带雕花结构的实木单人床结构设计

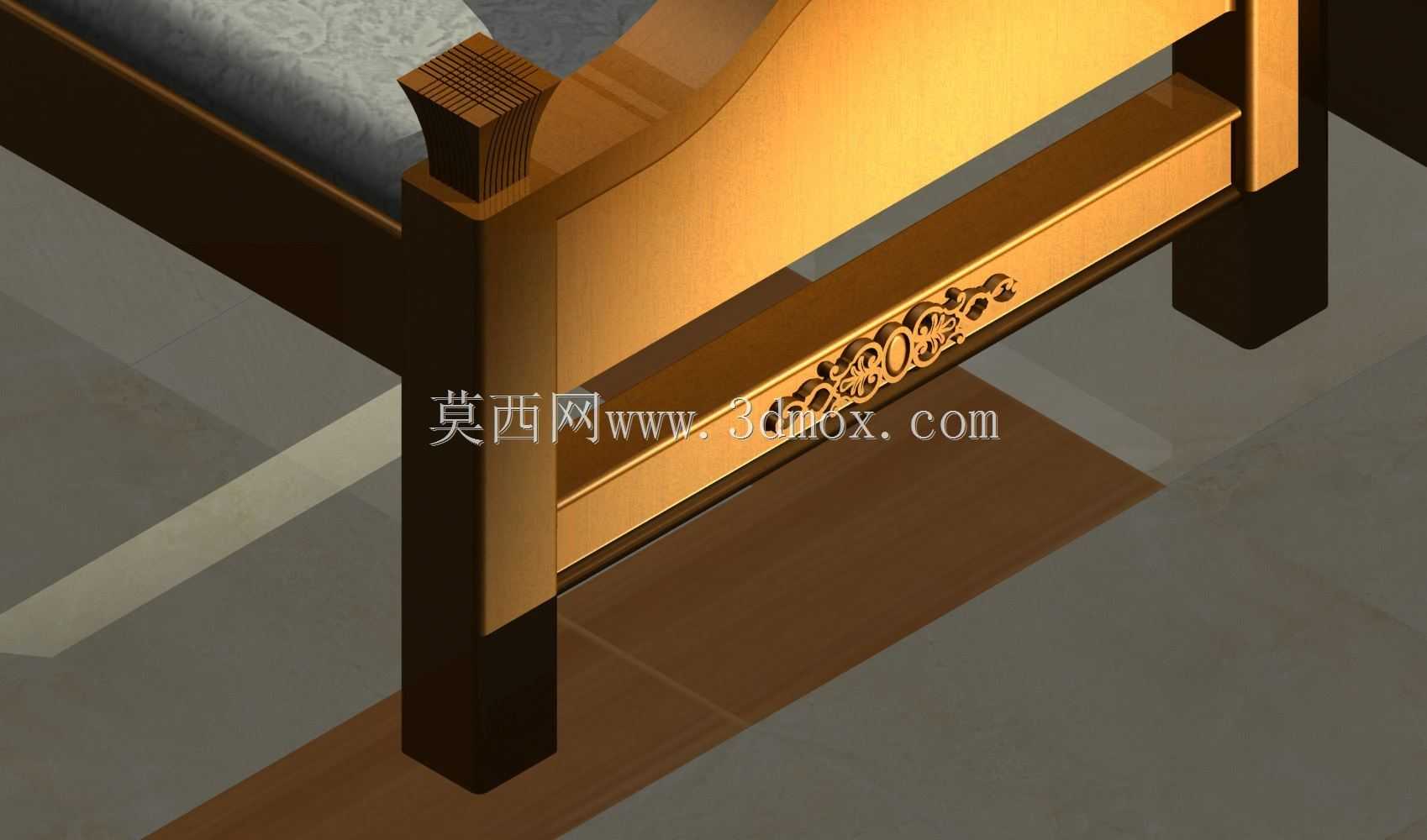

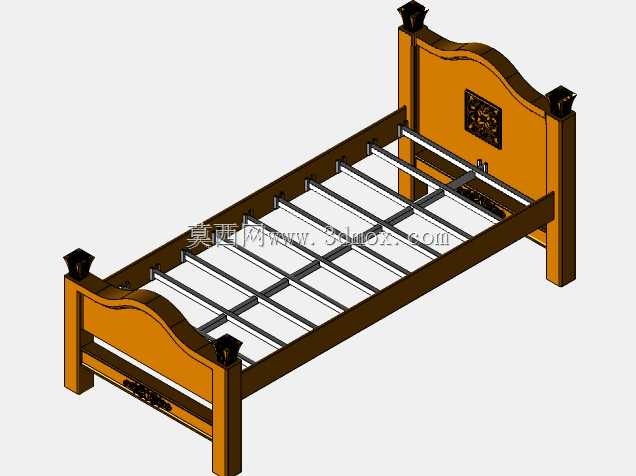

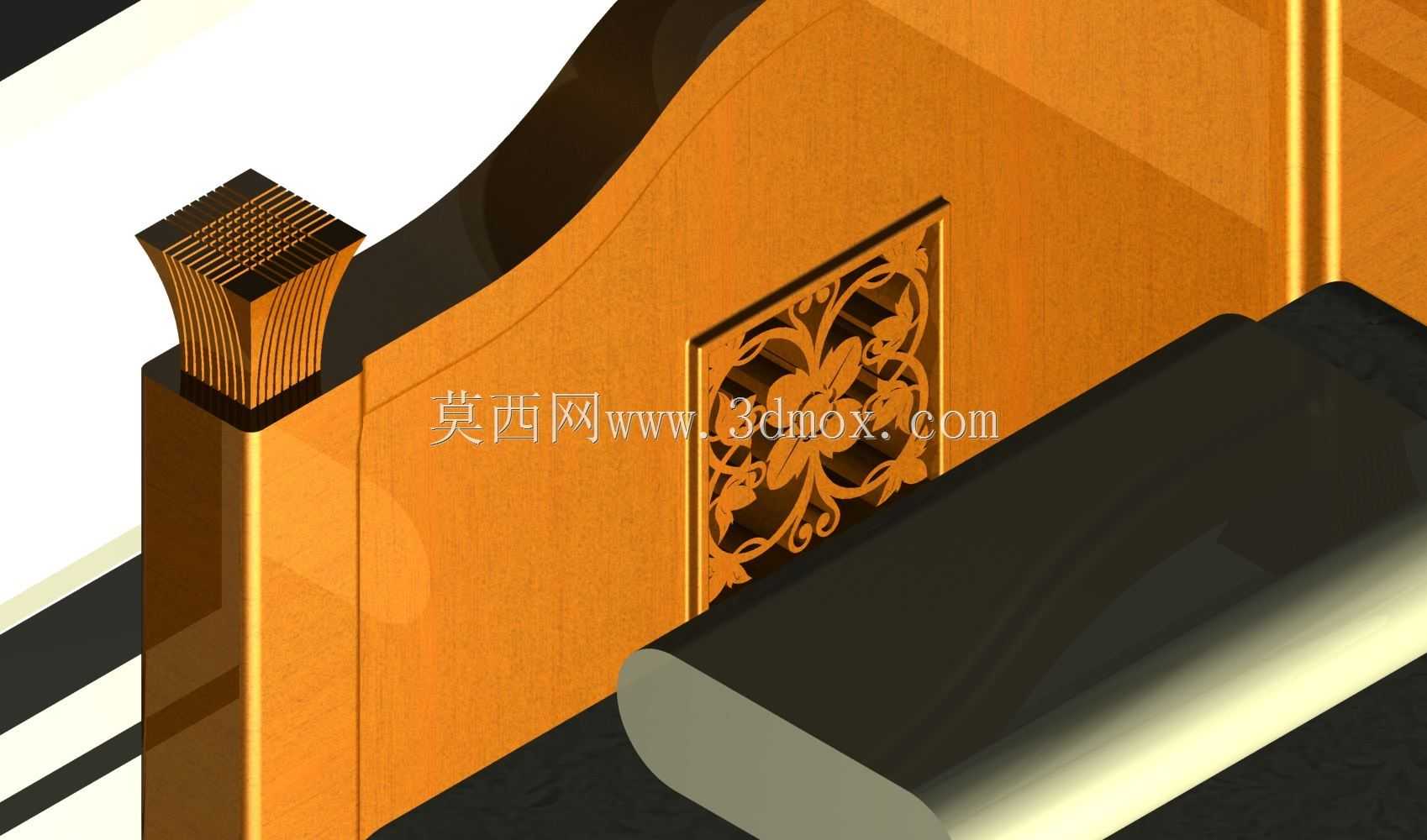

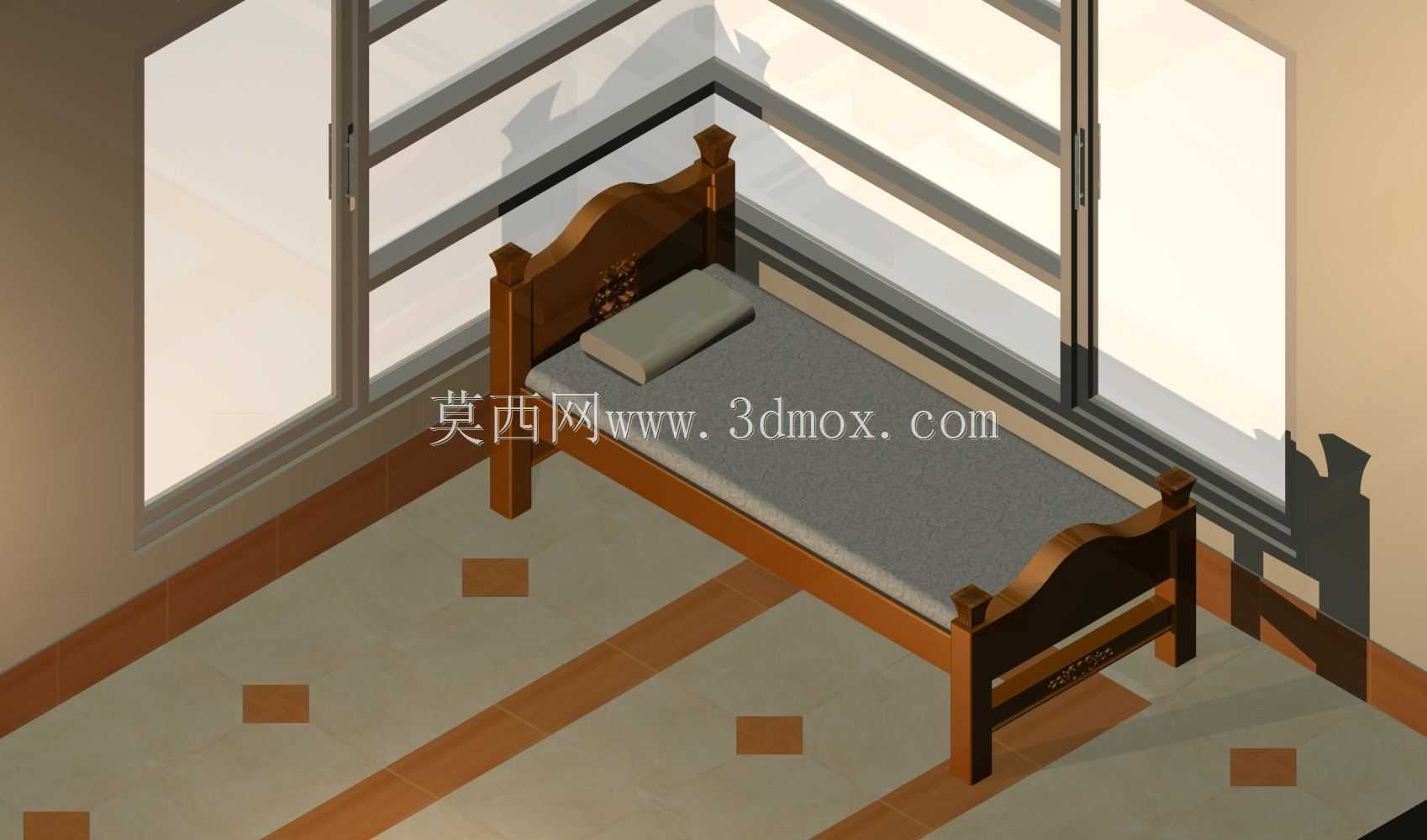

在民用家具结构设计领域，单人床的三维建模需要兼顾结构强度、工艺落地性与外观装饰性的平衡，本次建模的单人床整体外廓尺寸为2000mm×900mm，适配常规单人卧室、公寓宿舍、酒店单人间等场景的摆放需求，安装时需预留床侧至少300mm的通行空间，床头侧预留50mm的墙面间隙避免装饰雕花磕碰墙面。建模过程中先从床架主体的框架结构入手，先绘制床腿的截面轮廓，床腿采用方材倒圆角的结构，上端做收头造型匹配床帮的榫卯连接位，通过拉伸、布尔运算完成床腿的基础实体，再搭建床帮、床档的框架结构，床帮与床腿采用传统的榫卯接合结构，建模时预留出榫头与榫眼的配合间隙，模拟实际木工加工的装配公差。针对头部与腿部的雕花装饰结构，先通过草绘勾勒出卷草纹样的轮廓曲线，再采用扫掠、浮雕类特征生成雕花的立体结构，将雕花实体与床帮的装饰槽位做布尔合并，确保装饰结构与主体框架的衔接自然，符合实木雕刻的工艺逻辑，不会出现结构悬空、壁厚不足的加工问题。床板支撑结构采用横向排档的设计，排档间距控制在120mm以内，保证铺设床垫后不会出现局部塌陷的问题，排档与床帮的连接采用嵌入式搭接结构，建模时同步验证搭接位的配合尺寸，避免装配时出现干涉。从实际使用场景来看，该款单人床的结构设计适配厚度150-200mm的常规单人床垫，床面离地高度控制在450mm，符合人体工程学的坐卧高度需求，雕花结构集中在床帮外侧与床头床尾的可视面，既保证了外观的装饰质感，又不会在日常使用中出现衣物剐蹭的问题。建模过程中需要反复核对各部件的壁厚，实木部件的最小壁厚不小于20mm，雕花部位的最薄处控制在8mm以上，避免加工时出现断裂、打磨穿模的问题，同时对所有棱角位置做R3-R5的倒圆角处理，匹配实木家具的打磨工艺要求，消除尖锐棱角的安全隐患。完成主体结构建模后，对各部件做装配干涉检查，验证床腿与地面的接触平面度，确保四个床腿的支撑面处于同一水平面，不会出现放置后晃动的问题，同时对床体的整体重心做校核，重心落在床架支撑面的中心区域，避免人员倚靠床头时出现倾翻风险。
