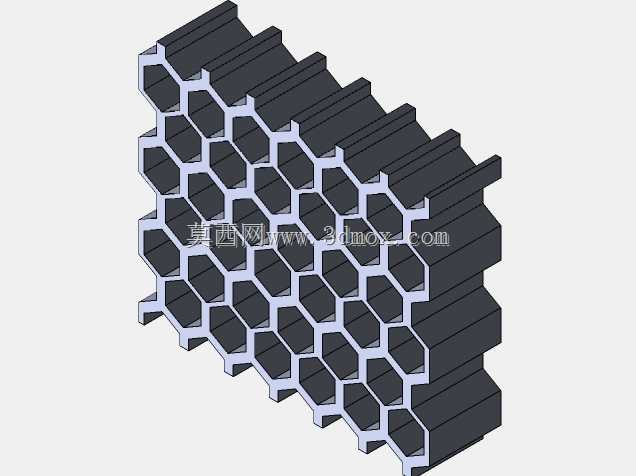

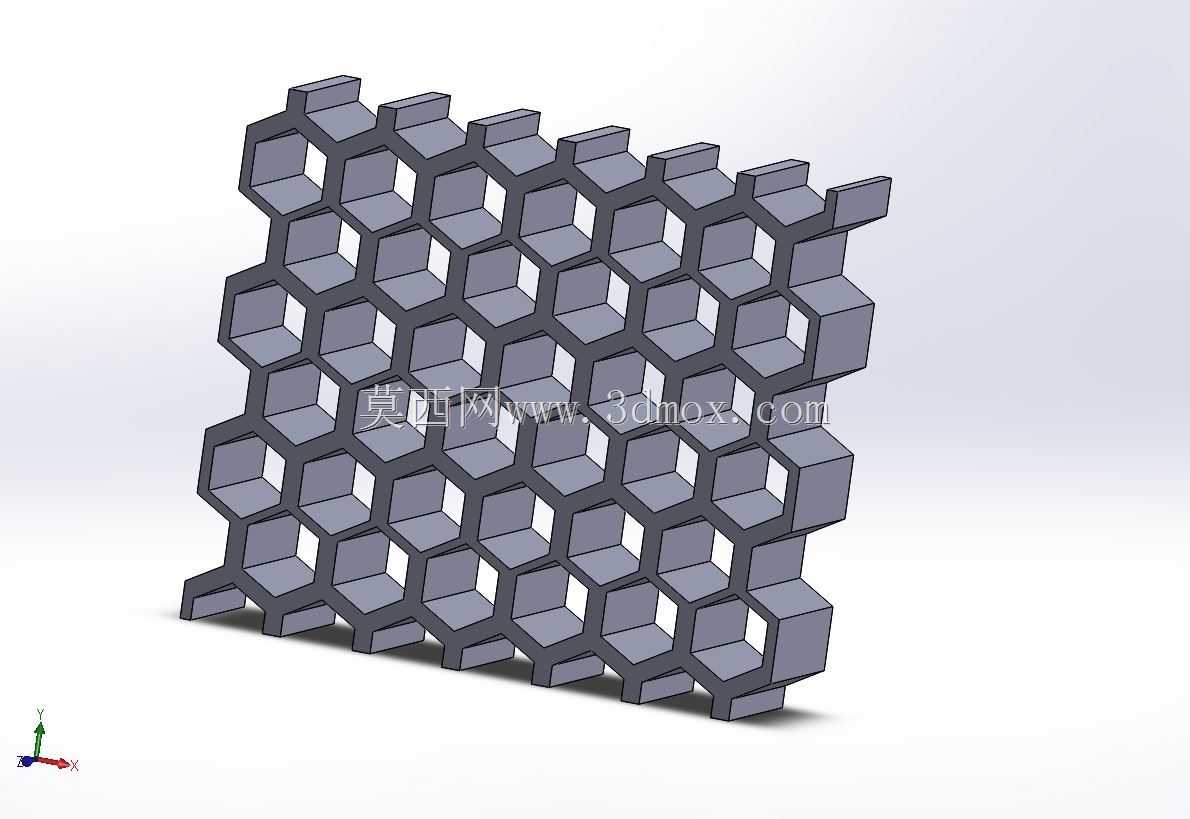

立体六边形镂空蜂窝承载结构件

这类立体蜂窝镂空结构在工程领域的应用场景十分广泛，小到精密设备的缓冲隔振垫层，大到航空航天领域的轻量化承力夹层、建筑领域的通风降噪围护构件，都能见到这类结构的身影。它的核心功能特性十分突出，依托六边形蜂窝的仿生力学构型，在同等用料重量下，比实心板材的抗弯折、抗冲击性能高出数倍，同时贯通的镂空孔隙可以满足通风、透波、流体穿过、减重降噪等多重需求，相比方形孔或者圆形孔的阵列结构，六边形孔的应力分布更均匀，受力时不会在孔角出现过度的应力集中，长期受交变载荷也不容易出现疲劳开裂。做这个结构的建模时，首先要确定单胞的尺寸边界，单胞正六边形的对边距、壁厚、立体拉伸的厚度，都要匹配实际安装的空间边界，比如用作设备通风防护板时，要预留好周边的安装孔位余量，整体外形尺寸要适配设备外壳的安装框尺寸，不能出现装配干涉。建模第一步先绘制单个正六边形的截面轮廓，注意给壁厚预留均匀的偏移量，保证每个蜂窝壁的厚度一致，避免受力时薄处先失效；接着按照行列错位阵列的规则排布单胞，相邻行的六边形要错开半个单胞宽度，保证相邻蜂窝共用侧壁，最大化节省材料；之后对排布好的平面蜂窝网格做立体拉伸，再处理边缘的截断位置，把边缘不完整的半格结构做封闭补强，避免边缘位置成为受力薄弱点；最后给所有棱边做微小的圆角过渡，消除建模时的尖锐棱边，既减少后续加工时的应力集中，也避免实际安装使用时划伤操作人员。这类结构如果用作缓冲垫，还可以根据实际承载需求调整壁厚和单胞尺寸，壁厚越薄、单胞尺寸越大，整体结构的缓冲吸能效果越好；如果用作承力夹层，就适当增加壁厚，缩小单胞尺寸，提升整体的结构刚度。建模过程中要注意阵列后的整体轮廓规整度，保证每个蜂窝单元的尺寸一致性，不能出现个别单元变形、壁厚不均的情况，否则实际受力时会先从尺寸异常的位置发生破坏，影响整个构件的使用寿命。
