积木拼装越野小车结构设计

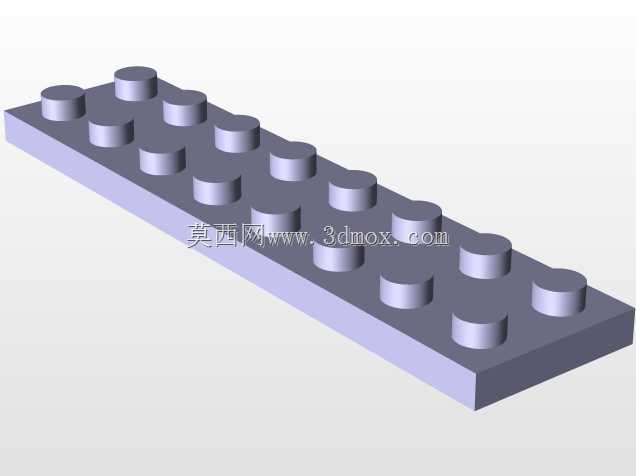

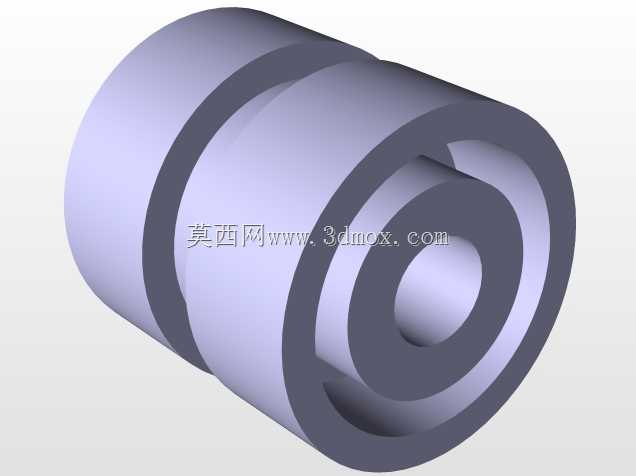

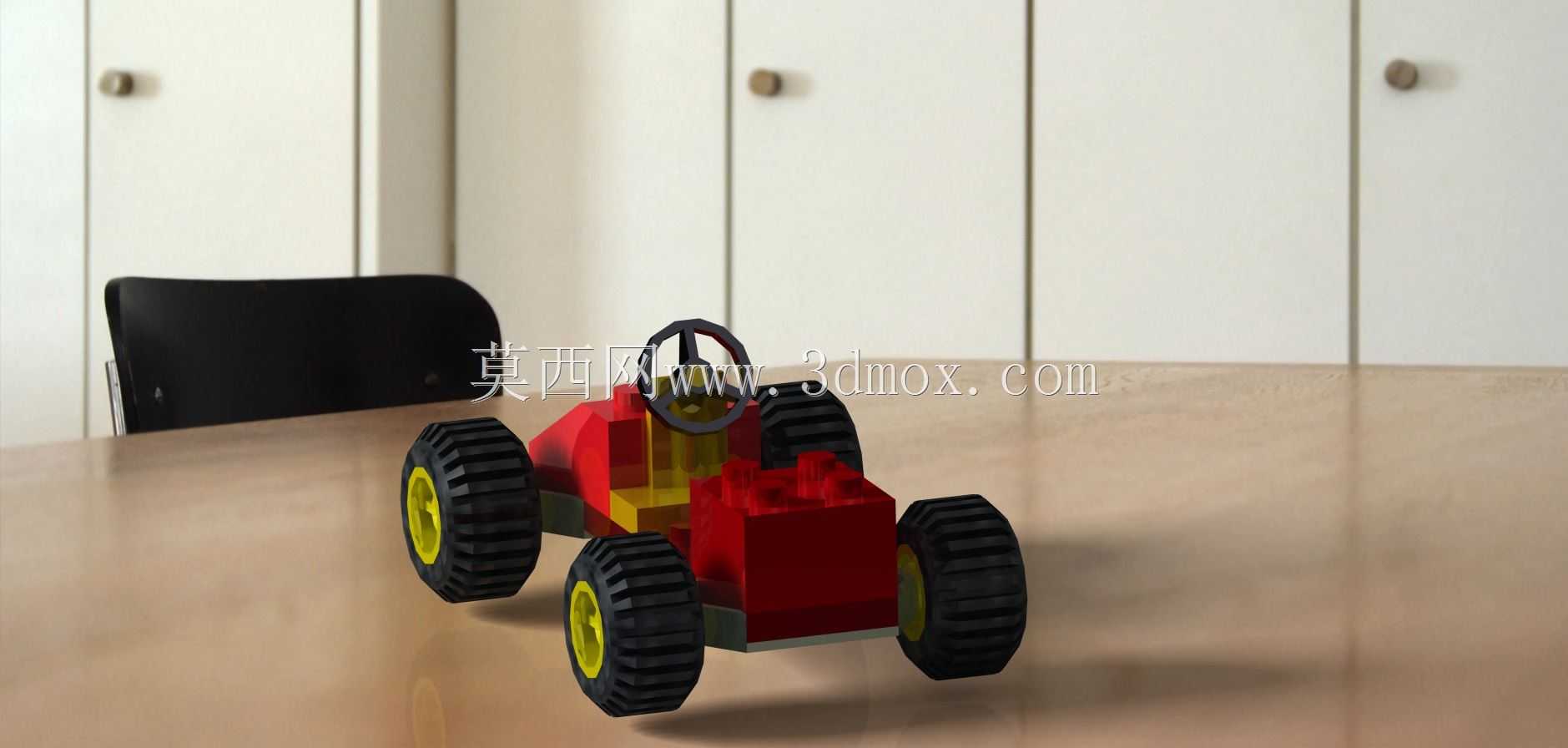

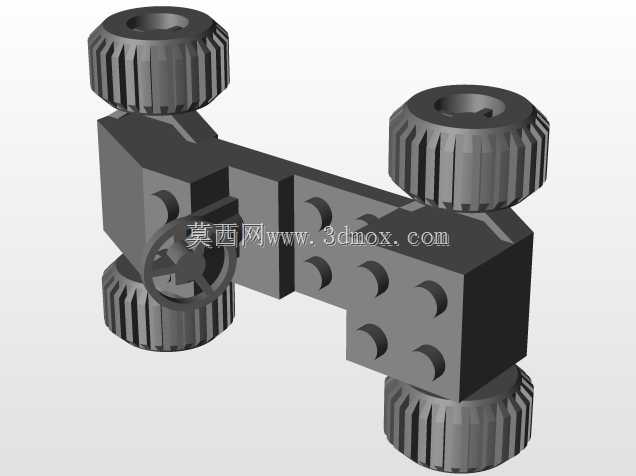

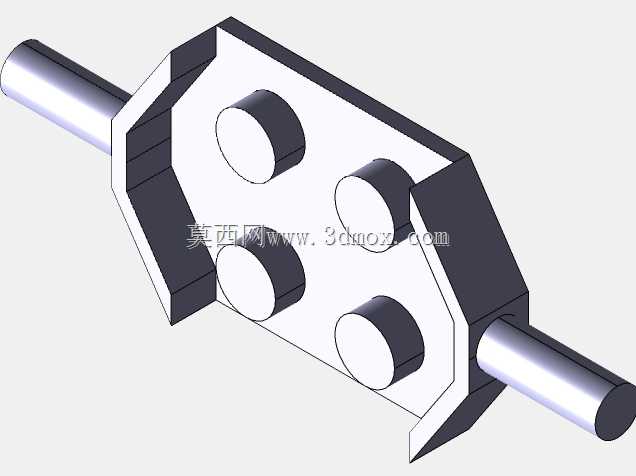

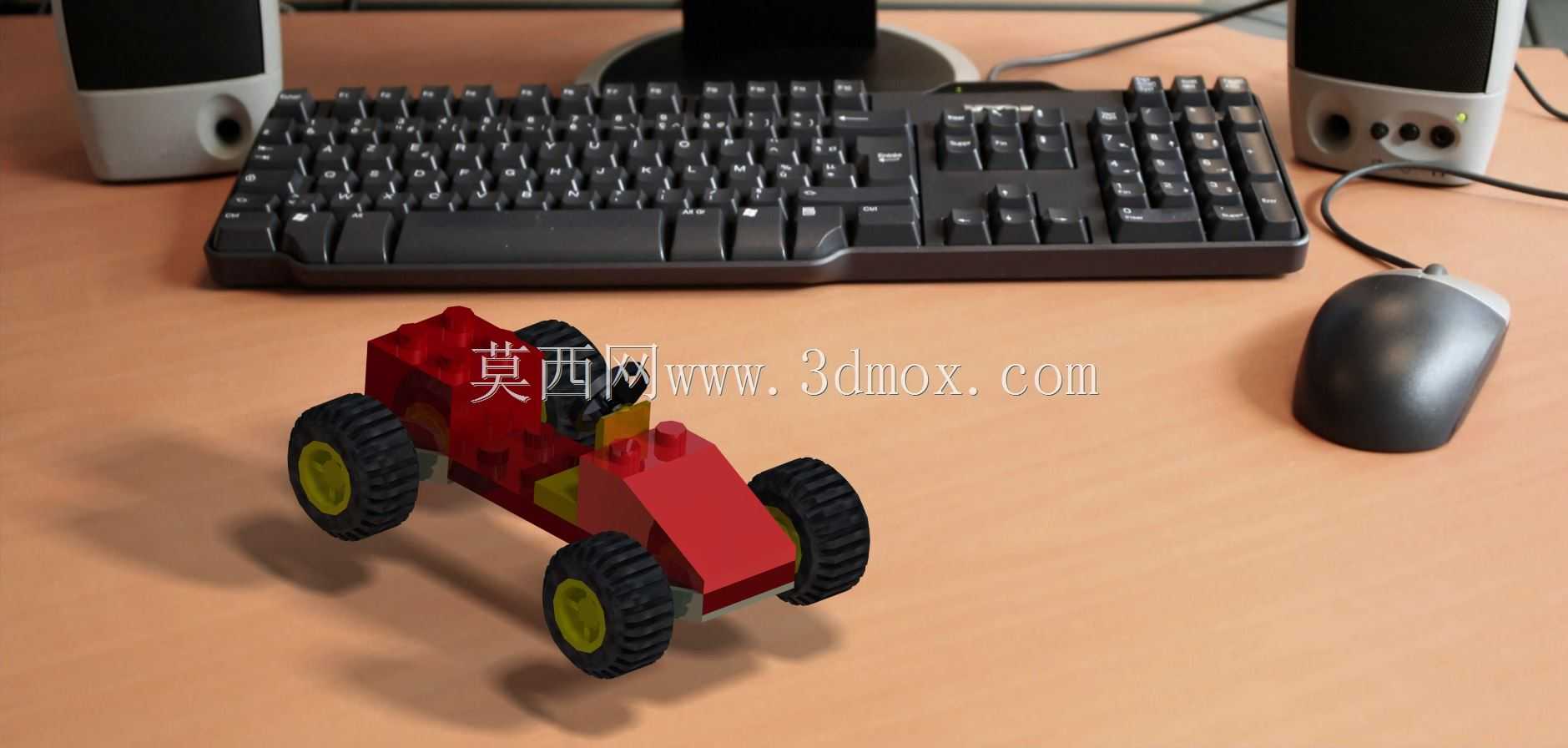

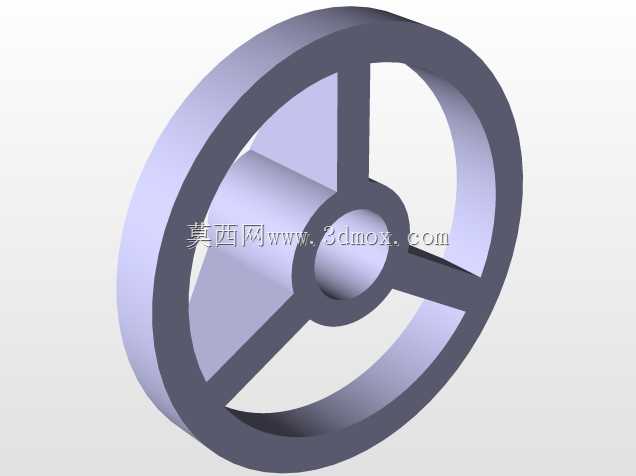

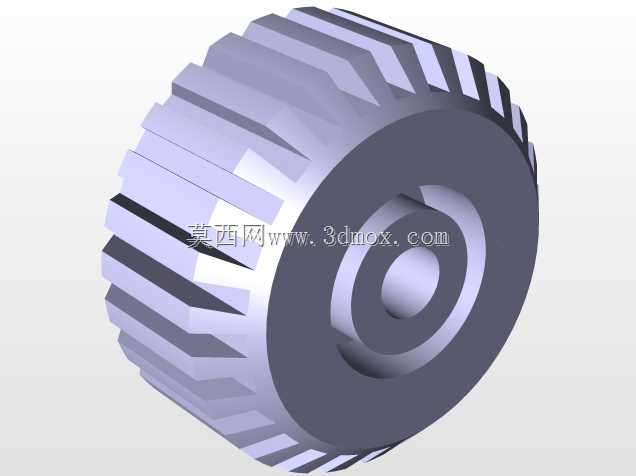

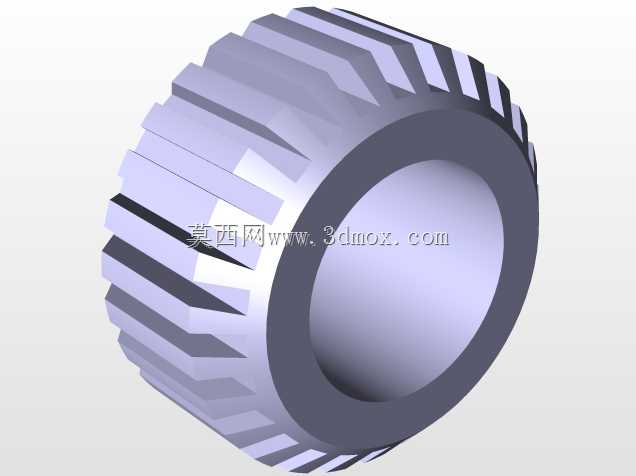

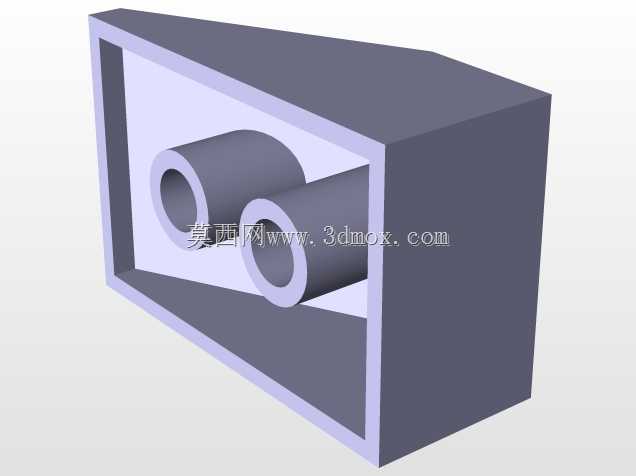

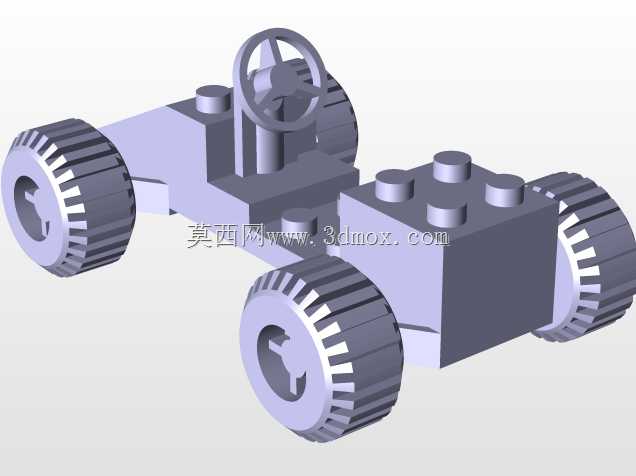

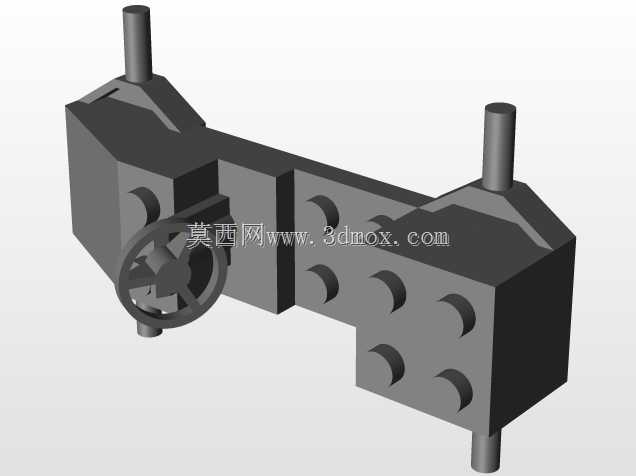

这款拼插式积木小车的设计，最初是面向儿童益智拼装场景做的结构验证，日常可作为桌面摆件、拼装教学演示载体使用，也能作为积木类玩具开模前的结构校验样件，验证拼插接口的配合公差是否满足反复拆装的使用需求。从功能特性来看，整车保留了基础的四轮行走结构，预留了方向盘安装位，车身主体采用大颗粒积木的通用拼插接口，所有外露的拼合面都做了圆角过渡，避免拼装过程中划伤使用者，轮胎部分采用带深齿纹的橡胶质感结构设计，在木质、塑料等光滑桌面推行时能提供足够摩擦力，不会出现打滑空转的情况。设计过程中最先确定的是轮距与轴距的安装边界，轮距控制在刚好适配标准大颗粒积木的车身宽度，轴距匹配两节基础积木块的拼接长度，保证所有组件都能和市售同规格积木通用互换，不会出现接口错位无法拼合的问题。建模阶段先从单个轮胎零件开始绘制，先勾勒轮胎的外轮廓齿形，再绘制轮毂的黄色嵌件结构，保证轮毂和轮胎的配合过盈量控制在合理范围，装配后不会出现松脱掉落的情况；之后绘制车身的红色主体块，提前预留方向盘的安装孔位，孔位公差按照拼插类零件的通用标准设置，保证方向盘插入后可以自由转动，不会出现卡滞或者过松倾倒的问题；最后绘制车身中部的黄色连接块，作为前后车身的衔接结构，同时承担座椅部分的造型功能。整个建模过程中需要反复校验各个拼插接口的凸台与凹槽尺寸，凸台直径比凹槽内径小0.1mm左右，既保证拼装时的顺畅度，又能让拼合后的零件有足够的抱紧力，拿起整车时不会出现零件散架的情况。车身的整体高度控制在适配常规积木人仔的乘坐尺寸，方向盘的安装角度按照真实小车的驾驶视角倾斜15度，还原真实车辆的操作姿态，推行时四轮的同轴度需要反复调整，保证四个轮胎都能同时接触接触面，推行过程中不会出现颠簸、跑偏的问题。
