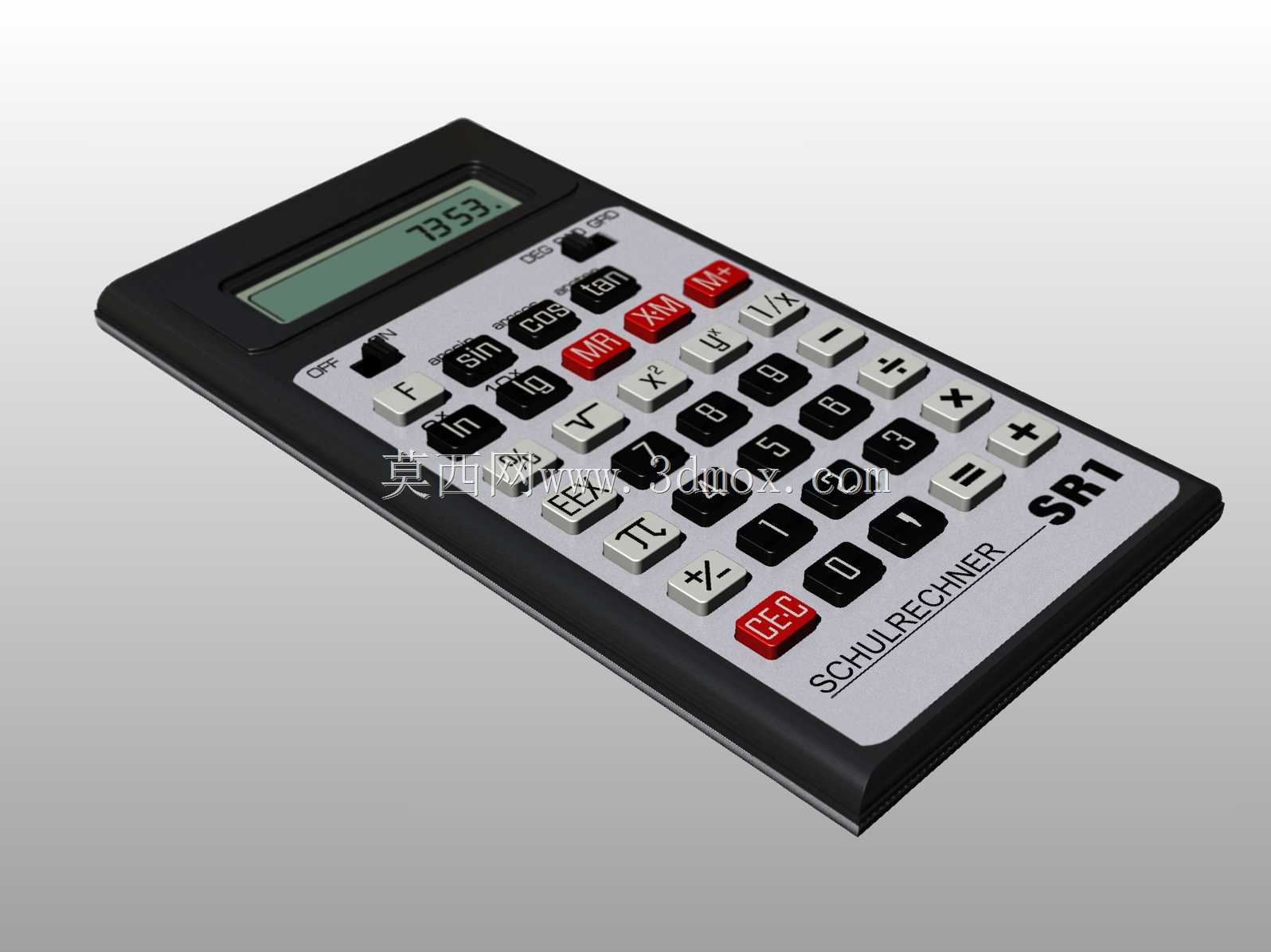

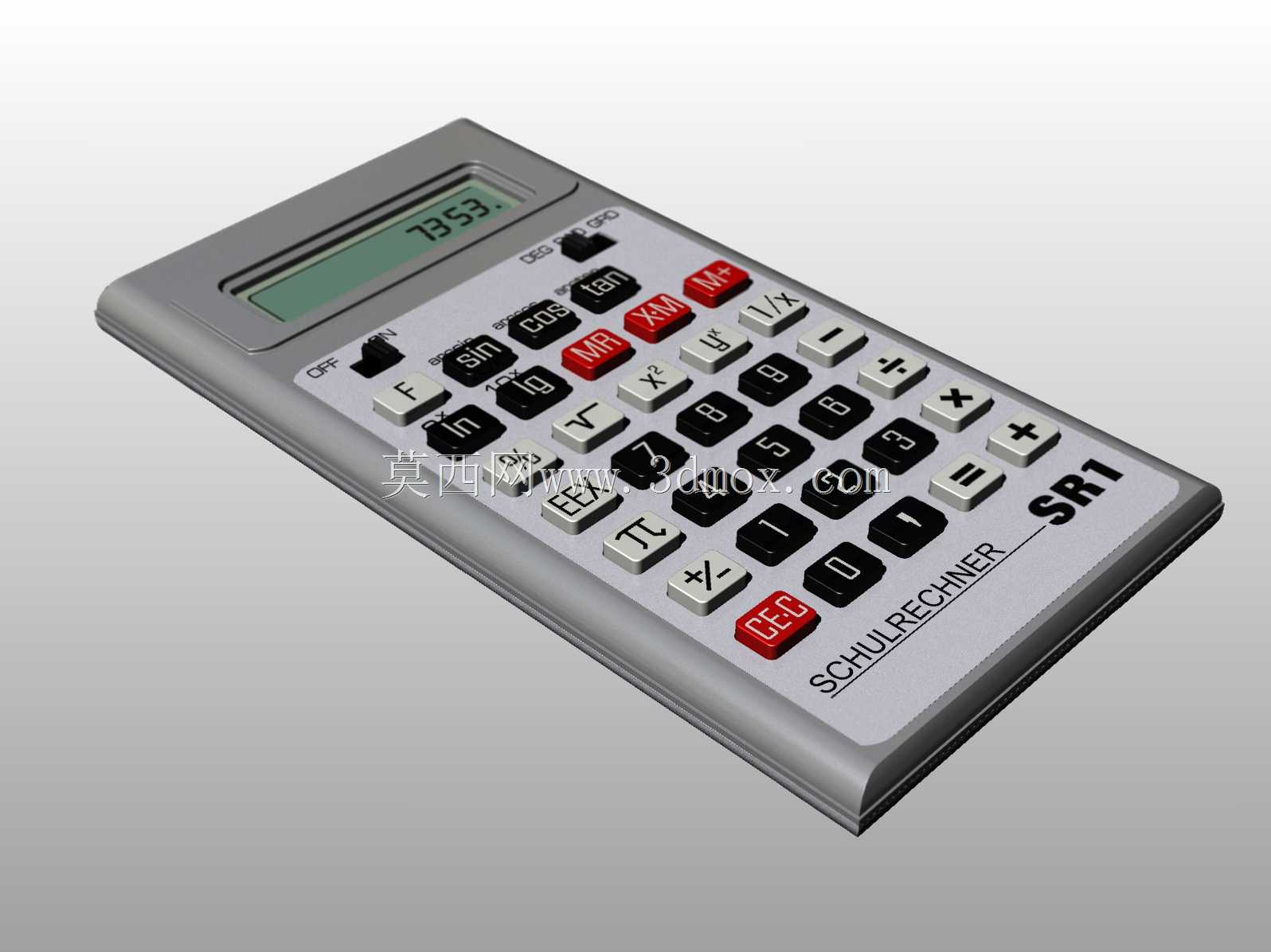

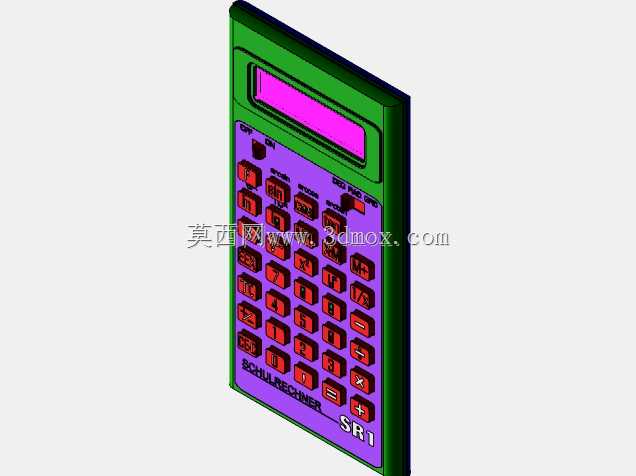

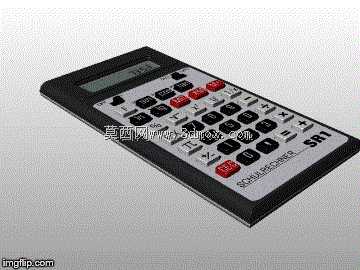

东德经典SR1袖珍计算器结构还原建模

做这款袖珍计算设备的建模时，最先要锚定的是手持便携场景下的人机交互边界，这类设备日常用于日常数值运算、现场简易核算，按键排布要贴合单手握持时拇指的操作覆盖范围，避免出现按键过远需要换手操作的问题。建模第一步先做整机外形的曲面拟合，先勾勒机身的外轮廓线，机身做了轻微的边角圆弧过渡，避免直角硌手的问题，整体厚度控制在单手握持不坠手的范围，上下壳的止口位置要预留0.15mm的装配间隙，保证后期做结构验证时不会出现干涉。按键区域的布局是建模的重点，不同功能键做了颜色区分，常用的运算功能键用醒目的红色标识，数字键用常规黑色配白色字符，每个按键的键帽做了轻微的内凹弧度，贴合指腹的按压触感，按键之间的间隙控制在1.2mm，避免按压时误触相邻按键，按键的柱位要和下壳的按键导向槽对应，保证按压行程顺畅无卡滞。显示屏区域做了下沉式的安装位，屏幕周边做了一圈限位挡边，用来固定液晶片的位置，避免装配后屏幕出现晃动偏移，屏幕表面的透明视窗做了轻微的防眩光斜面处理，减少日常使用时的光线反射影响读数。机身侧面的分型线要顺着机身曲面走向，做到上下壳合模后无明显错位台阶，背面的电池仓位置做了独立的仓盖结构，预留了卡扣位和电池触点的安装空间，仓盖和机身的配合间隙均匀，开合顺畅不会出现松脱。建模过程中先做整体的骨架草绘，把所有关键的安装尺寸、操作边界在草绘阶段就锁定，再拆分上下壳、按键、屏幕、电池仓各个独立零件，每个零件的拔模斜度控制在1.5度，符合注塑生产的工艺要求，所有的加强筋位置都做了圆角过渡，避免应力集中导致的零件开裂。这类手持计算设备的建模不需要复杂的传动结构，但对外观曲面的顺滑度、零件之间的装配配合精度要求很高，每一个按键的高度差、屏幕和视窗的贴合度、机身握持的弧度都要反复调整，还原真实设备的使用手感，建模完成后要做全局的干涉检查，确认所有活动部件在按压行程内都不会和周边结构产生碰撞，各个装配位的定位柱和定位孔的配合公差符合小批量生产的装配要求。
