车辆悬架系统连接用悬挂叉结构设计

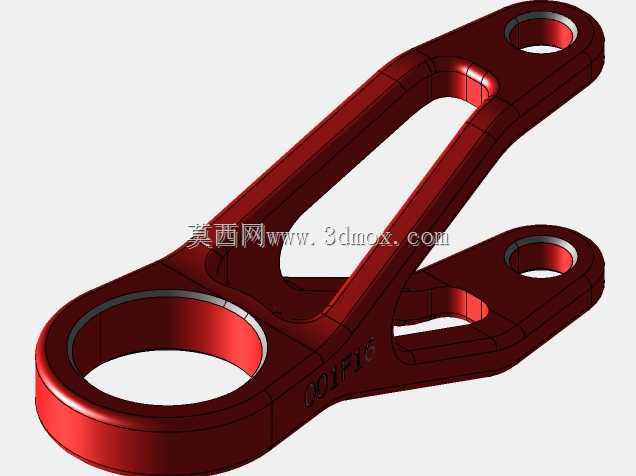

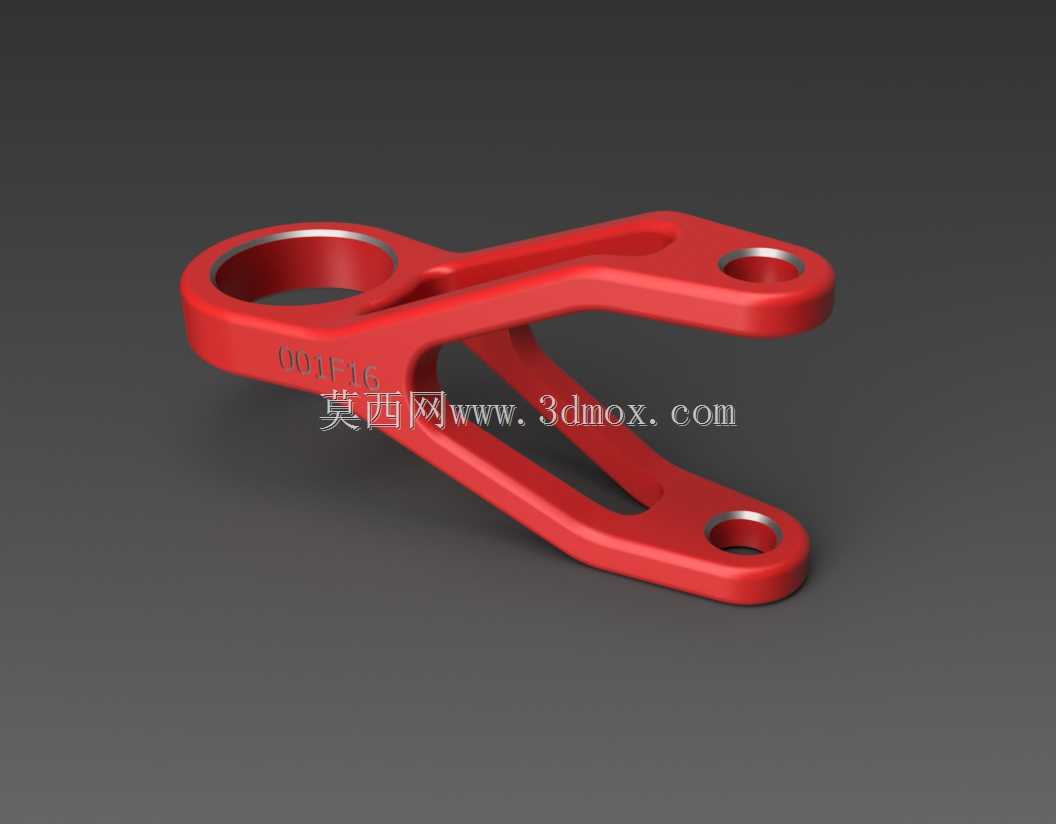

这类悬挂叉属于车辆悬架系统的核心传力连接构件，日常作业中主要承担车轮与车架之间的力传递作用，既要缓冲路面颠簸带来的纵向、横向冲击载荷，也要配合减震构件完成悬架的导向动作，避免车轮运动轨迹出现偏移，在非承载式车身的越野车型、小型工程作业车辆的悬架结构中应用十分广泛。从实际使用场景来看，该零件长期处于交变载荷工况下，三个带衬套安装位的孔位分别对应不同的连接端：大直径端孔用于对接悬架主摆臂的转轴，两个小直径端孔分别连接减震器支杆与横向稳定杆的连杆，安装时需要保证三个孔的中心距公差控制在±0.1mm范围内，否则会出现装配应力集中，长期使用容易产生疲劳裂纹。设计过程中首先要确定安装边界尺寸，先根据整车悬架的布置空间，锁定三个安装孔的相对位置坐标，再沿着载荷传递路径规划主体的筋条走向，采用双支臂分叉的结构形式，既可以降低零件整体重量，也能让载荷沿着支臂均匀分散，避免局部应力集中。建模时先绘制三个安装孔的中心草图，确定孔位的同轴度与位置度基准，再拉伸生成孔位的衬套安装凸台，凸台位置预留足够的壁厚来承受衬套压装时的挤压力，之后通过放样命令生成连接三个凸台的主体支臂结构，支臂与凸台的衔接位置做R5以上的圆角过渡，减少应力集中点。完成主体结构后对支臂的截面做优化，采用变截面设计，靠近大直径主孔的位置截面厚度更大，向两个小支臂延伸时逐步收窄厚度，在保证结构强度的前提下尽可能降低零件自重，最后对所有棱边做倒钝处理，避免加工和装配过程中出现锐边划伤。建模完成后需要对照安装边界做干涉检查，确认零件在悬架全行程运动过程中不会与周边的摆臂、减震器缸体、车架纵梁发生运动干涉，同时核对每个安装孔的孔径尺寸，保证与配套的衬套、连接销轴的尺寸公差匹配，压装衬套后不会出现松旷或者过盈量过大导致衬套变形的问题。
