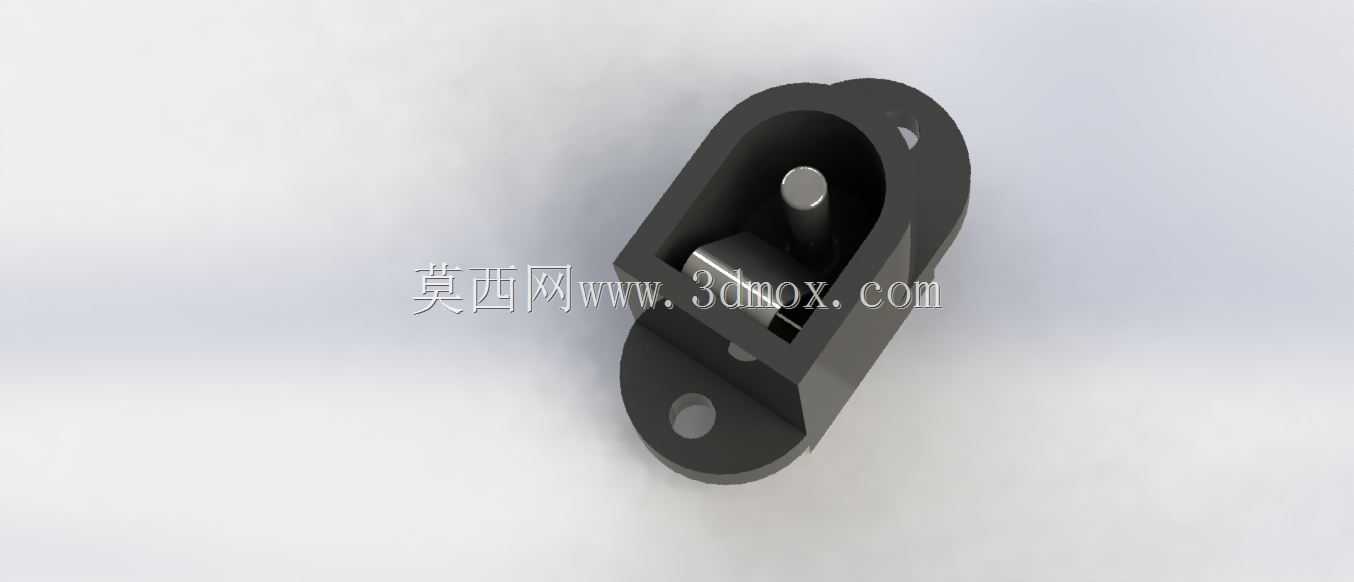

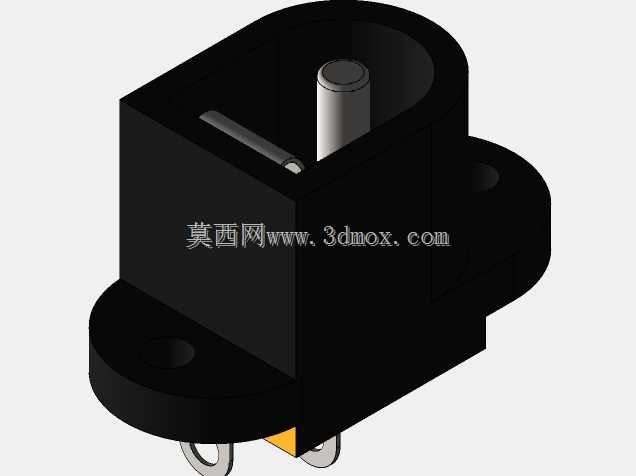

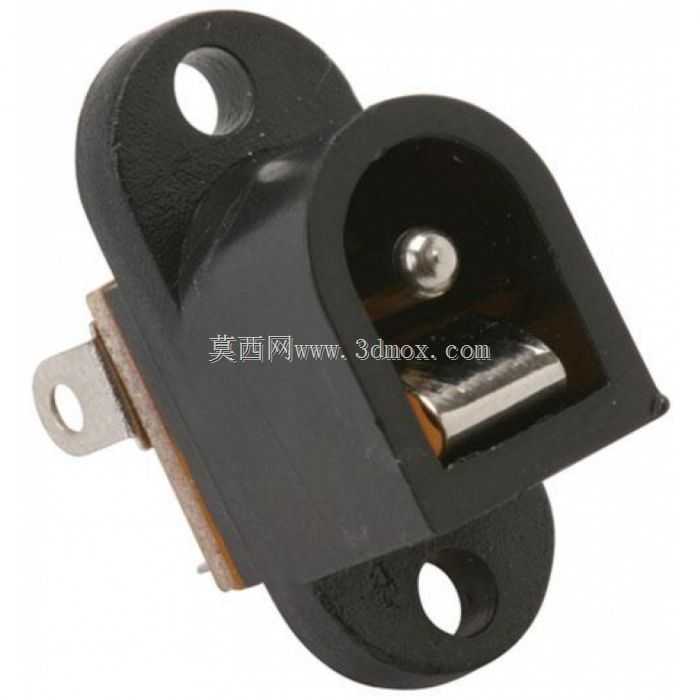

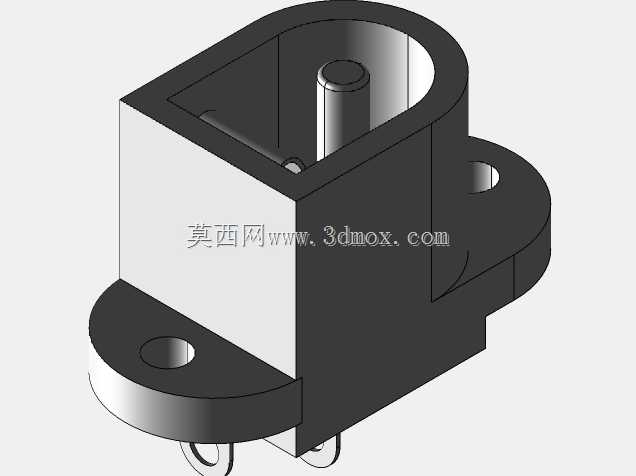

2.1mm规格卧式直流电源输入插座结构

日常做小型消费电子、桌面控制板的供电接口选型时，2.1mm规格的直流插座是绕不开的常用件，这类卧式带安装耳的款式，相比直插立式的插座，在设备外壳上的固定强度更高，不会因为多次插拔电源插头导致焊盘脱落，尤其适合需要频繁插拔供电的便携检测设备、小型机器人控制模块、开源硬件开发板这类场景。做这个零件建模的时候，我最先敲定的是安装边界尺寸，两个固定孔的中心距要匹配常用的塑胶外壳安装柱间距，插座本体的沉台深度要适配1.5-2mm壁厚的外壳，避免装完之后接口突出过多或者凹进外壳内部导致插头插不到位。内部的导电接触端尺寸是建模的核心，中心正极插针的直径严格匹配2.1mm公头的公差范围，外围负极弹片的开口角度做了微小的收口设计，保证插头插入后接触电阻稳定，不会因为设备挪动出现接触不良断电的情况。建模第一步先画安装底座的轮廓，把两个带沉孔的安装耳位置定好，再向上拉伸插座的主体绝缘外壳，外壳内部的空腔要留出弹片的装配间隙，不能和金属导电件出现干涉。之后单独做内部的正极插针和负极弹片，弹片的弯折弧度要反复调整，既要保证插拔时的手感顺畅，又要提供足够的接触压力，最后在外壳侧面做定位卡槽，方便这个插座在PCB板上焊接时能和板边的定位扣匹配，避免焊接时出现偏移。实际装配的时候要注意，这个插座的焊接引脚要伸出PCB板面1.2-1.5mm，过波峰焊的时候焊锡能均匀包裹引脚，不会出现虚焊，安装耳的位置可以打螺丝固定在外壳支柱上，进一步分散插拔时的受力，避免所有外力都作用在PCB焊盘上。这类插座的绝缘外壳一般用阻燃PA材质制作，建模时要考虑注塑成型的拔模角度，所有侧壁都做了1度的拔模斜度，内壁的加强筋位置也避开了注塑时容易产生缩痕的区域，保证量产时零件成型合格率稳定。
