花园浇水管路适配连接接头结构

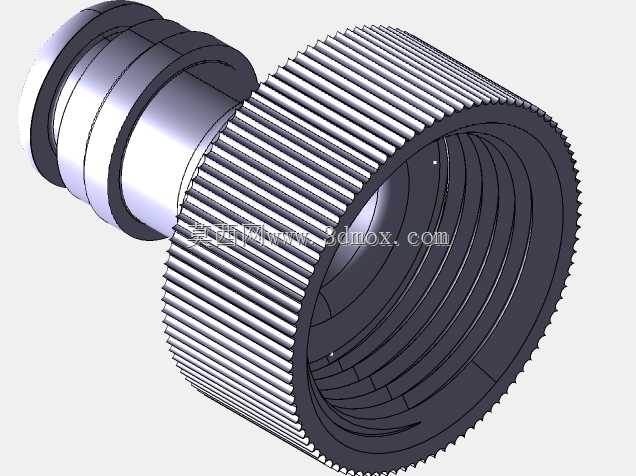

这类接头主要面向民用园艺浇灌场景，是家用浇水管路、户外取水终端与输水软管之间的核心适配连接件，日常使用中需要频繁插拔、反复扭转锁紧，还要承受常规市政供水的压力波动，同时适配不同壁厚的PVC、橡胶输水软管，避免连接处渗漏、脱管的问题。从功能设计上看，接头一端采用外滚花内螺纹结构，滚花纹理全程覆盖锁紧端外圆周，齿距控制在0.8mm左右，徒手操作时不需要额外工具就能获得足够的摩擦力，即使手上沾有水渍、泥土也能顺利拧动锁紧，内螺纹段预留了O形圈的安装槽位，密封件装入后能在螺纹锁紧时形成端面挤压密封，阻断螺纹间隙的渗漏路径；另一端为阶梯式宝塔插接头，每道凸棱的边缘都做了R0.3的圆角过渡，插入软管时不会割伤软管内壁，三道环形倒刺结构在软管套入后，配合喉箍锁紧就能形成足够的拉脱阻力，即使管路内水压达到0.4MPa也不会出现脱管问题。建模阶段先绘制接头的中心回转轴线，以轴线为基准绘制半剖轮廓草图，通过回转特征生成主体基础结构，之后单独绘制外圆周的单齿滚花截面，沿圆周方向阵列生成全部滚花齿形，注意齿根位置做微小圆角处理避免应力集中；内螺纹段先加工出密封槽的环形凹槽，再通过螺旋线扫描生成螺纹牙型，螺纹收尾处做收刀处理，避免实际加工时出现烂牙问题；宝塔端的凸棱结构逐段绘制截面后回转生成，所有锐边都做工艺倒角，去除加工毛刺。安装边界上，接头总长度控制在42mm，最大外圆直径32mm，内螺纹适配常规4分家用取水阀接口，宝塔端适配内径12mm的常用输水软管，安装时不需要预留过大的操作空间，普通家用场景的狭小取水位置也能顺利操作。实际使用中，这类接头除了园艺浇灌，也可临时用于小型洗车设备、阳台喷淋系统的管路连接，结构上没有多余的复杂零件，整体为一体式机加工结构，长期使用也不会出现零件松脱的问题，密封槽的尺寸公差控制在±0.05mm，能适配常规规格的丁腈橡胶O形圈，密封件老化后可直接更换，不需要整体更换接头，维护成本极低。建模过程中需要重点校验各段的同轴度，避免螺纹端与宝塔端不同心导致安装后管路别劲，滚花的齿深控制在0.4mm，过深会增加不必要的加工成本，过浅则会导致锁紧时摩擦力不足容易打滑，宝塔端的凸棱外径比适配软管内径大1.5mm，保证套入后有足够的预紧力，同时不会因为过盈量太大导致软管装配困难。
