小型抽水动力泵体结构设计方案

　　这款小型泵体的结构设计，最初的切入点是桌面级流体循环、小型实训装置以及家用供水支路的补压需求，这类场景普遍没有大流量高扬程的硬性指标，但对安装空间、运行稳定性以及动力适配的宽容度有很实际的要求。从整体布局来看，泵体采用同轴直联的紧凑构型，将叶轮腔与动力安装座整合为一体，没有额外的联轴器加长段，轴向尺寸被压缩到极小的范围，在狭小的设备舱、壁挂式安装位或者桌面实训台架上都能找到合适的布置位置。进出水接口采用常规的管螺纹连接形式，接口轴线保持水平同向，现场接管时不需要额外调整管路走向，也能减少弯头带来的局部水头损失。泵壳的分型面设置在叶轮腔的中部分模位置，壁厚按照均匀过渡的原则设计，既避免了厚壁处的缩孔缺陷，也保证了承压腔体的刚性，

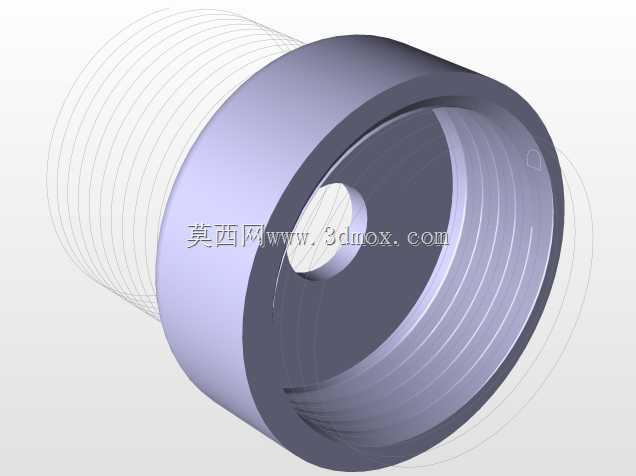

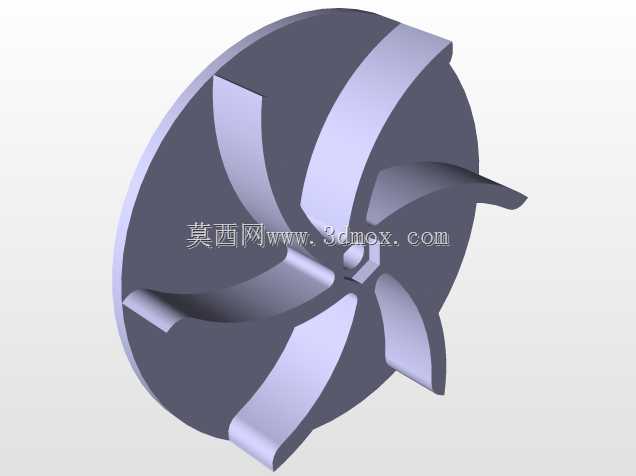

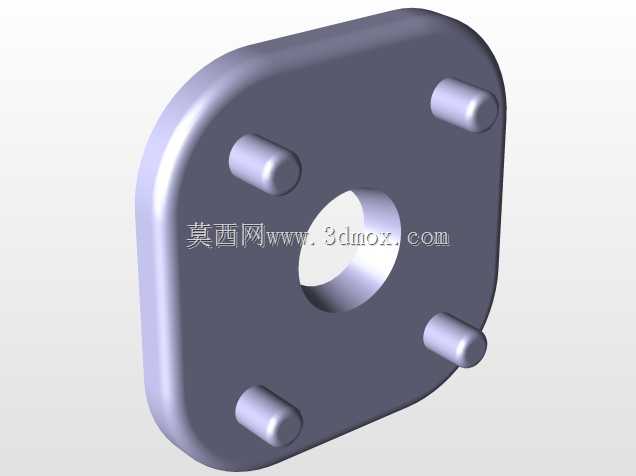

　　在常规工作压力下不会出现明显的形变渗漏。叶轮采用闭式离心结构，叶片的型线按照低比转速的水力特性做了适配，在小流量工况下也能维持稳定的输出压力，不会出现明显的压力脉动。泵体与动力端的连接止口做了同轴度约束设计，安装时可以直接嵌入定位，不需要反复校准同轴度，能有效降低运行时的径向跳动和机械噪音。密封腔预留了标准机械密封的安装空间，同时在轴端设置了挡水台阶，即便出现微量的渗漏，液体也会顺着台阶排出，不会渗入动力部件内部。从安装边界来看，泵体底部设置了四个对称的安装脚，安装孔的间距按照通用的小型泵组支架尺寸匹配，既可以直接固定在水平基座上，也能通过L型支架实现壁挂安装，安装脚的厚度做了加强处理，锁紧固定时不会出现应力断裂。在实际应用中，

　　这款泵可以匹配小型水循环冷却系统，为激光雕刻机、小型焊机的冷却回路提供循环动力；也可以用于家庭供水的支路补压，或者水族场馆、小型水景的水体循环；在教学实训场景中，这款泵的结构拆解清晰，能够直观展示离心泵的工作原理与装配关系，适合作为流体机械课程的实操教具。设计过程中没有一味追求轻量化，而是在泵壳的承压区域、连接法兰以及安装脚位置做了针对性的结构加强，在控制整体重量的同时保证了结构耐用性。叶轮与泵腔之间的间隙按照合理的范围设定，既保证了容积效率，也避免了运转过程中叶轮与泵壳的刮擦摩擦。泵体的过流表面做了平滑过渡处理，没有突兀的拐角或者死角，能够减少流体在腔内的涡流损失，也降低了杂质滞留堵塞的概率。从动力适配的角度来说，

　　这款泵的输入轴尺寸与常用的小型动力输出端匹配，不需要定制特殊的连接轴件，现场更换动力部件也十分便捷。整体结构没有复杂的异形曲面，常规的加工与成型工艺都能实现，制造成本可控，同时后期维护时拆解叶轮、更换密封件都不需要专用工装，普通的机修工具即可完成操作。在管路匹配上，进出水接口的通径与常规的民用输水管道尺寸适配，不需要额外加装变径接头，减少了管路的连接节点，也就降低了潜在的渗漏点。泵体的顶部预留了排气螺塞的安装位，首次充水运行时可以方便地排净腔内空气，避免气缚现象导致泵无法正常抽水。底部则设置了放水螺塞，长期停用或者冬季低温环境下，可以排空腔内残留的液体，防止冻裂泵壳。
