复古跑车多辐条红黑配色轮毂结构设计

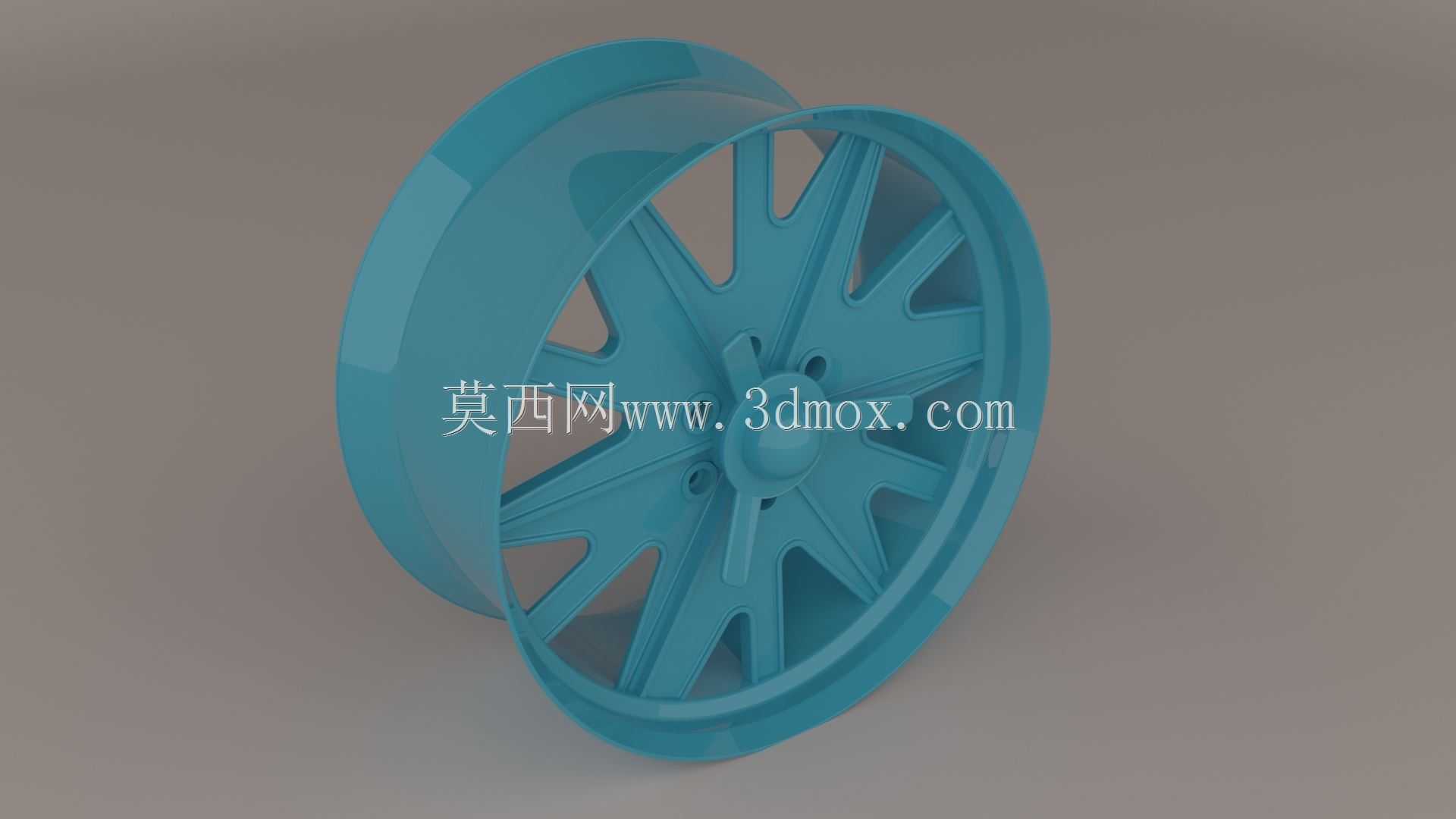

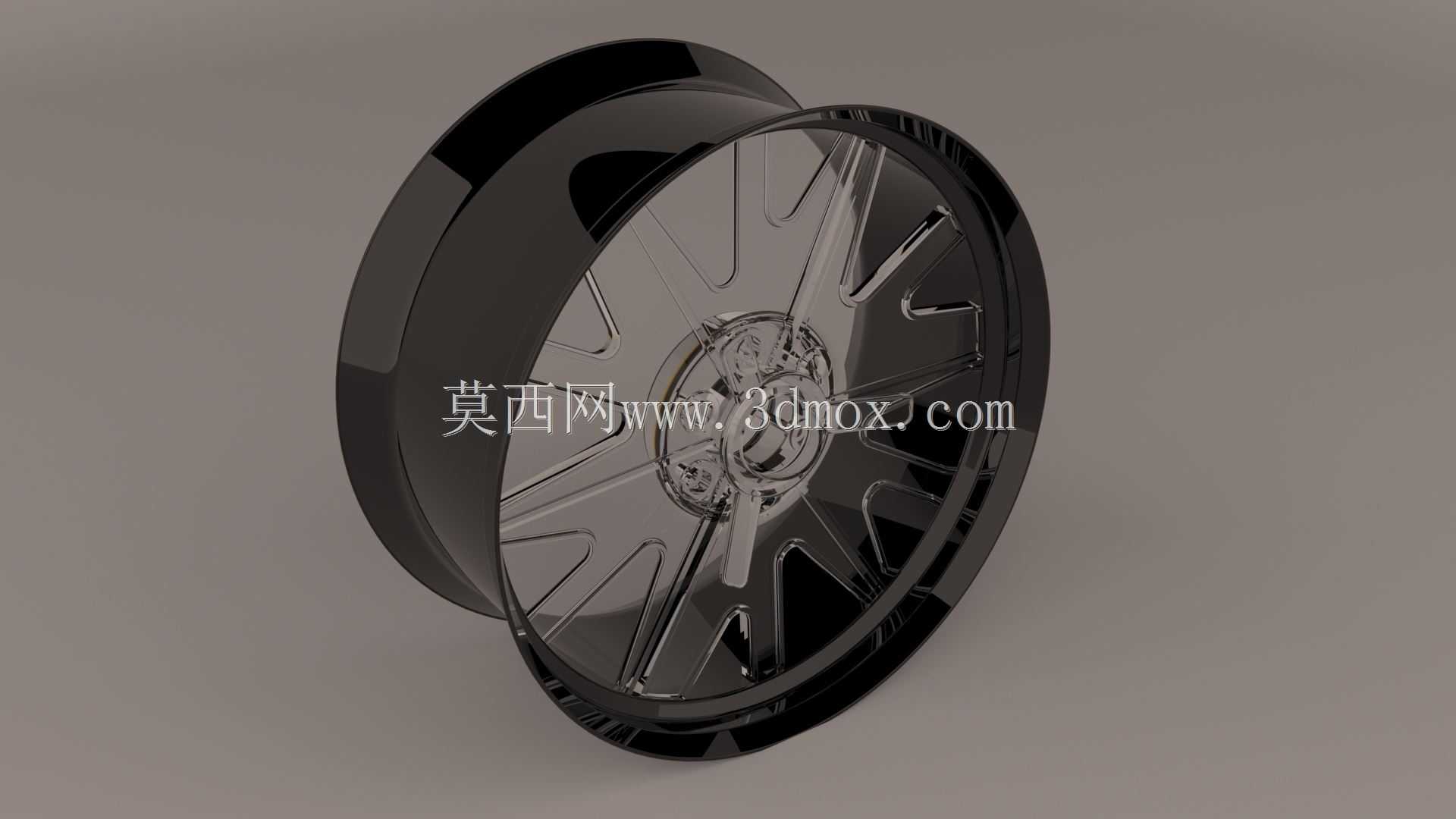

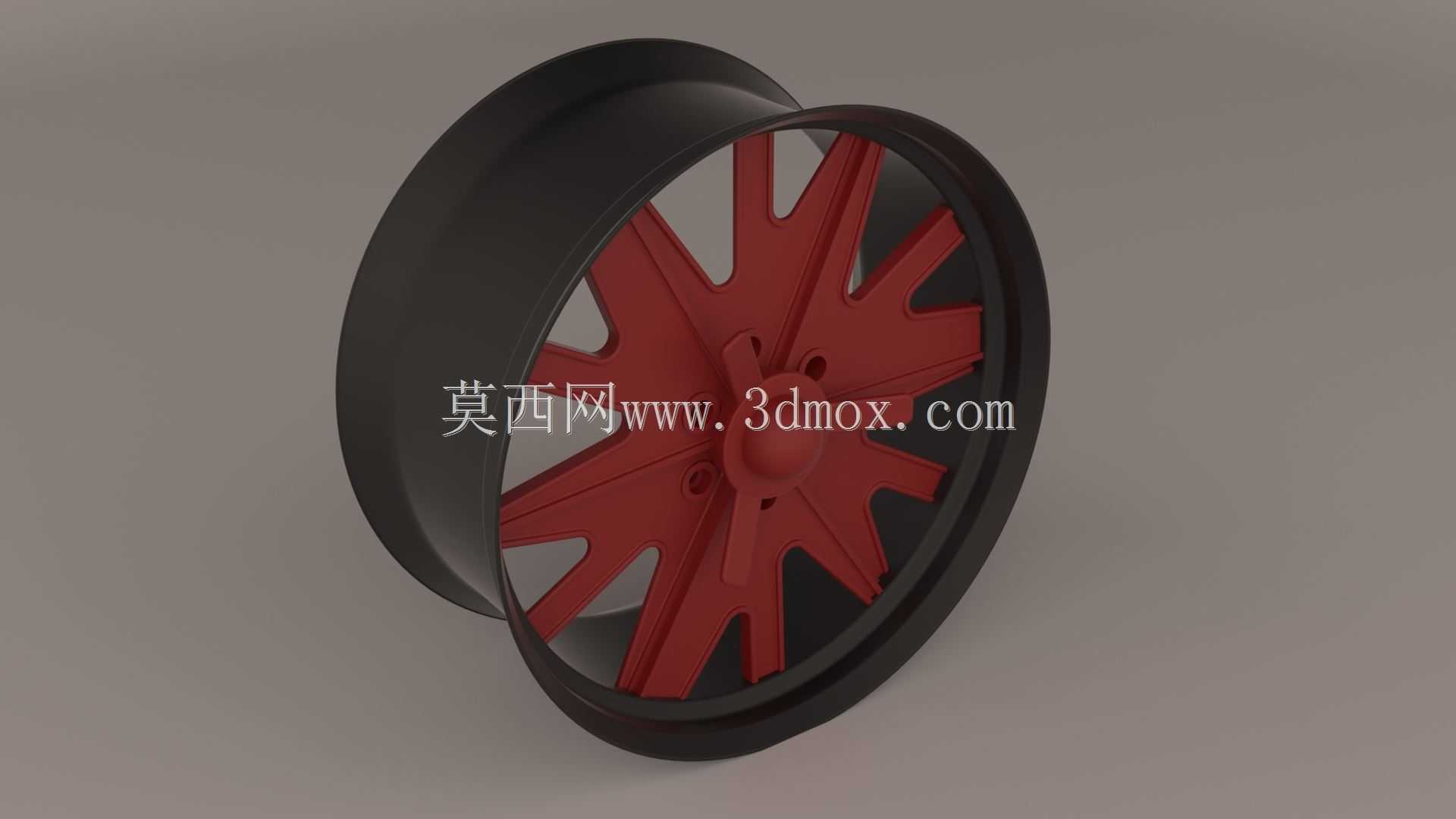

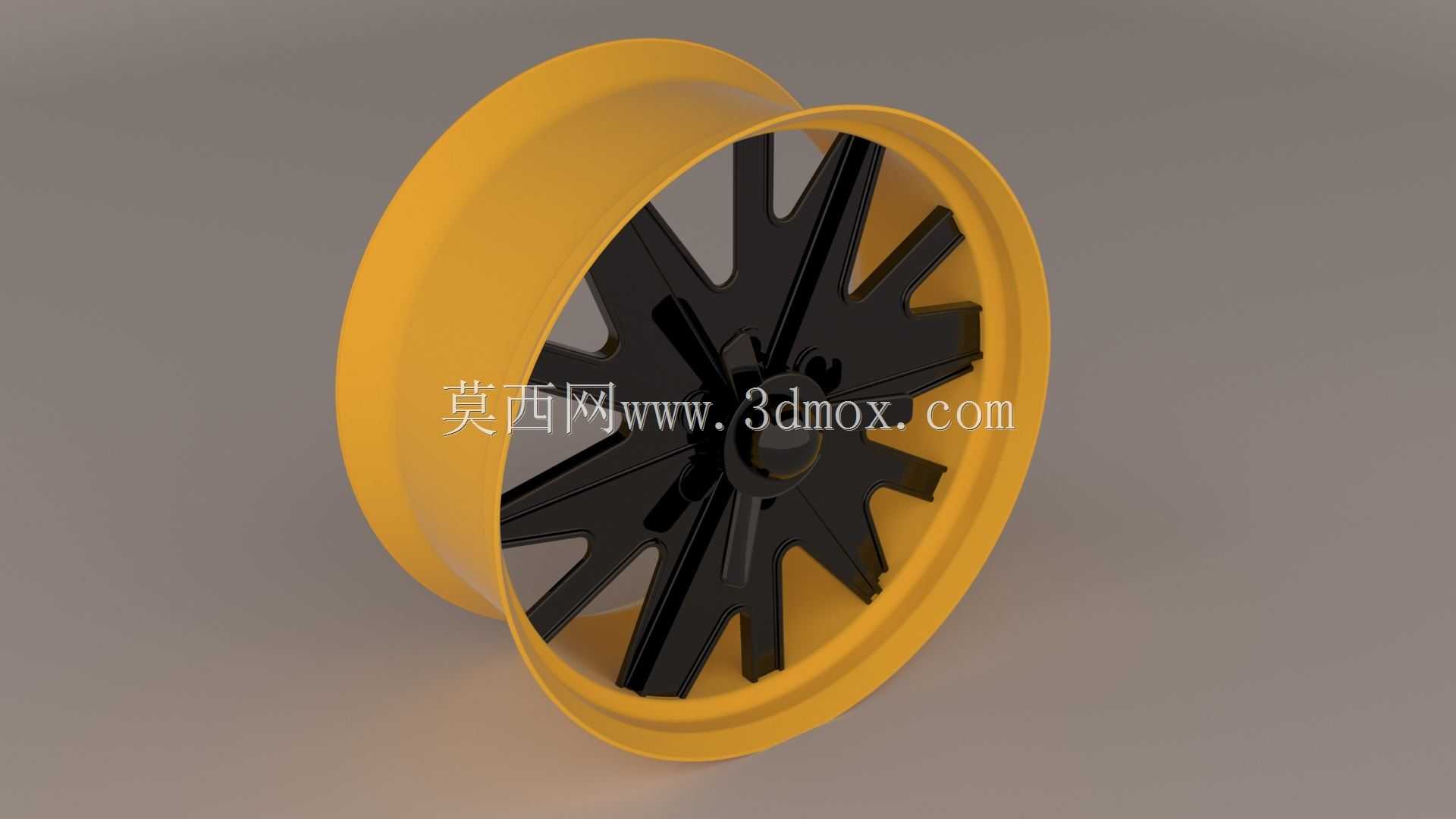

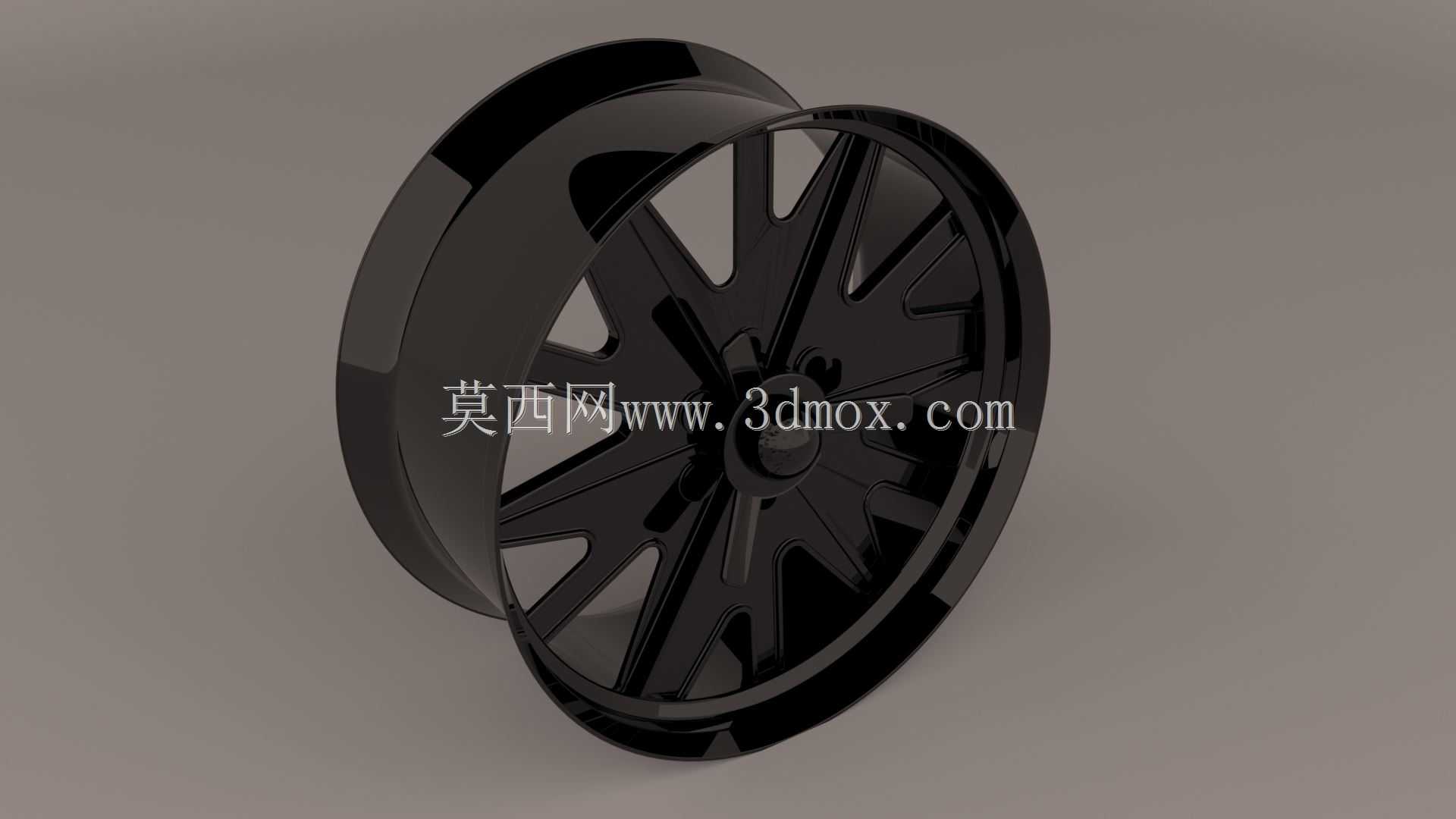

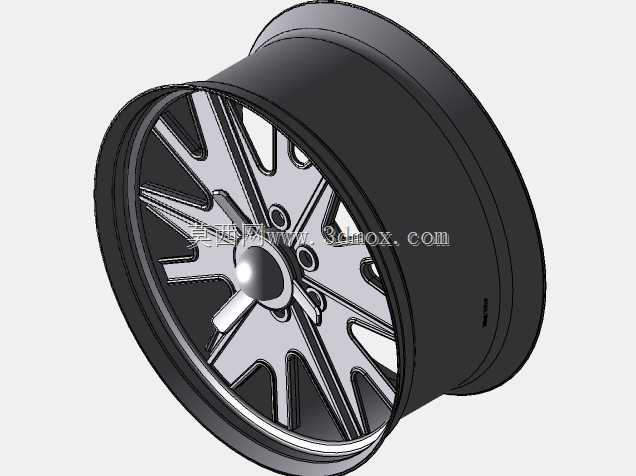

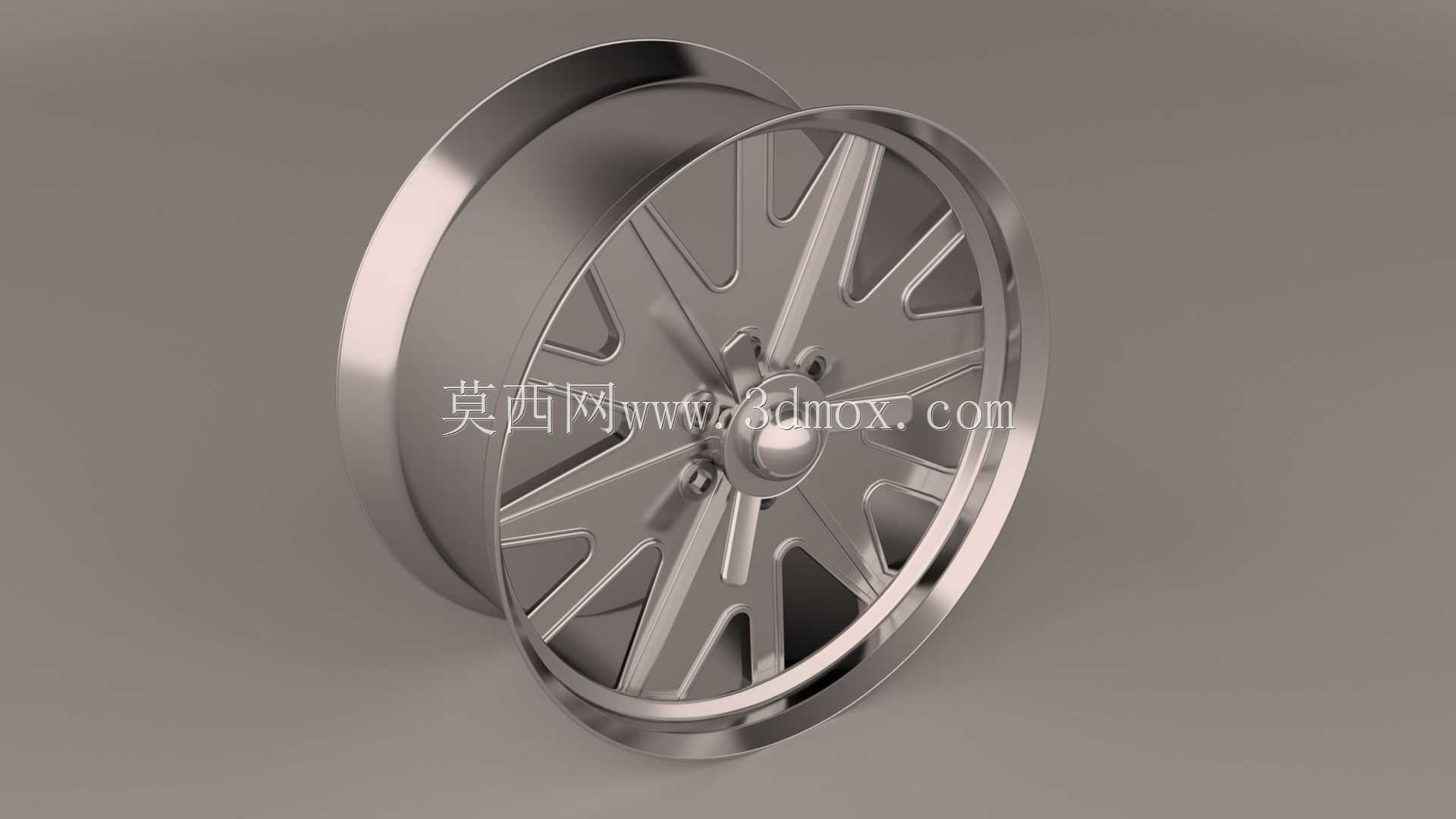

这款轮毂的设计首先要匹配复古跑车的行走系统安装边界，轮辋部分采用深槽式结构，适配低压真空轮胎的安装需求，胎圈座的角度严格遵循乘用车轮辋标准，保证轮胎充气后与轮辋的密封贴合度，避免高速行驶下出现轮胎脱圈的风险。辐条采用多辐放射式布局，每根辐条的截面做了变厚度处理，靠近轮毂中心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，这种设计既能分散车轮承受的路面冲击载荷，也能减少转动惯量，提升车辆起步与制动的响应速度。中心安装座预留了对应车型螺栓孔的定位凸台，安装面的平面度公差控制在0.05mm以内，保证轮毂与车轴法兰盘贴合紧密，避免高速转动时出现抖动。建模阶段先绘制轮辋的旋转截面草图，通过旋转特征生成轮辋基体，再对胎圈座、轮缘位置做圆角过渡处理，消除应力集中点。辐条部分先绘制单根辐条的空间轮廓，通过阵列特征完成整圈辐条的布局，再对辐条与轮辋、中心座的衔接位置做倒圆处理，优化应力传递路径。中心安装座的螺栓孔、中心孔位置严格按照车型轴头参数定位，保证安装同轴度。模型完成后导入渲染环境中，对轮辋部分赋予哑光黑金属材质，辐条部分赋予哑光红金属材质，还原实车的配色效果，同时检查各曲面的连续性，避免出现建模破面。这类轮毂主要应用于复古改装跑车的行走系统，除了承担承载车身重量、传递驱动力制动力的基础功能外，多辐条的造型也能为刹车系统提供更好的散热通风空间，连续行驶时刹车产生的热量可以通过辐条间的空隙快速散出，降低刹车热衰减的概率。设计过程中需要兼顾结构强度与轻量化需求，在辐条背面做了局部减薄的凹槽结构，在不降低整体结构强度的前提下减少轮毂自重，降低悬挂系统的非簧载质量，提升车辆的操控表现。轮辋的边缘做了凸起的轮缘保护结构，车辆靠边停车时即使轻微刮蹭路肩，也不会直接损伤轮胎侧壁，提升日常使用的耐用性。
