自行车轮胎内置发光辐条灯结构设计

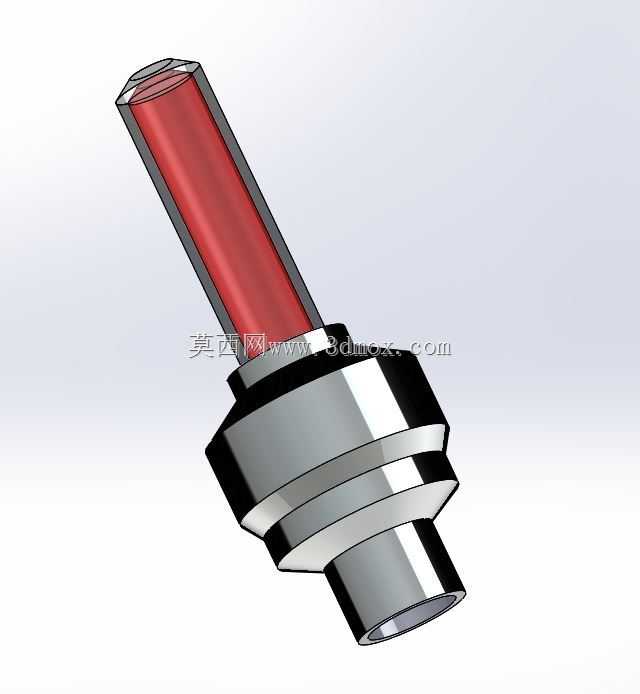

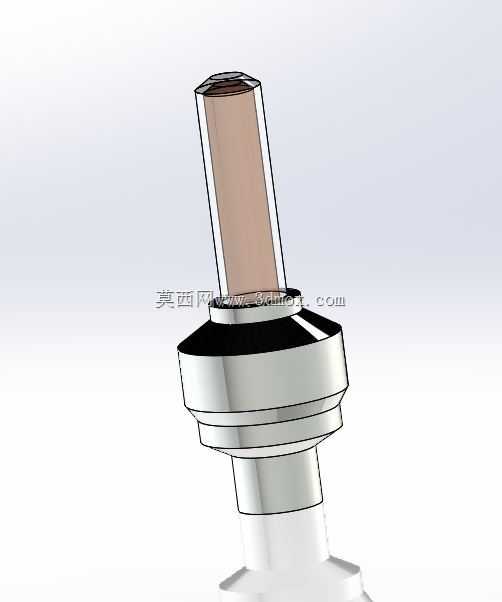

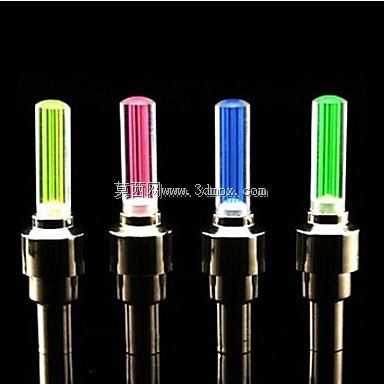

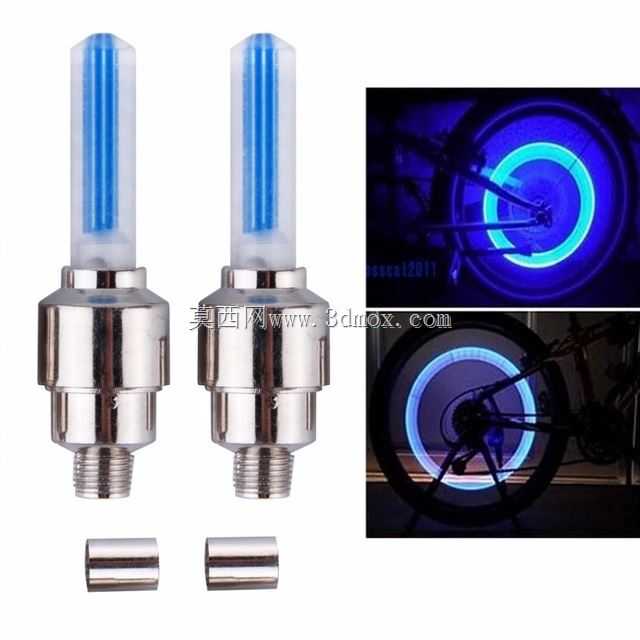

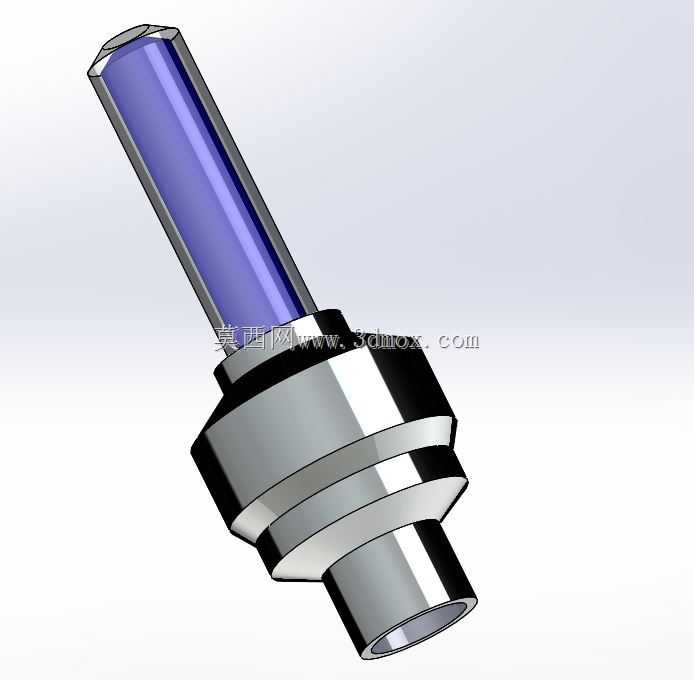

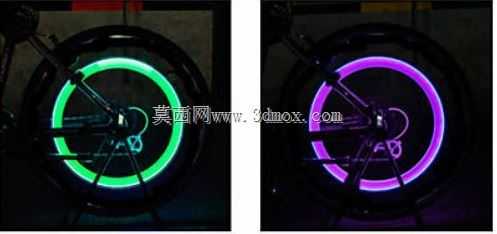

日常夜间骑行场景中，车轮发光装置既能提升骑行辨识度降低交通风险，也能通过灯光效果优化整车外观，这款辐条灯的设计核心是适配自行车内胎安装位，无需额外改造轮组结构即可完成装配。从结构设计层面看，整体采用分体式布局，上部为导光柱段，采用半透明透光材质设计，内部预留LED灯珠的安装腔室，建模时特意将导光柱内壁做微磨砂面处理，避免LED点光源直射产生的眩光问题，让光线沿柱体均匀向外发散，形成连续的光带效果。下部为金属基座段，采用螺纹连接结构，螺纹规格匹配常规自行车气门嘴的安装尺寸，可直接固定在内胎的气门安装位上，基座内部预留纽扣电池的放置空间与电路接触弹片的安装槽，同时做了径向的防水胶圈卡槽，保证雨天骑行时内部电路不会进水短路，配套的两个金属小套为不同轮组规格的适配衬套，可根据不同车型的气门座孔径选择衬套调整配合间隙，避免骑行过程中灯体出现松动晃动。建模过程中先绘制基座的回转体轮廓，通过旋转特征生成金属主体结构，再依次切除内部的电池仓、电路槽、胶圈卡槽结构，之后绘制导光柱的柱体轮廓，做顶端的圆弧收边处理，避免尖锐边缘在安装时划伤内胎，再单独建模两个适配衬套，最后在装配环境下完成各零件的配合约束，验证螺纹旋合行程、衬套与基座的同轴度、导光柱与基座的卡接紧密度，同时模拟装配后灯体外露长度，确认不会与辐条、车圈产生运动干涉。实际使用时，灯体随车轮同步转动，光线透过导光柱在轮侧形成连续的环形光带，既可以在夜间低光照环境下让周边车辆、行人清晰识别车轮轮廓，提升骑行安全性，半透明导光柱搭配不同色号的LED灯珠也能实现不同的灯光色彩效果，满足个性化外观装饰需求，整体结构没有复杂的传动或运动部件，装配工序简单，日常更换电池仅需旋开导光柱段即可操作，维护成本较低，适配绝大多数常规规格的民用自行车轮组安装使用。
