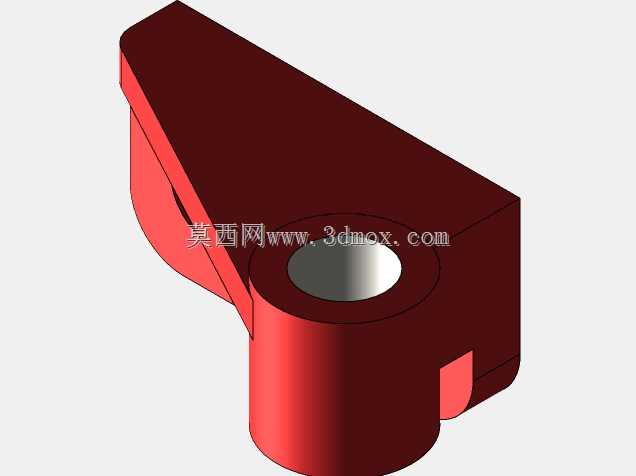

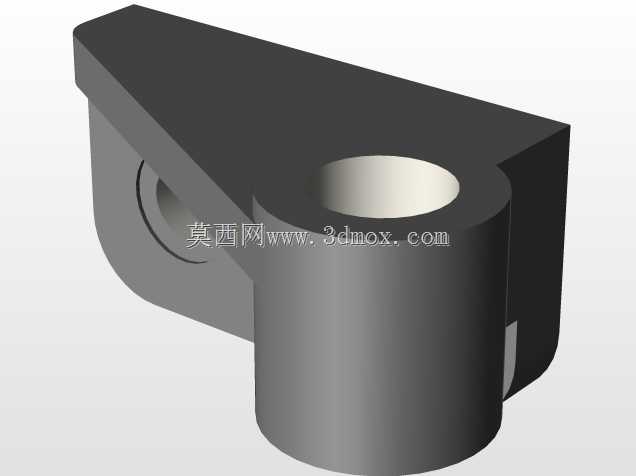

带双安装孔斜支撑式轴导向支座结构

这类轴导向支座常应用在轻工输送线、小型工装夹具的直线往复动作机构中，核心作用是为做轴向滑移的光轴提供径向支撑与运动导向，避免轴件在长行程传动中出现挠曲变形，保证轴端连接的执行件动作精度稳定。从结构功能来看，底部带两个沉头安装孔的平板是整个构件的安装基准，斜向加强筋连接底板与上部的轴套筒，既可以抵消轴套承受的径向倾覆力矩，又能在控制整体重量的前提下提升结构刚性，相比直角支撑结构，斜筋的应力分布更均匀，在频繁受交变载荷的工况下不易出现应力集中开裂的问题。上部的轴套内孔是核心工作部位，孔壁与滑移轴采用间隙配合，实际应用中可根据工况在筒壁加工油槽加注润滑脂，降低轴件往复运动的摩擦阻力，延长构件使用寿命。建模时先绘制底板的截面轮廓，拉伸生成底座实体，同步切除出两个沉头安装孔，要注意沉孔的深度与直径需匹配对应规格的内六角圆柱头螺钉尺寸，保证安装后螺钉头不高出底板平面。之后绘制上部轴套的回转截面，绕中心轴线旋转生成轴套实体，再通过放样特征生成连接底板与轴套的斜向加强筋，对筋板与底板、轴套的衔接位置做圆角过渡处理，避免尖角处的应力集中。最后对所有锐边做倒钝处理，符合机械加工的工艺要求。安装时需保证底板与安装基面完全贴合，两个安装孔的中心距公差控制在±0.1mm范围内，轴套内孔的轴线需与被导向轴的运动轴线保持同轴，同轴度公差不超过0.05mm，否则会出现轴件卡滞、磨损加剧的问题。在小型自动化设备的拨料机构、顶升定位机构中，这类导向支座可以替代一体式的导向轴支座，通过调整斜筋的角度适配不同的安装空间，在安装空间受限的场景下适用性更强。建模过程中要注意各特征的父子关系，将安装基准面作为第一个特征的草绘平面，后续所有特征都基于基准面或已生成实体的平面进行参照，方便后续修改参数时特征不会出现参照丢失的问题，比如需要调整轴套高度时，只需修改旋转特征的尺寸，加强筋的放样特征会自动更新适配，提升设计迭代的效率。
