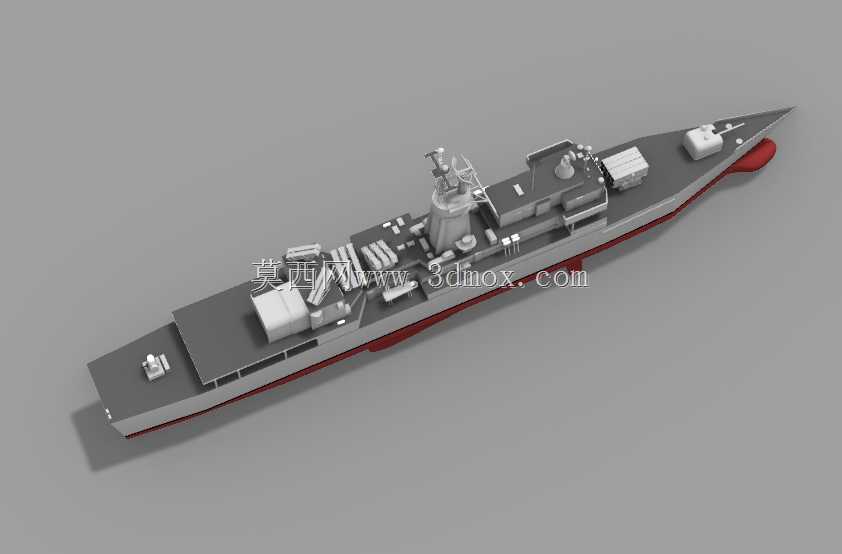

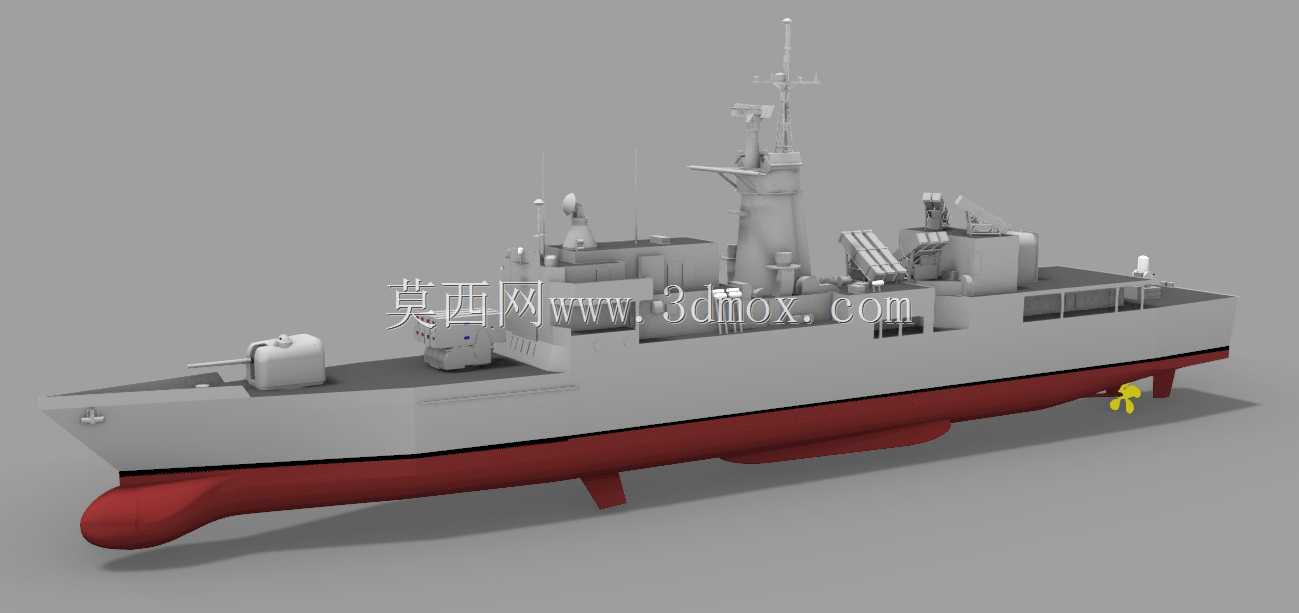

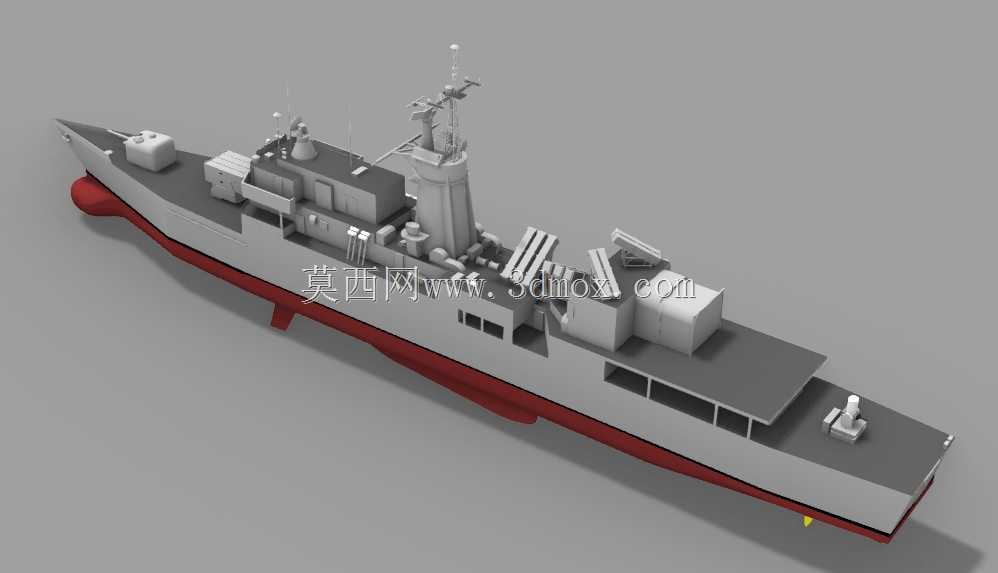

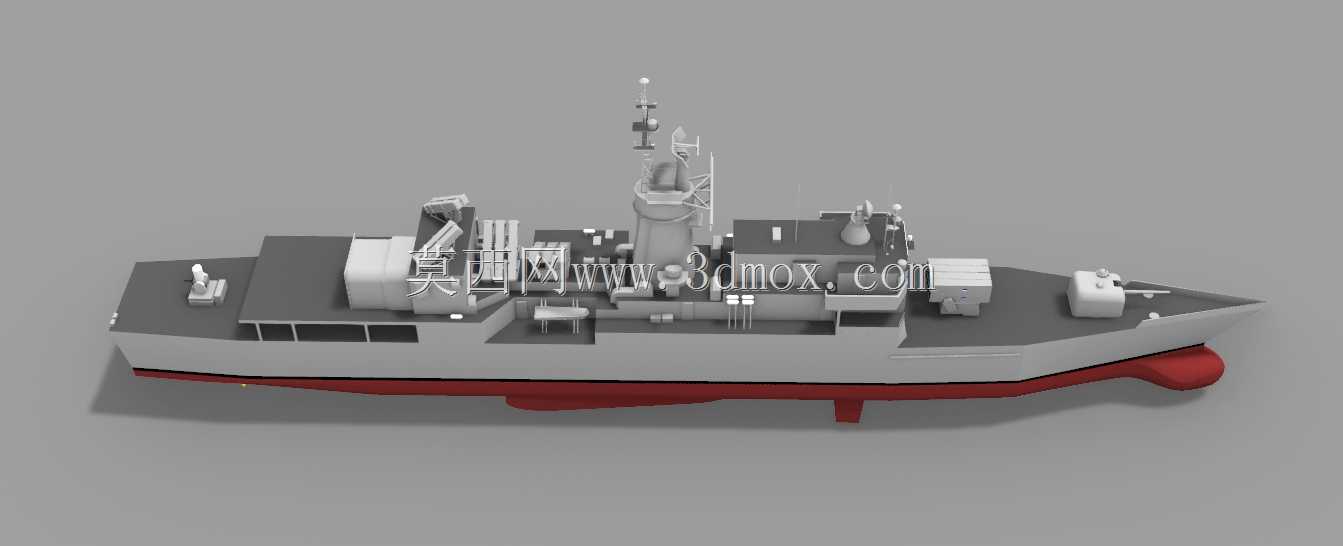

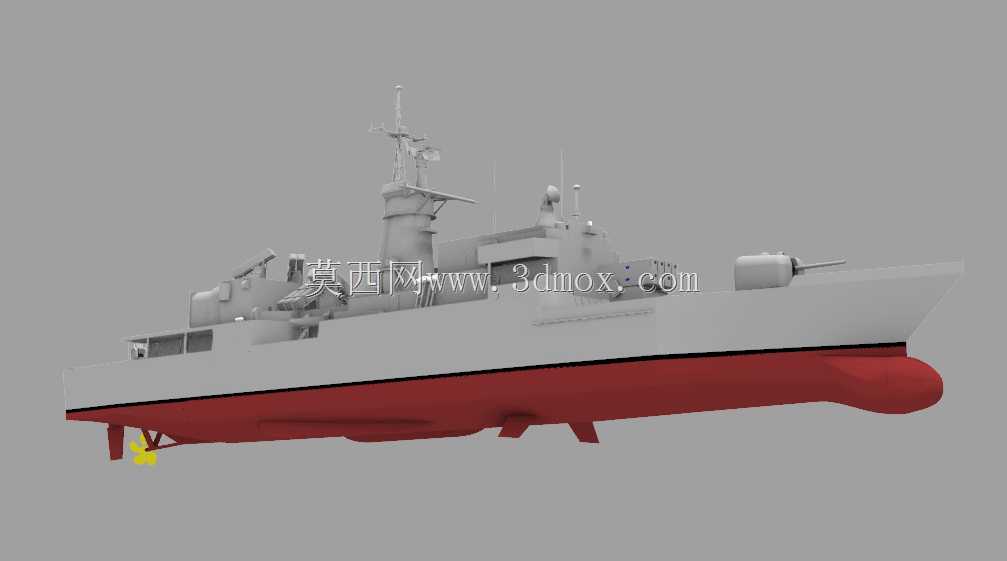

济阳级护卫舰精细三维结构模型

该模型还原的济阳级护卫舰，核心应用场景覆盖海军装备教学演示、作战仿真推演、船舶结构设计参考、国防科普展陈等领域，作为原诺克斯级护卫舰移交后的改进型舰艇，其实际用途承担近海反潜巡逻、区域点防空、水面目标警戒、编队护航协同等任务，单舰可独立执行低烈度海域巡防，也可融入驱护编队构成反潜探测节点。从功能特性来看，该舰配置的反潜作战单元包含舰壳声呐、变深度声呐、拖曳线列阵声呐组成的三层探测体系，搭配反潜鱼雷、反潜火箭、反潜直升机形成远中近三层攻潜链路；防空单元采用箱式发射架搭载舰空导弹，可应对中低空突防目标；反舰单元可搭载反舰导弹与舰炮，具备对海打击能力，同时配置近程防御系统应对近距离突发目标。建模过程中首先梳理舰体总体布局，先确定主尺度边界，舰体水线长、型宽、吃水深度严格参照实舰比例设定，明确上层建筑的安装边界，避免各武器站、雷达设备、舰面设施出现干涉问题。建模第一步先绘制舰体型线，从龙骨线开始搭建横剖面型值点，通过双曲面放样生成主舰体外壳，区分水线以上的灰色涂装区域与水线以下的红色舰底区域，预留舵叶、螺旋桨、减摇鳍的安装接口；第二步搭建上层建筑分段，从舰艏的锚穴、主舰炮基座开始，依次构建舰桥、主桅杆、烟囱、机库、直升机起降甲板的结构，主桅杆上的雷达天线、通信天线、电子战设备按照实际安装位置逐一排布，注意各设备的安装高度与视线遮挡关系，确保雷达阵面的探测范围符合实舰设计逻辑；第三步处理舰面武器与附属设施，包括舰艏主炮、防空导弹发射架、反舰导弹发射箱、近防系统、反潜武器发射装置、救生艇、锚机、缆桩等细节，每个部件的安装基座都要与甲板结构做贴合处理，避免出现悬浮错位；第四步完成内部舱室的示意性建模，重点体现动力舱、指挥舱、机库的空间布局，匹配外部结构的开口位置，比如机库大门与起降甲板的衔接、烟囱与动力舱的烟道连通。建模过程中需要注意舰体曲面的光顺性，尤其是舰艏的外飘结构、舰艉的线型过渡，避免出现曲面褶皱；各武器设备的转动范围要预留运动间隙，比如主炮的俯仰回转范围、导弹发射架的射界范围，都要在模型装配时做干涉检查，确保结构逻辑符合实舰的使用要求，最终模型可直接用于结构拆解演示、作战流程仿真、外观渲染展示等场景。
