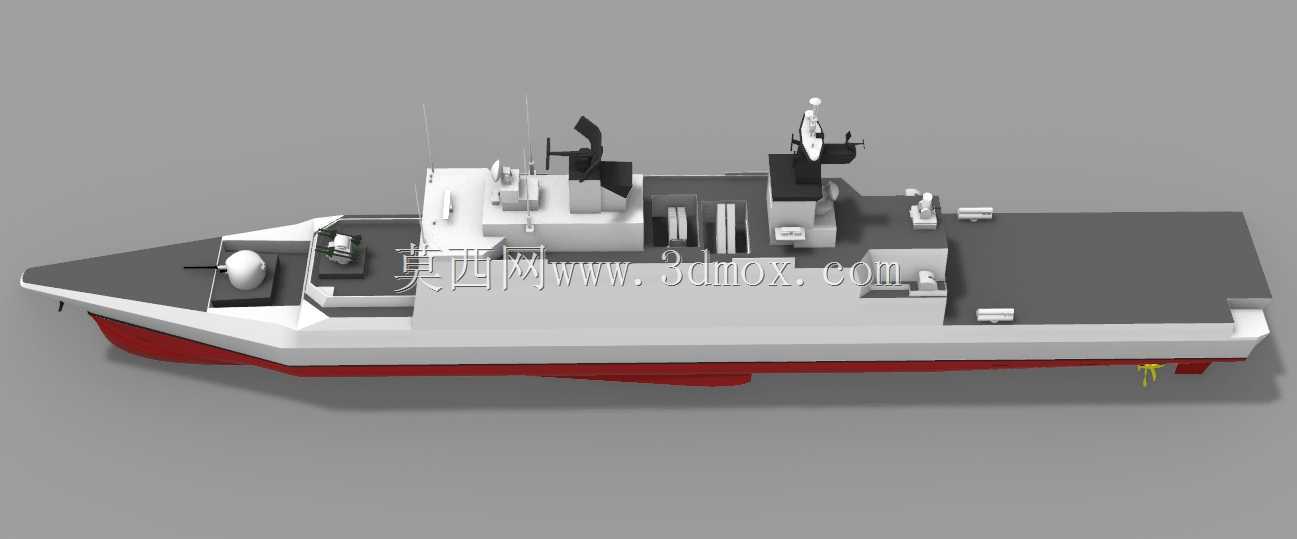

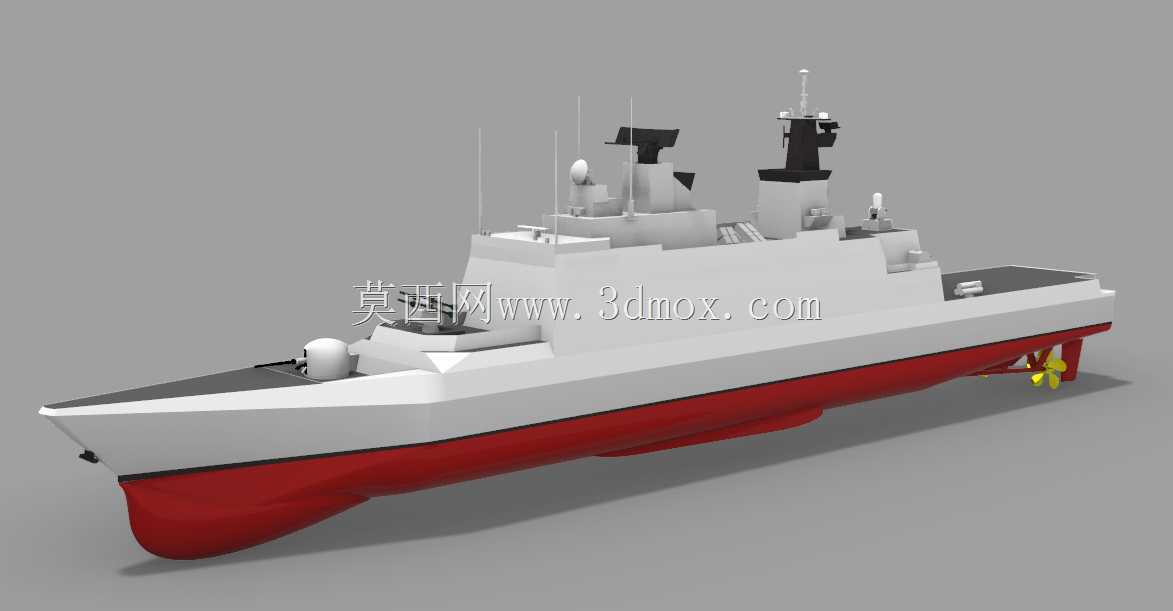

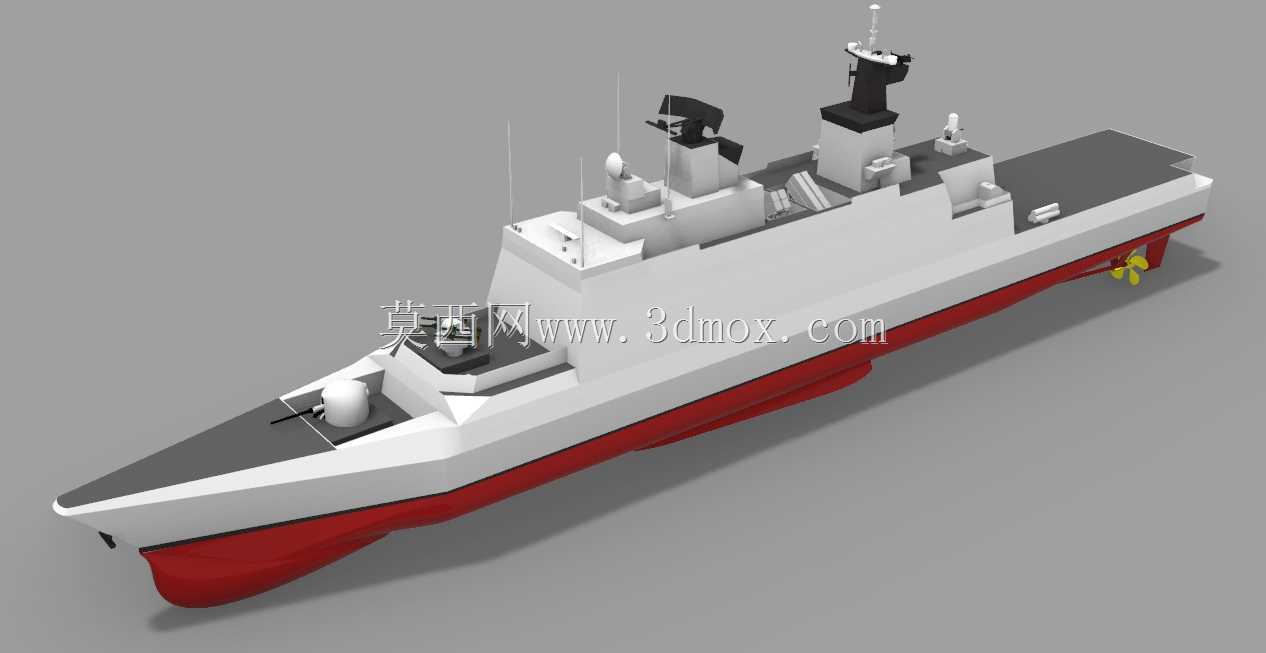

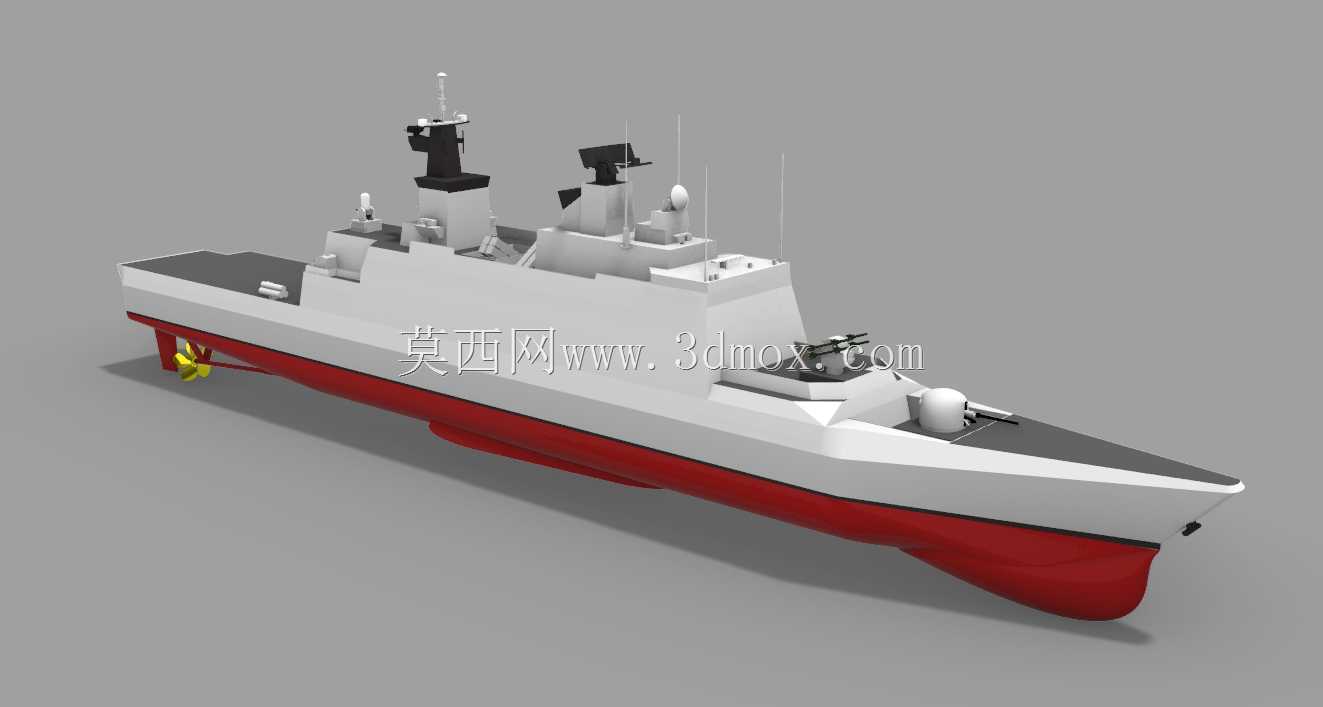

康定级护卫舰舰载装备三维结构还原

　　从三维结构还原的角度拆解康定级护卫舰的设计逻辑，首先要锚定其核心作业场景——台湾海峡周边的近海防御与反潜任务，这一海域平均水深不足百米，海况受季风影响起伏明显，狭窄航道内船舶密度高，对舰艇的 maneuver 灵活性、声呐探测精度、近程反应速度都有明确约束。建模过程中首先要梳理船体的线型边界，该舰采用长艏楼船型，艏部舷弧明显外飘，目的是在高海况下减少上浪，同时为艏部声呐罩提供足够的安装空间，水线以下的球鼻艏并非单纯为减阻设计，内部集成的中频舰壳声呐需要与船体结构做刚性隔振处理，建模时要预留出声呐基阵的安装法兰、隔振垫的布置间隙，避免后续结构干涉。

　　上层建筑的布局完全围绕武器射界与电磁兼容展开，舰桥前方的主炮塔座圈直径约2.8米，炮塔下方的供弹通道要贯通至主甲板下的弹药舱，建模时需要还原输弹导轨的倾斜角度，匹配76毫米舰炮的供弹节拍；舰体中部的反舰导弹发射架采用固定斜向布置，发射仰角锁定在15度，朝向舷侧12度夹角，这个角度是经过射界仿真验证的，既可以避免发射时尾焰灼烧上层建筑的电子设备，又能覆盖主要威胁方向，建模时要注意发射架与舷墙的安全距离，预留出导弹装填时的操作空间。机库部分的设计要匹配搭载的反潜直升机尺寸，机库净高度需要满足旋翼折叠后的高度要求，尾部的飞行甲板要设置系留座、防滑网的安装点位，甲板边缘的助降灯光设备不能超出直升机旋翼的扫掠边界。

　　动力系统的布置采用柴柴联合动力，两台柴油机分舱布置在舰体中部的水线以下，通过长轴连接艉部的可调螺距螺旋桨，建模时要还原轴系的支撑轴承位置，轴系与船体基线的夹角控制在2度以内，避免过大的传动损耗；舵机采用双舵设计，舵叶面积占水线侧投影面积的2.1%，这个比例可以保证在18节航速下的转向半径不超过4倍舰长，满足近海机动规避的需求。电子设备的布置要考虑电磁干扰问题，主桅杆顶部的对空搜索雷达与对海搜索雷达的安装高度差要大于3米，通信天线的布线要远离雷达的馈线通道，避免信号串扰，舰桥顶部的电子战天线要对称布置，保证360度全向覆盖无死角。

　　反潜作战是该舰的核心功能，除了舰壳声呐之外，艉部预留了拖曳声呐的收放舱口，舱口位置要设置水密门，收放绞车的安装基座要做加强处理，承受拖曳时的拉力；近程防空系统的布置存在先天不足，原有的防空导弹发射装置射界存在遮挡，建模时可以直观看到上层建筑对导弹发射后初始段的导引信号遮挡，这也是后续升级需要调整的核心结构点，升级时如果更换垂直发射装置，需要对主甲板的结构强度做校核，预留出发射装置的安装基坑，同时调整周边管线的走向。

　　整个建模过程中，所有结构的尺寸边界都严格按照实船的布置逻辑还原，小到舷侧的栏杆高度、锚链筒的倾斜角度，大到船体的分舱布局、武器站的安装位置，都要符合舰船设计的通用规范，比如舷侧的排水孔位置要避开人员作业通道，锚设备的布置要保证锚收起时与球鼻艏的安全距离，避免抛锚时磕碰声呐罩。这类护卫舰的三维模型，主要用于舰船结构教学、舰载设备布局仿真、升级方案的可行性验证，建模时对结构干涉的提前排查，可以大幅减少实船改装时的设计返工，为后续的方案迭代提供准确的三维基准。
