波音747-400LCF大型货运运输机结构

　　在航空制造供应链的跨区域协同体系中，大尺寸航空部件的长距离运输始终是制约总装效率的核心环节，常规货机的货舱截面、舱门尺寸与容积无法满足大型客机分段部件的运输需求，波音747-400LCF正是针对这一场景开发的特种货运机型，其核心用途是承接波音787等机型的大型机身段、机翼组件从全球各供应商厂区到总装线的转运任务，打通分散式制造模式下的大尺寸部件物流链路。

　　从功能特性来看，该机型在波音747-400客机的基础平台上做了针对性的结构改造，机身尾部采用大尺寸可开启舱门设计，能够满足直径超过6米的整体机身段直接装卸需求，无需对运输部件做额外拆分，大幅降低了大尺寸航空部件的运输损耗风险与拆装工作量。机身主体上部做了隆起的扩容结构设计，将货舱总容积提升至1840立方米，是同平台747-400F货机容积的三倍，单次飞行即可完成多组大型机身分段的转运，有效压缩了跨洋供应链的周转周期。

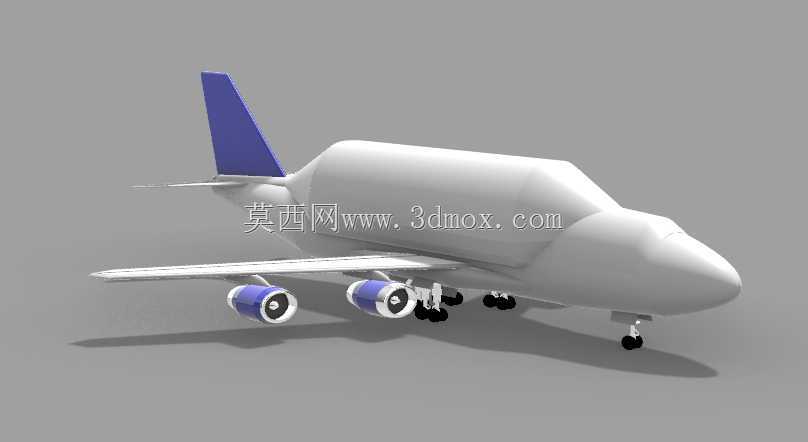

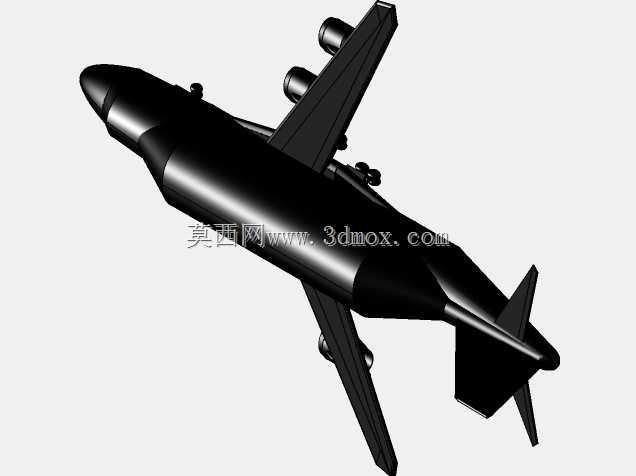

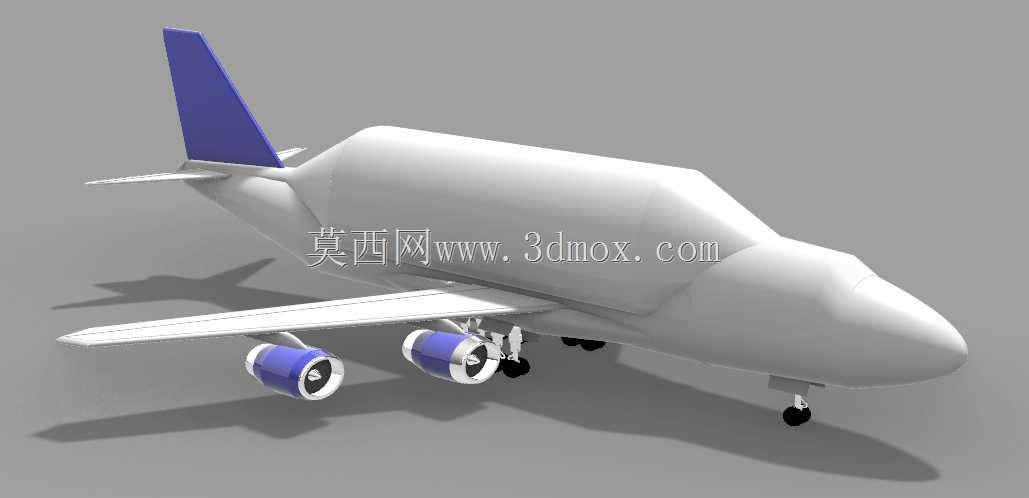

　　开展该机型三维建模时，首先要锚定原始平台的基准硬点参数，保留747-400原有的机翼布局、起落架安装接口、发动机挂点位置、尾翼连接结构的基准坐标，确保改造后的机身结构与原有飞行平台的受力传递路径匹配。机身隆起段的曲面建模需要兼顾气动外形要求与货舱内部净空边界，曲面过渡区域要做连续的曲率处理，避免飞行过程中出现不必要的气动阻力增量；尾部舱门的转动铰链结构、锁止机构的安装位置需要在模型中预留足够的装配间隙，同时要匹配机身尾部的框梁结构强度，保证舱门开闭过程中不会与周边结构发生干涉。

　　外形尺寸与安装边界层面，建模时需要严格控制机身最大截面尺寸，确保货舱内部净空能够容纳787机型的机身分段，机身直径最大处的外轮廓要与机翼、尾翼的安装位置做协调，避免隆起结构对水平尾翼的气动效率产生过度干扰。主起落架的舱室边界要与扩容后的机身下轮廓做适配，保证起落架收放过程中不会与机身结构、货舱内部装载空间发生冲突；发动机挂架的安装位置与原747-400平台保持一致，采用四台翼吊式发动机布局，挂架与机翼的连接接口尺寸、发动机短舱的外形轮廓都要符合原有平台的安装边界，确保动力系统的安装兼容性。

　　尾翼部分保留了原平台的垂直尾翼与水平尾翼布局，垂直尾翼的高度、舵面转动范围都要符合原机的气动设计要求，水平尾翼的安装位置要避开机身隆起段的尾流影响区域，保证飞行过程中的操纵效率。机身前部的驾驶舱区域轮廓与原747-400平台保持一致，机头雷达罩、驾驶舱风挡的曲面造型要与前部机身做顺滑过渡，前部起落架的安装舱室、收放路径也要与原平台参数匹配，保证地面滑行与起降阶段的结构可靠性。

　　在细节结构处理上，机翼的翼型曲面、襟翼缝翼的布置位置、翼尖的造型都要贴合原平台的气动设计，发动机短舱的进气道、尾喷口轮廓要做准确还原，短舱与挂架的连接结构要体现出实际的受力传递形式。机身表面的蒙皮分块、检修口盖的位置可以按照实际机型的布置做简化处理，但要保证整体外形的比例准确，各部件之间的相对位置偏差控制在合理范围内，满足结构展示、装配校验类的建模使用需求。
