齿轮连杆式旋转转直线运动机构设计

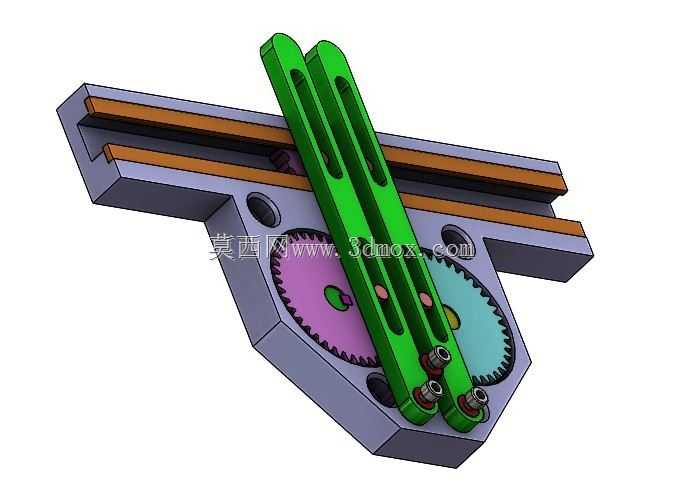

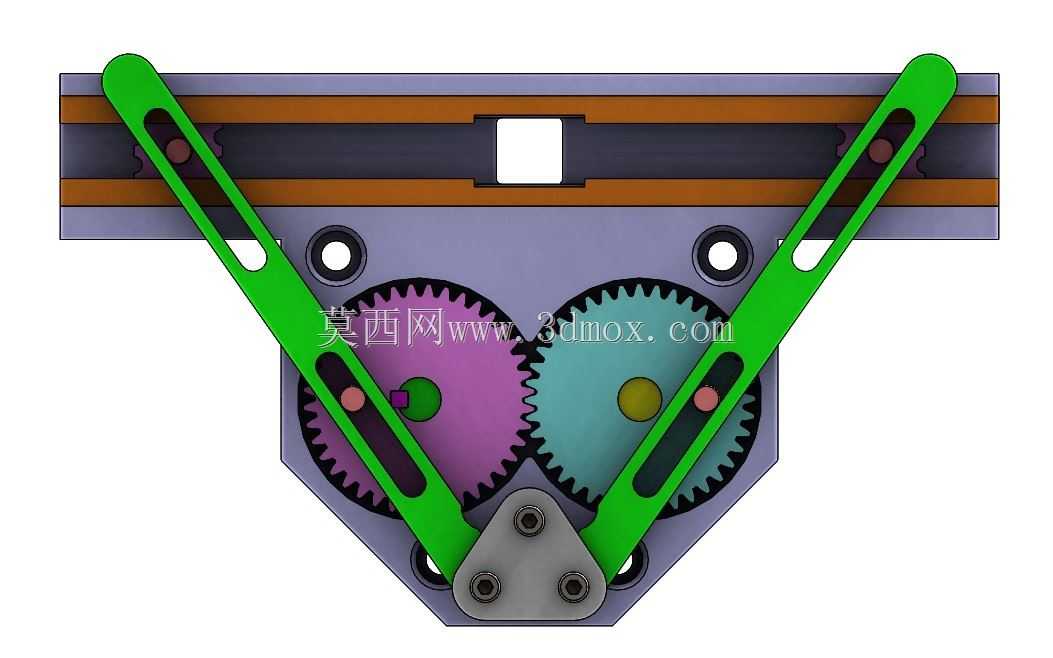

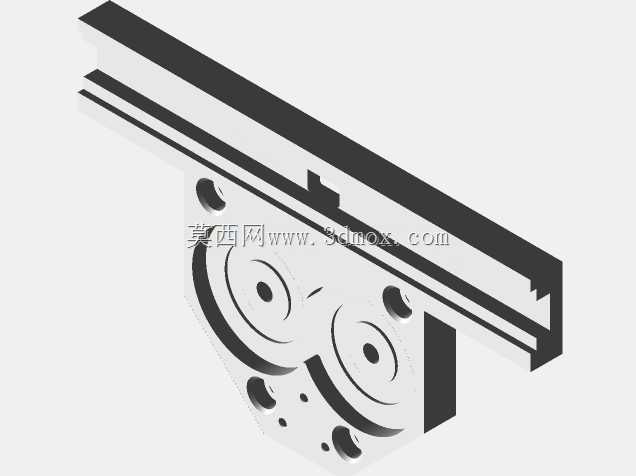

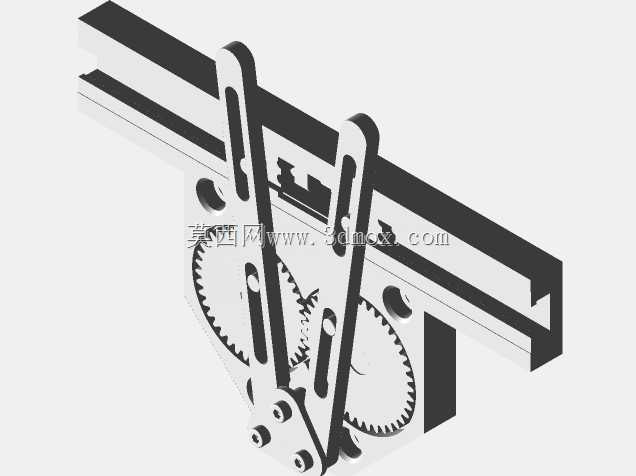

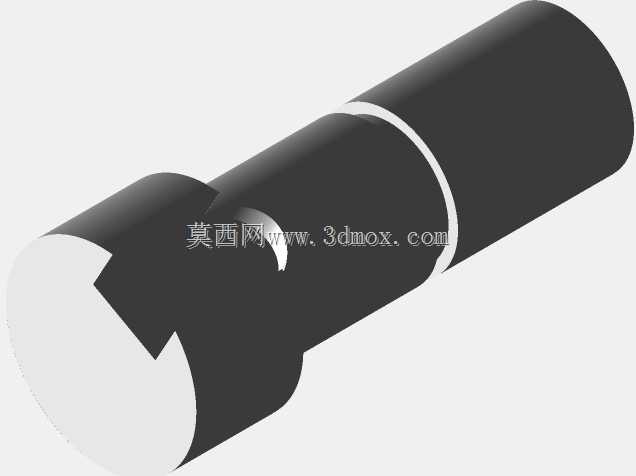

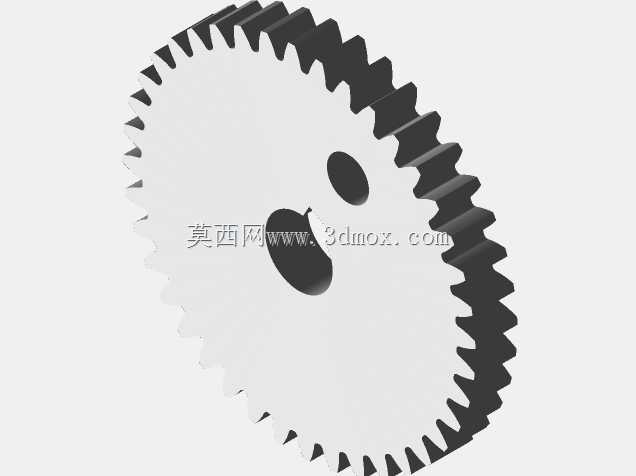

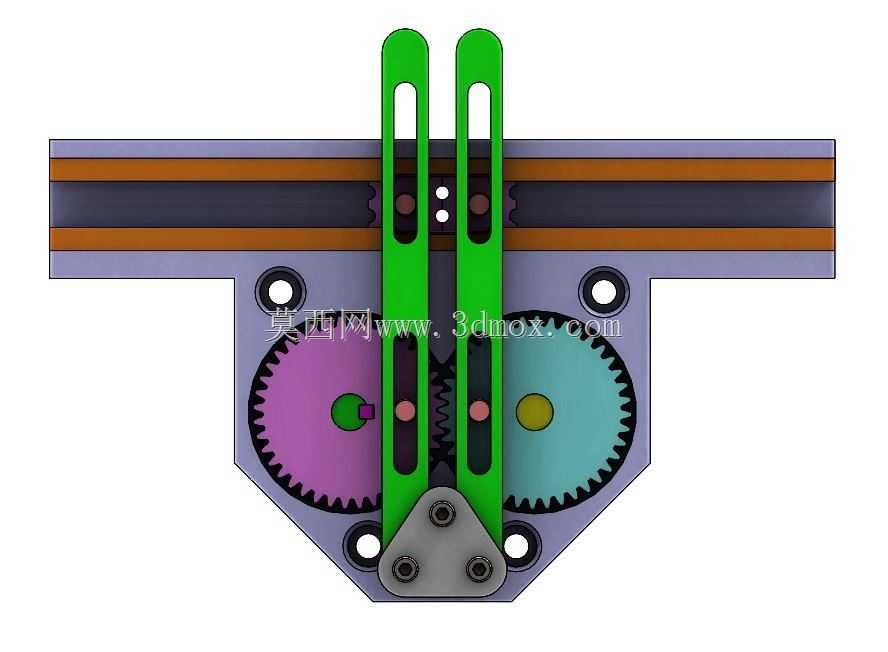

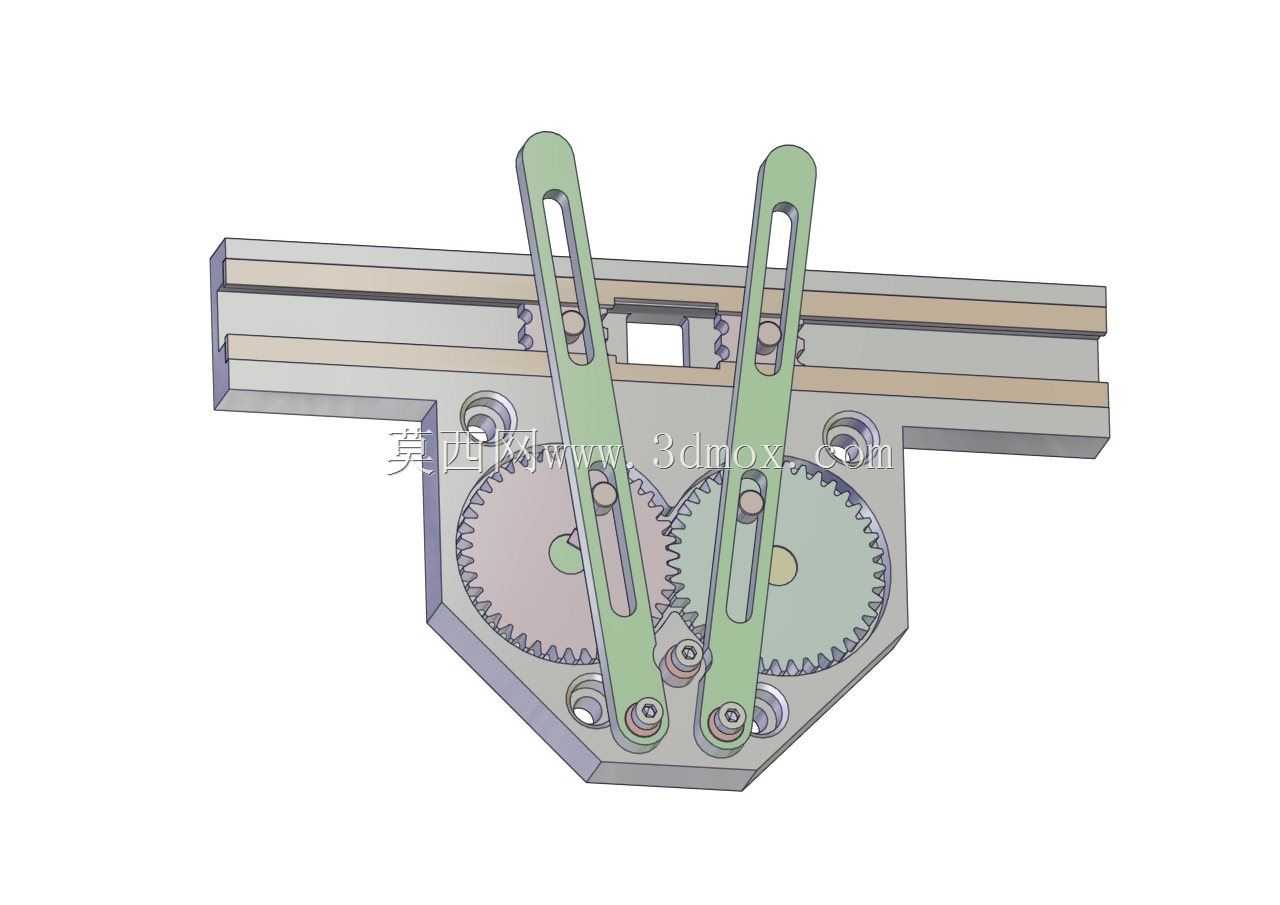

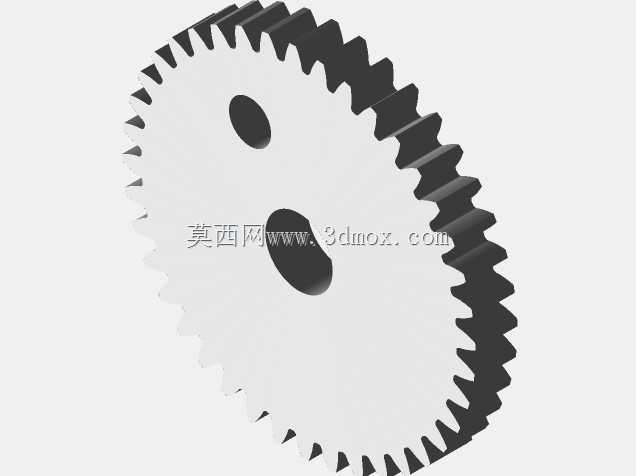

在轻工自动化送料、小型3D打印传动模组、教学演示教具这类需要紧凑空间下实现运动形式转换的场景里，这类旋转转直线的连杆齿轮组合机构，往往比单纯的丝杠、凸轮结构拥有更低的制造成本与更直观的传动逻辑。这套机构的核心功能，是将输入端的连续旋转运动，通过两组啮合齿轮的同步反向转动，带动铰接在齿轮偏心位置的两根绿色长连杆做规律摆动，最终驱动上方的滑动块沿水平导轨做往复直线运动，整个传动链没有冗余的中间构件，动力传递路径短，反向间隙可以通过铰接处的销钉配合精度直接控制。从设计思路上看，这套结构特意选用了对称式双齿轮驱动布局，相比单齿轮带动单连杆的结构，双连杆同步驱动的方式可以让滑动块的受力更均匀，不会出现单侧受力导致的导轨卡滞问题，齿轮的偏心铰接点位置经过反复校核，刚好能让滑动块的行程覆盖导轨上的方形安装位，满足常规工位切换、物料推送的行程需求。建模的时候先确定两个啮合齿轮的中心距与模数，保证齿侧间隙处于合理范围，之后绘制连杆的外形轮廓，在连杆上预留长槽来适配铰接销的运动轨迹，避免运动过程中出现死点，上方的滑动导轨与下方的安装基座做成一体化结构，减少装配时的对齐工作量，安装边界上整个机构的基座底部预留了三个螺栓安装孔，可以直接固定在型材机架或者安装平板上，整体厚度控制在较小范围，不会占用过多的设备内部安装空间。建模过程中先绘制基座的草图，拉伸生成基体后切除出齿轮安装腔与导轨槽，之后调用标准齿轮生成插件生成两个参数一致的啮合齿轮，在齿轮端面绘制偏心凸台作为铰接位，再绘制连杆的实体，通过装配体的干涉检查反复调整连杆长槽的长度与偏心点的偏心距，确保整个运动行程内没有构件干涉，最后给所有铰接孔预留销钉的安装间隙，拆分出的单个零件都满足3D打印的壁厚要求，不需要额外添加支撑就可以直接打印制作，组装时只需要准备对应规格的销钉与螺栓，依次将齿轮、连杆、滑动块装配到基座上，就可以实现稳定的旋转到直线的运动转换，日常维护只需要定期在铰接点与导轨面添加少量润滑脂，就能长期保持顺畅的传动状态，很适合用于教学演示、小型自动化设备的往复驱动单元使用。
