简易螺旋升降口红管结构三维设计

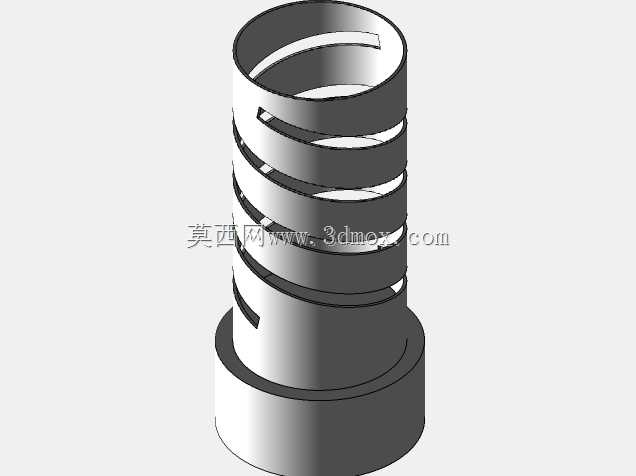

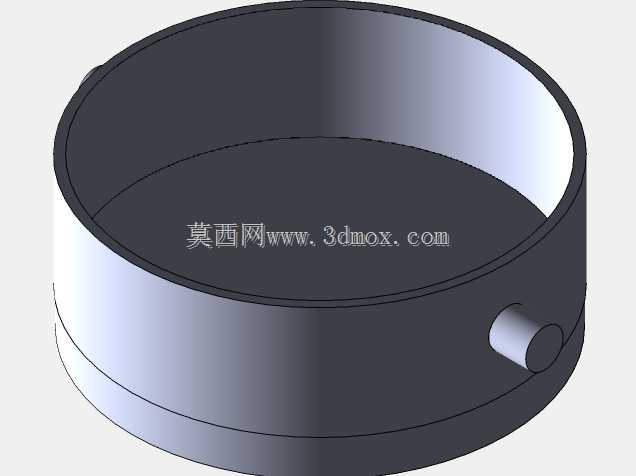

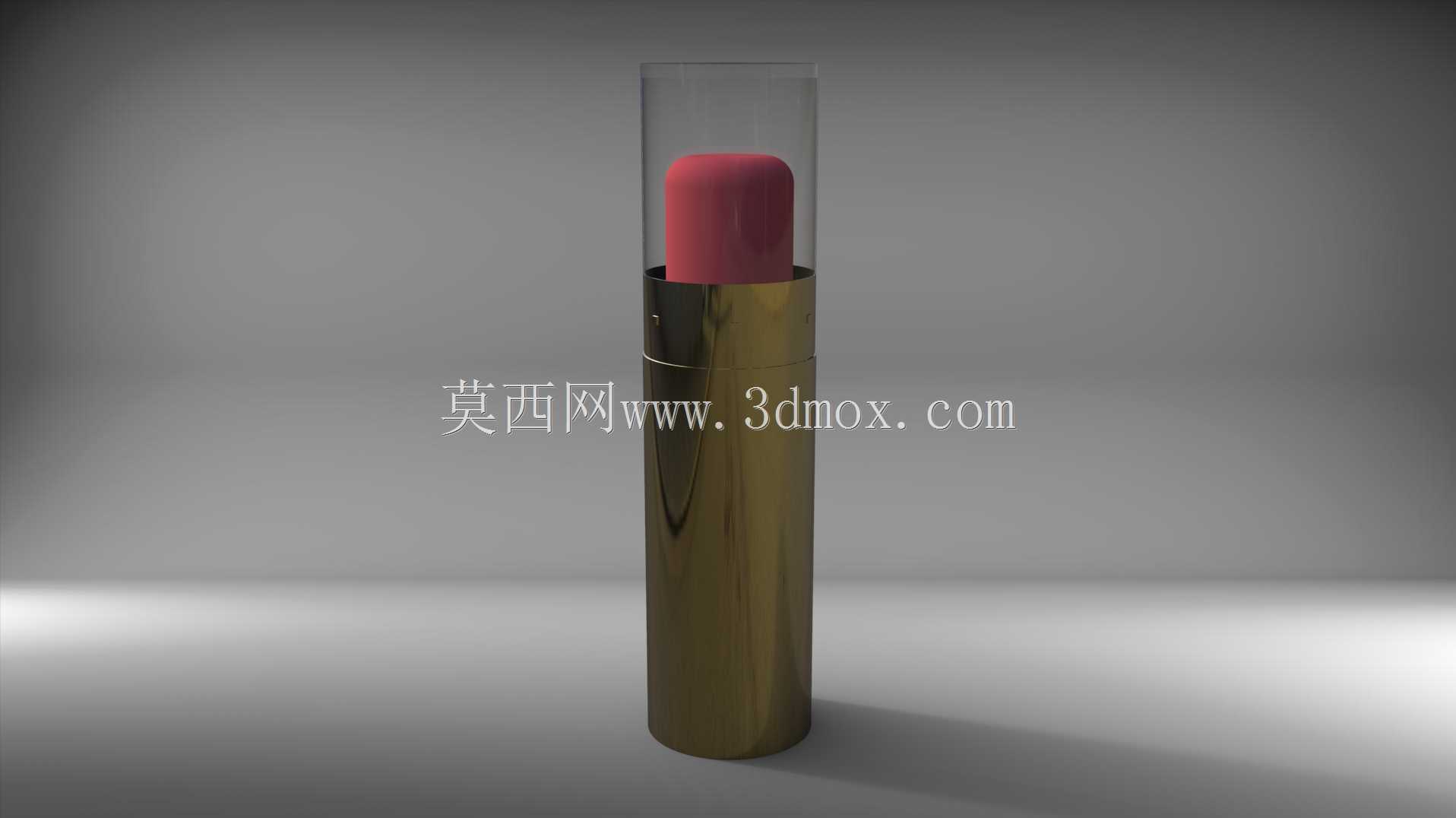

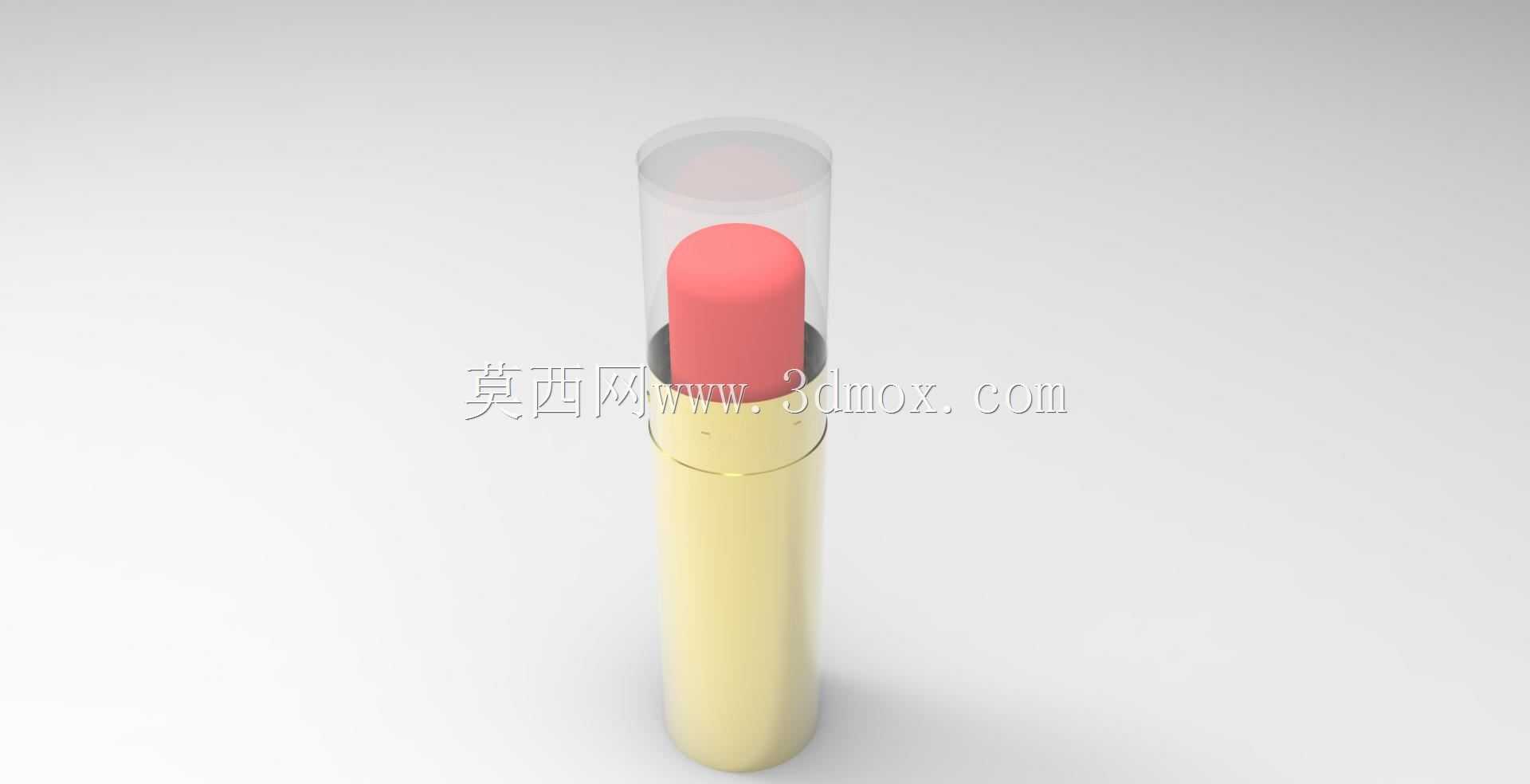

日常彩妆品类里的口红产品，其管身的升降顺滑度直接决定用户使用体验，很多刚接触日用包材结构设计的从业者，往往会忽略这类小型容器的配合精度要求，实际量产中哪怕0.02mm的尺寸偏差，都可能导致膏体升降卡顿、晃动甚至自动回落的问题。做这个结构建模的时候，我没有直接套用现成的标准件库，而是先从实际使用场景倒推设计边界：日常使用时用户单手握持管身旋转底座的施力扭矩大概在0.1-0.3N·m，这个扭矩下既要保证膏体平稳上升，又不能因为配合过松导致膏体受重力自行下滑，所以螺旋导程的取值我最终定在3mm，配合面的单边间隙控制在0.015mm，既满足注塑件的脱模斜度要求，又能保证升降过程无明显旷量。建模的时候我先拆分了四个核心组成部分：透明外罩、金属质感中套、带螺旋槽的内管、承载膏体的升降托，先绘制各零件的回转体基础轮廓，再处理螺旋槽的扫描路径——这里要注意螺旋槽的起止位置要做15度的过渡圆角，避免升降托的凸耳在行程端点出现硬接触卡滞，很多新手做这类结构时容易把螺旋槽直接切到行程端点，实际装配后很容易出现旋转到尽头卡死的问题。尺寸边界上我参考了主流量产口红的通用规格，管身总高度控制在78mm，最大外径16mm，膏体伸出最大行程12mm，这个尺寸既符合单手握持的人机工程要求，也能适配常规3.5g规格的口红膏体灌装尺寸，透明外罩和中套的配合采用0.1mm的过盈配合，保证外罩扣合后不会轻易脱落，同时拔开力度控制在5N左右，符合日常使用的施力习惯。结构设计上我特意简化了不必要的卡扣结构，因为这个模型主要是用来演示口红升降的核心机理，没有加入量产款常见的防误旋卡扣、配重块等附加结构，方便初学者快速理解螺旋升降在小型容器上的应用逻辑。建模过程中各零件的配合全部采用同轴心约束，螺旋副的配合关系单独做了运动仿真验证，确保旋转底座时升降托能沿轴向平稳移动，没有出现干涉或者运动卡滞的情况，所有配合面的拔模斜度统一取1度，符合注塑模具的开模要求，如果后续要做量产延伸，只需要在这个基础结构上增加表面纹理、品牌标识位、防误旋结构即可，不需要改动核心的螺旋升降配合尺寸。
