城市通勤单速自行车结构设计

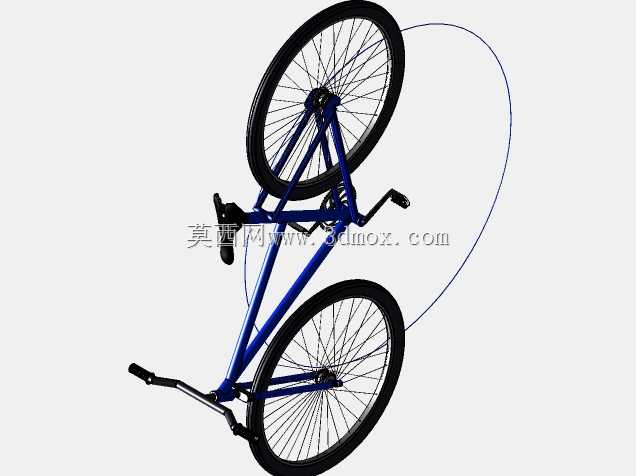

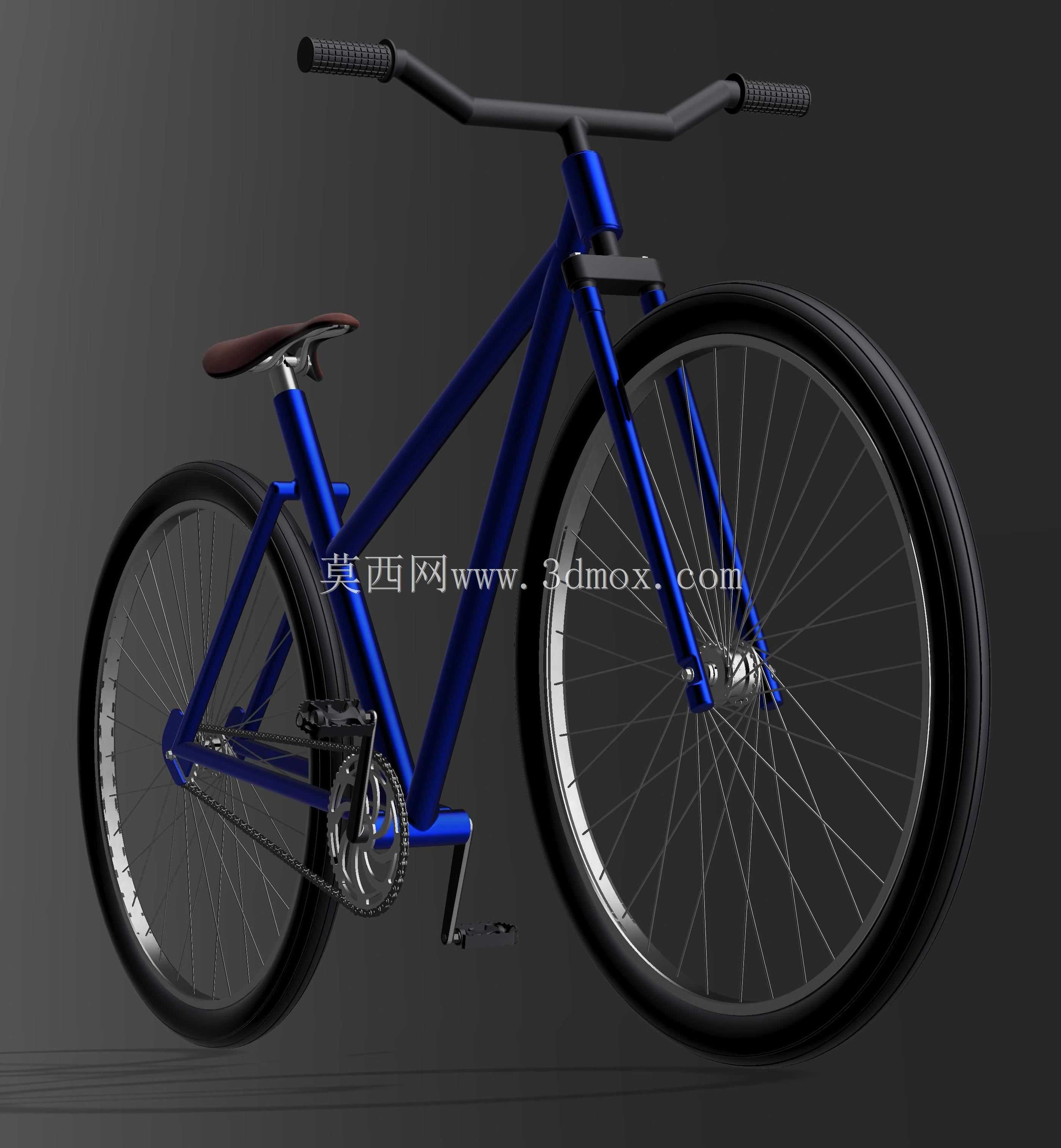

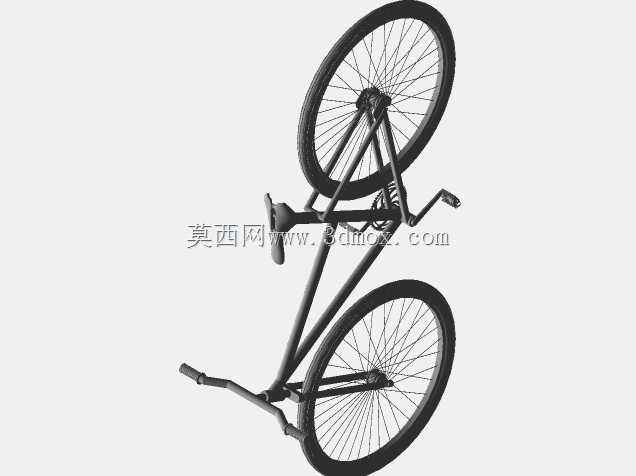

日常城市短距离出行场景中，这类单速自行车的结构设计优先兼顾轻量化与维护便捷性，没有复杂变速组件的结构能大幅降低日常使用的故障概率，适配平坦铺装路面的日常通勤、休闲骑行需求，也可作为校园、产业园区内的短途接驳代步工具。从结构设计逻辑来看，整车采用经典钻石型车架布局，三角形管材拼接结构能在控制管材壁厚、降低整体重量的同时，保证骑行过程中车架的抗扭与抗弯强度，避免踩踏发力时出现车架形变卸力的问题。建模过程中首先确定核心安装边界尺寸，以适配多数成年用户的骑行姿态为基准，先确定五通中心、头管中心、后轮轴三个关键定位点的相对位置，再依次延伸出上管、下管、立管、后上叉、后下叉的管材走向，管材连接处的过渡圆角需要做应力释放处理，避免长期交变载荷下出现焊缝位置的应力集中断裂问题。轮组部分建模时先完成花鼓、辐条、轮圈、轮胎的层级装配，辐条采用交叉编法的排布逻辑，单根辐条的长度与安装角度需要匹配轮圈与花鼓的法兰盘位置，保证轮组组装后张力均匀，不会出现偏摆问题；轮胎采用光滑胎面设计，降低铺装路面骑行的滚动阻力，轮圈宽度与轮胎的安装匹配边界需要严格控制，避免出现装胎后滑脱或者卡胎的问题。传动部分仅保留单速牙盘、飞轮与链条结构，建模时需要保证牙盘与飞轮处于同一平面，链条的节距匹配牙盘与飞轮的齿距，避免骑行过程中出现掉链、跳齿问题；车把采用直把设计，握把位置的宽度适配成年用户的肩宽，转向角度限位结构设置在头管位置，避免转向角度过大拉扯刹车线管。脚踏、鞍座的安装接口采用通用标准尺寸，方便后续用户根据自身使用需求更换适配配件，鞍座的高度调节范围预留足够的调整空间，覆盖不同身高用户的骑行姿态调整需求。建模完成后需要做全局干涉检查，确认车轮转向、脚踏转动、链条传动过程中所有运动部件不会与车架、固定件发生剐蹭，各安装位的连接孔位尺寸匹配通用标准件规格，保证加工组装时的零件互换性。
