33齿BMX自行车链轮传动结构设计

做小轮车传动系统匹配的时候，链轮的齿形精度直接决定了骑行时的链条啮合顺畅度，尤其是BMX车型经常要应对跳跃、急刹、瞬时大扭矩踩踏的工况，链轮的结构强度和安装适配性是设计时首先要考量的点。这个33齿的链轮，首先要匹配BMX常用的单速链条节距，齿廓的修形不能照搬普通通勤车链轮的参数，要考虑到骑行过程中链条可能出现的横向偏摆，每个齿的工作边都做了微小的倒角处理，避免跳齿或者卡链的情况出现。

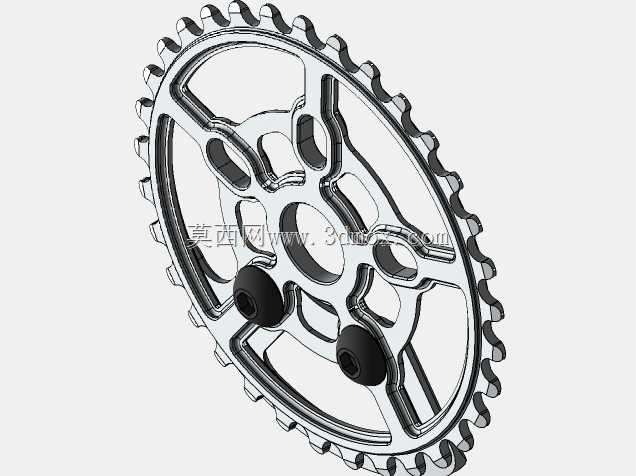

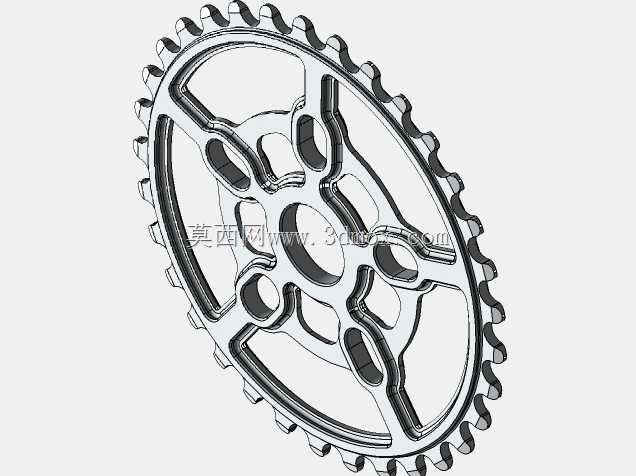

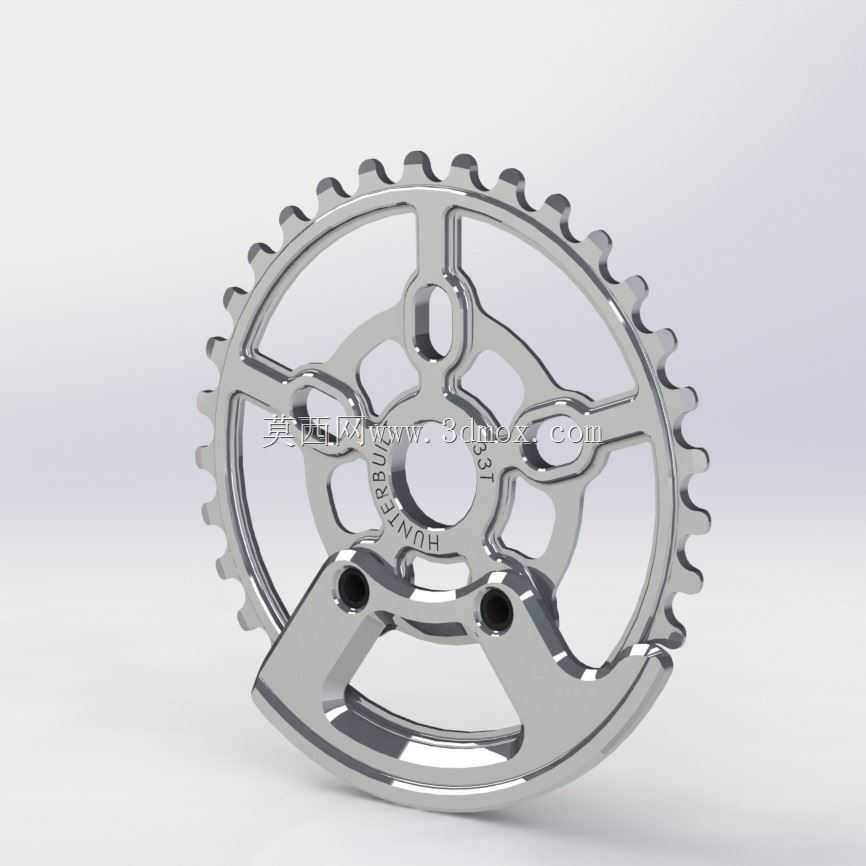

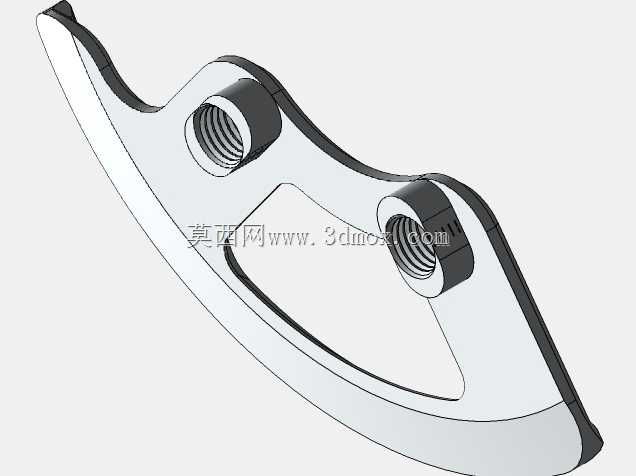

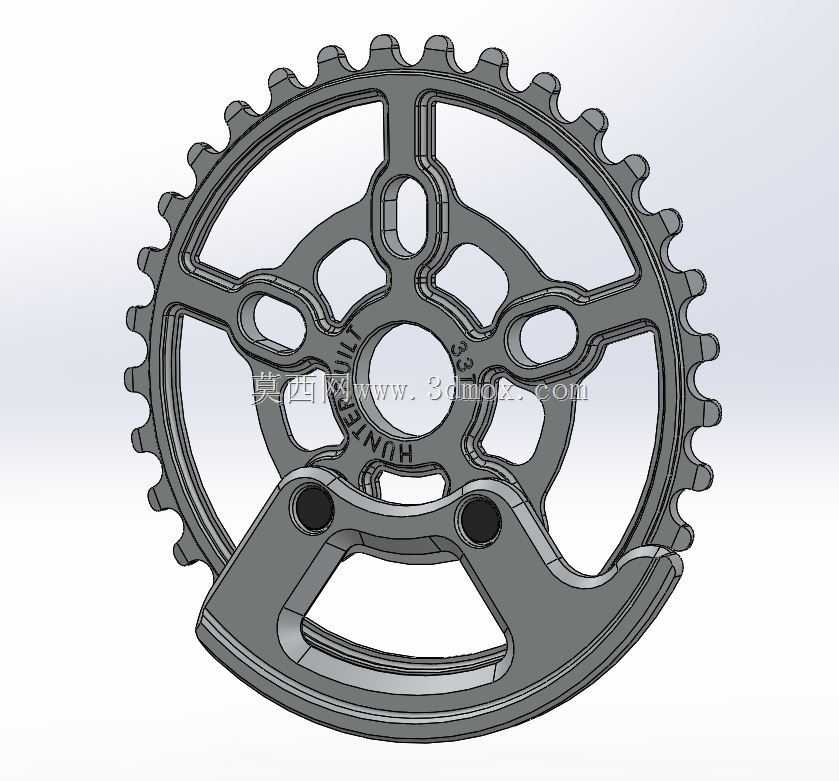

建模的时候先从齿形的基准圆开始绘制，先确定节圆、齿顶圆、齿根圆的尺寸参数，单个齿的轮廓用样条曲线拟合出啮合的工作曲面，阵列完成整圈齿形之后，再处理中部的支撑辐条结构。辐条不是等厚度设计，靠近中心安装位的位置做了加厚处理，对应两个安装固定孔的位置做了凸台加强，避免踩踏发力时出现应力集中导致的变形。链轮下部的护链结构是一体成型的，弧度刚好贴合链条的运行轨迹，既能防止链条在颠簸路况下从齿盘上脱落，也能避免骑行时裤脚被卷入链条和齿盘的间隙里。

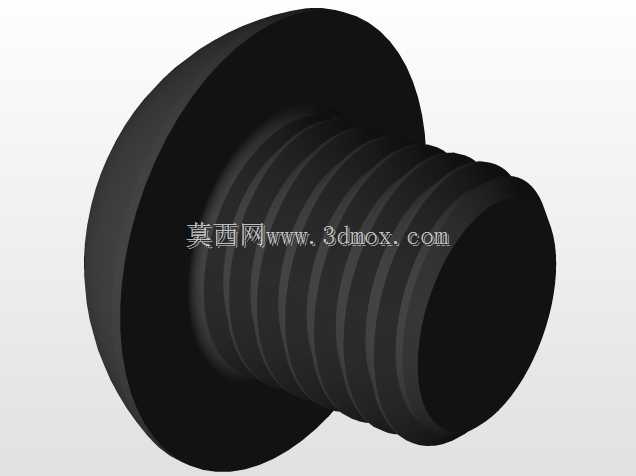

安装边界上，中心的花键孔要匹配标准的BMX曲柄安装尺寸，两个固定螺栓孔的孔距严格对应曲柄的安装位公差，孔位周边做了沉头设计，保证螺栓安装后端面不突出，不会和曲柄或者护板产生干涉。整个链轮的厚度控制在兼顾强度和轻量化的区间，边缘的齿尖做了钝化处理，避免装配或者维护时划伤手部。实际应用场景里，这类链轮主要适配特技动作类的小轮车，能承受瞬时的大扭矩踩踏冲击，齿形的耐磨设计也能延长在户外非铺装路面骑行的使用寿命，建模过程中每一处的圆角过渡都对应实际加工的工艺要求，没有出现无法铣削加工的尖锐内角，不管是做数控加工样件还是开模量产，结构都具备可制造性。
