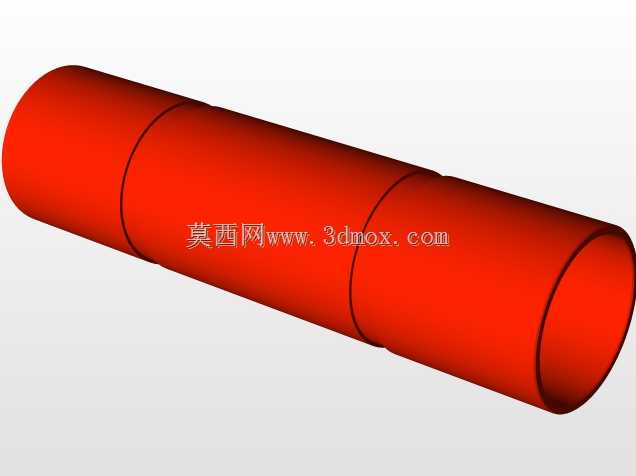

双拉链式管体固定夹结构设计

这款管夹结构主要面向多管路并行排布的改装场景，常见于实验室气路改造、小型设备内部管线固定、定制化导电管路布设等工况，解决传统卡箍拆装麻烦、不同管径适配性差的问题。实际使用时，无需完全拆解整套管路，只需松开两侧拉链结构即可完成管夹的加装或位置调整，大幅降低后期管线维护的拆装工作量。设计上采用分体式组合结构，底座部分预留两个拉链带的安装位，中间管周设计了环形硅胶装配槽，装配时将硅胶圈套在中间管外壁，既能填充管夹与管壁之间的间隙避免硬接触磨损管壁，也能起到一定的防滑、密封减震作用，适配不同表面公差的管材。两侧的拉链结构选用耐磨柔性材质，拉紧后可牢牢箍住外层管路，默认适配95毫米直径的主管，针对其他管径的使用需求，可通过调整拉链的锁止位置、更换对应厚度的硅胶圈完成适配，无需重新加工整个夹具体。夹体本身采用25mm厚的导电材质加工，可满足需要管路接地、静电导出的特殊工况，避免管路内输送介质过程中产生静电积聚的风险。建模过程中先绘制底座的基体轮廓，拉伸切除出中间管的穿装孔位，在孔壁预留硅胶圈的安装槽深度，随后绘制两侧拉链带的安装卡槽，确保卡槽尺寸与拉链带的织带厚度匹配，避免装配后出现松旷。完成基体结构后，单独绘制拉链的链牙与拉锁结构，装配时验证拉链拉紧后的行程是否满足不同管径的箍紧需求，再将硅胶圈作为柔性件装配到对应槽位，检查硅胶圈压缩量是否在合理区间，既保证贴合度又不会因压缩量过大导致硅胶圈过早老化失效。最后完成导电材质的外观渲染，验证整体结构的装配干涉情况，调整边角的倒角尺寸，避免安装时锐边划伤操作人员或管线外壁。整个结构没有复杂的异形曲面，加工难度低，普通的铣削设备即可完成夹体基体的加工，拉链部分可选用标准件直接装配，有效控制整体制造成本，适合小批量定制化的管路固定需求。
