15mm规格180度半圈快拧旋钮结构

做设备调试工装和小型检具的结构设计时，经常会遇到需要频繁拆装、快速锁紧的工位，比如工装夹具的快速压合、检测治具的盖板固定、小型实验设备的舱门锁紧，这类场景如果用普通螺纹旋钮，操作人员往往要拧十多圈才能完成锁紧或松开，反复操作下不仅效率低，长时间拧动还会造成手部疲劳，尤其是在产线批量调试的工位，操作效率的差距会直接影响整线节拍。这款半圈拧紧结构就是针对这类痛点设计的，核心功能是把常规螺纹连接需要10到20圈的旋合行程，转换为仅需转动180度也就是半圈的操作，就能完成可靠锁紧，大幅缩减操作行程，提升频繁拆装场景下的操作效率。

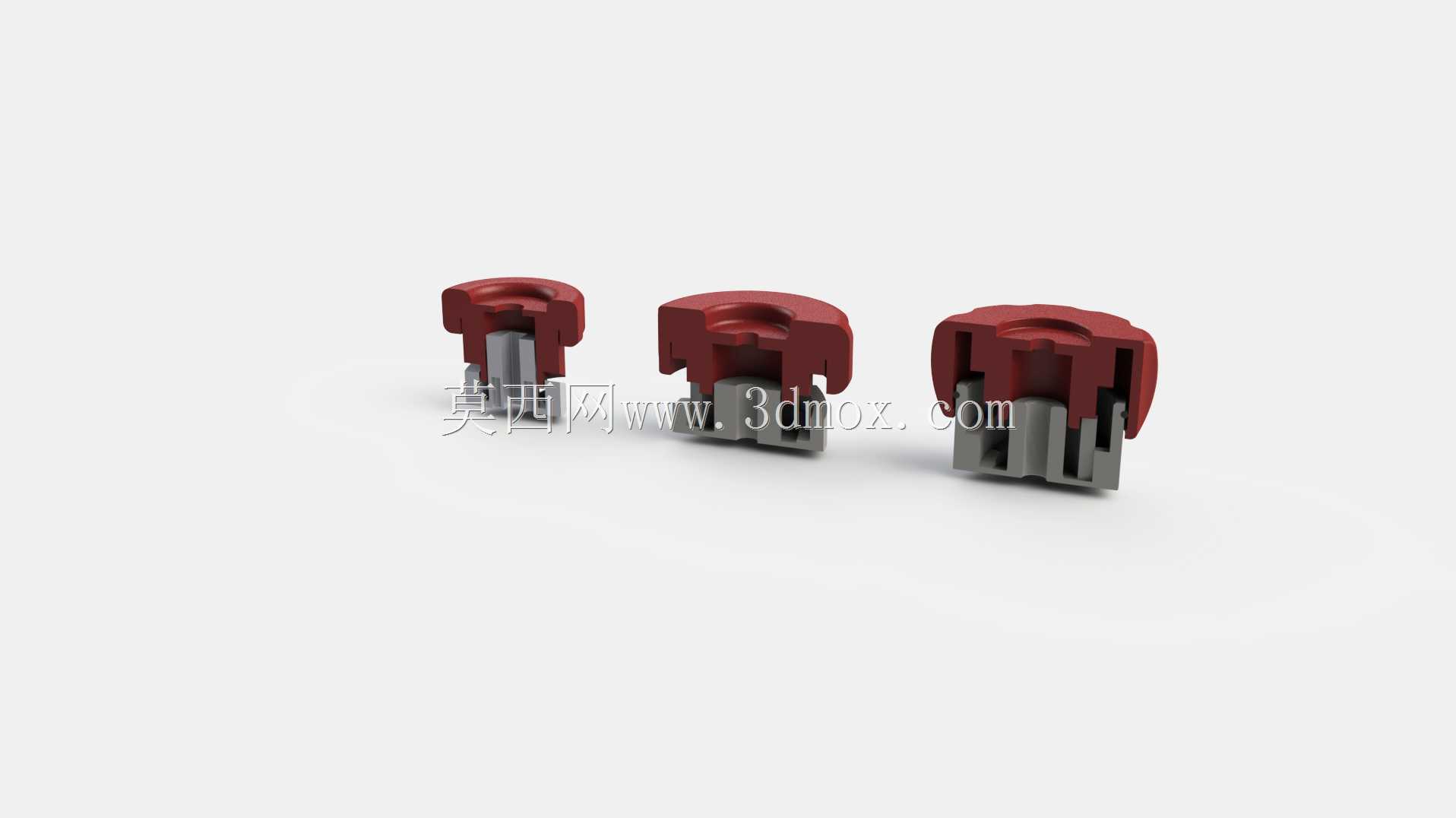

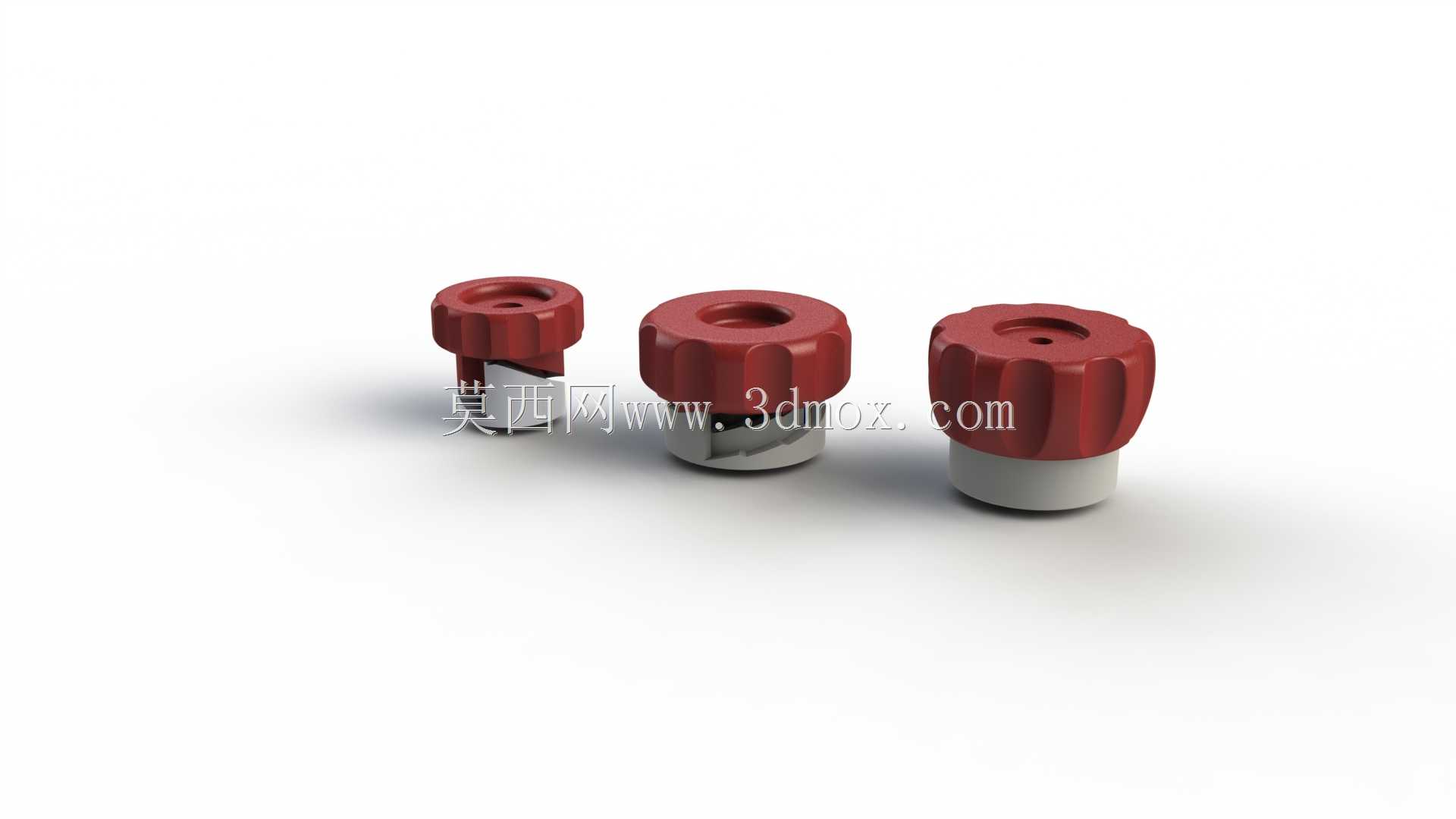

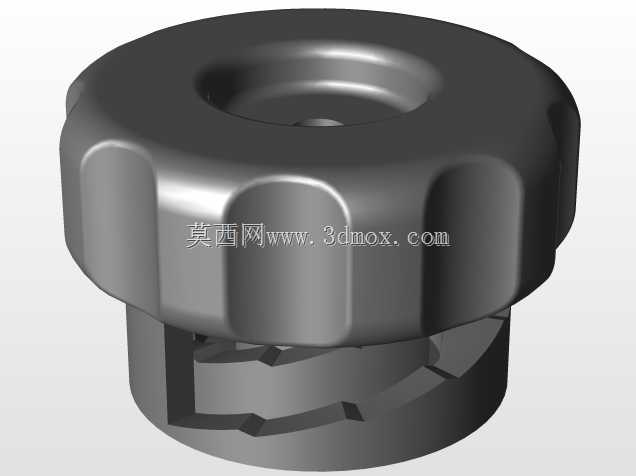

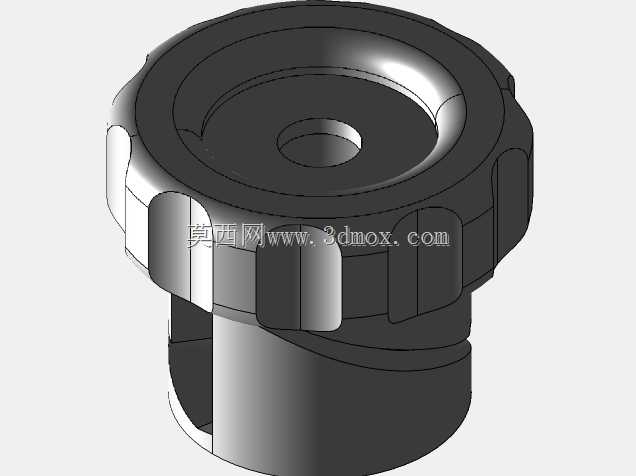

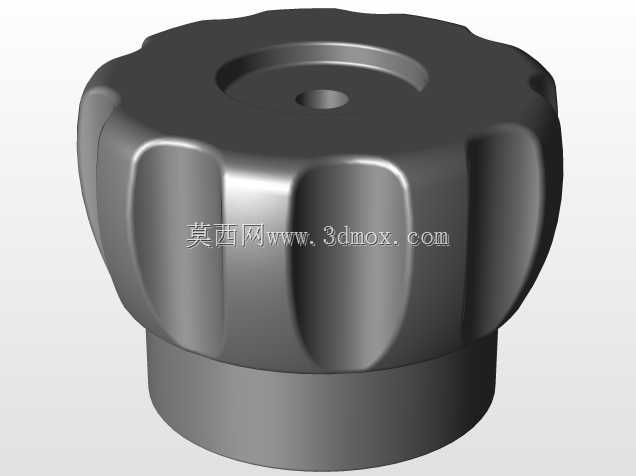

从结构设计逻辑来看，这款部件的核心是把连续螺纹的旋合转化为凸轮式的卡合锁紧，上部的红色旋钮部分做了竖向防滑滚花，方便操作人员施力，滚花的深度和间距经过适配，戴薄劳保手套操作时也不会打滑，旋钮下部的灰色基座是和安装基体配合的部分，基座内部做了导向卡槽和偏心锁紧结构，当旋钮转动180度时，偏心结构会带动卡紧块径向位移，抱紧配合的螺杆或者卡入安装座的卡槽，实现无间隙锁紧，反向转动半圈即可快速松开，不需要持续旋动多圈。外形尺寸上这款部件的主体直径适配15mm的安装空间，整体高度控制在紧凑范围内，安装时只需要在安装面板上开出对应直径的安装孔，把基座嵌入固定即可，不需要额外预留多圈旋拧的操作空间，对安装边界的要求更低，适合在空间紧凑的小型工装、便携设备上使用。

建模的时候先从下部基座开始绘制，先画出基座的圆柱轮廓，切除出内部的偏心卡槽和导向槽，注意卡槽的拔模角度要控制在1度以内，保证锁紧时不会出现卡滞或者松脱，之后绘制上部的旋钮部分，先做主体圆柱，再阵列切除出防滑的滚花凹槽，旋钮和基座的配合轴径要保留0.1mm的间隙，保证转动顺畅不会卡涩，之后绘制内部的锁紧卡块，卡块的偏心行程要和180度的转动角度匹配，保证转到极限位置时能提供足够的锁紧力，不会因为震动出现松脱。最后给不同部件分配对应的材质外观，上部旋钮用工程塑料的质感，下部基座用硬质耐磨塑料的质感，装配完成后要做干涉检查，确认转动半圈的全程没有部件干涉，锁紧位置的卡合量足够，不会出现滑位的情况。这类快拧结构在实际应用中，除了工装治具，还可以用在小型机箱的快拆盖板、户外设备的快速舱门、摄影器材的快装结构上，只要是需要频繁拆装、要求快速锁紧的场景，都能适配这种半圈拧紧的结构，相比普通的手拧螺丝，操作效率能提升数倍，而且锁紧力稳定，不会因为操作人员的力度差异出现锁紧不足或者过紧拧死的情况。
