农用运输车辆行走支撑橡胶轮结构

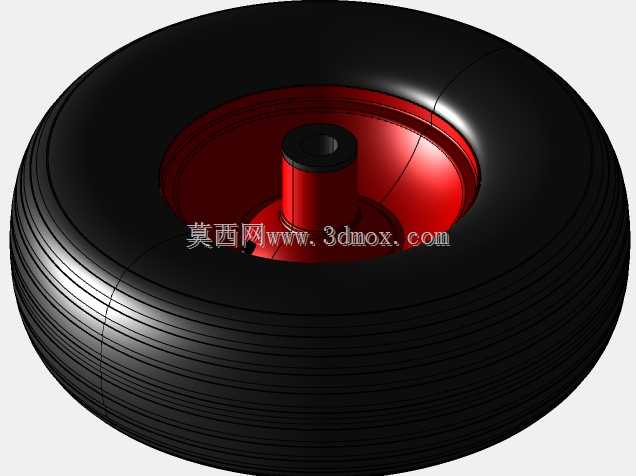

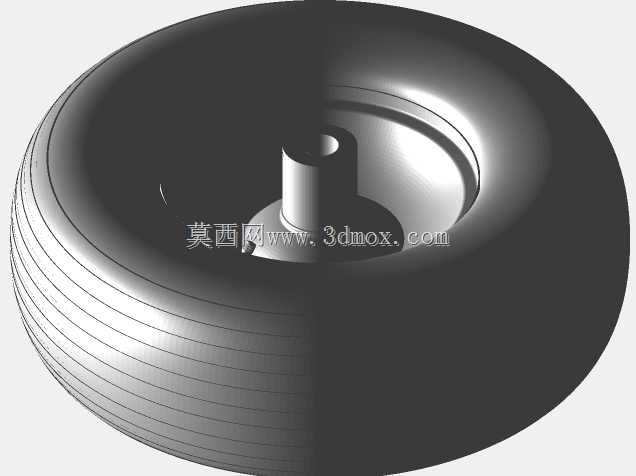

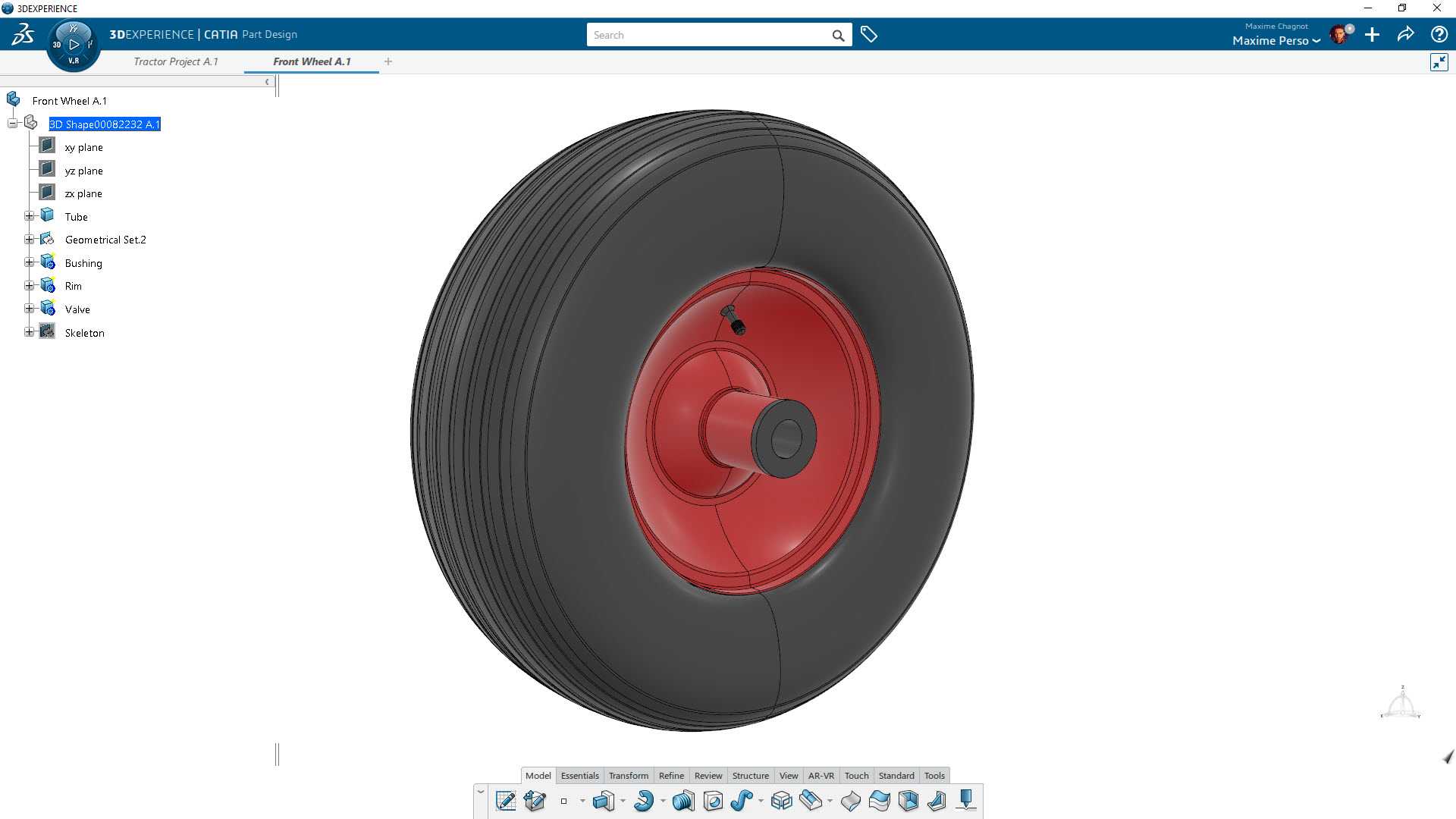

这类行走轮主要适配中小型农用拖拉机的从动轮位，也可改装用于短途农用转运拖车、小型田间作业机具的移动支撑，在非铺装的田埂、土路场景下承担整机重量传递、缓冲路面冲击的作用，同时要兼顾泥泞地块的抓地性能与硬质路面的耐磨表现。设计初期先明确安装边界：轮毂中心的安装轴孔需匹配对应机型的转向节轴径，轮辐的螺栓孔分布圆直径要和原车制动鼓、轮毂轴的安装位完全对齐，避免出现安装干涉；轮胎外径、轮辋宽度要符合整机的离地间隙要求，不能因为轮径偏差影响拖拉机的通过性与转向角度。建模时先从轮胎外轮廓入手，先绘制胎面的纵向排水沟槽截面，沿胎面圆周阵列生成连续的防滑纹路，胎侧的弧度要兼顾橡胶硫化成型的脱模需求，避免出现过小的内凹倒角导致生产时滞气。轮毂部分先做轮辋的卷边结构，再绘制冲压成型的轮辐曲面，中心的轴套凸台要做拔模斜度，表面的安装孔位要标注形位公差，保证和轴配合的同轴度要求。实际结构上，橡胶胎体内部预设了帘布层的安装空间，轮毂与轮胎接触的轮辋边缘做了圆弧过渡，避免长期承重后割伤胎圈；轮辐上的减重孔在不影响结构强度的前提下降低了整体重量，中心的注油孔位对应轴套的润滑通道，方便日常维护时加注黄油。建模过程中先完成单个沟槽的特征构建，通过圆周阵列生成全部胎纹，再对胎侧与胎面的衔接处做圆角过渡，避免应力集中；轮毂部分先做旋转特征生成基础轮廓，再拉伸切除出安装孔与减重孔，最后对所有锐边做倒钝处理，匹配冲压加工的工艺要求。这类轮子在实际使用中要承受田间作业时的侧向冲击力，所以轮辐与轮辋的衔接处做了加厚处理，胎面的胶料厚度从中心到胎侧逐步递减，既保证胎面耐磨，又能让胎侧有足够的形变空间缓冲颠簸。
