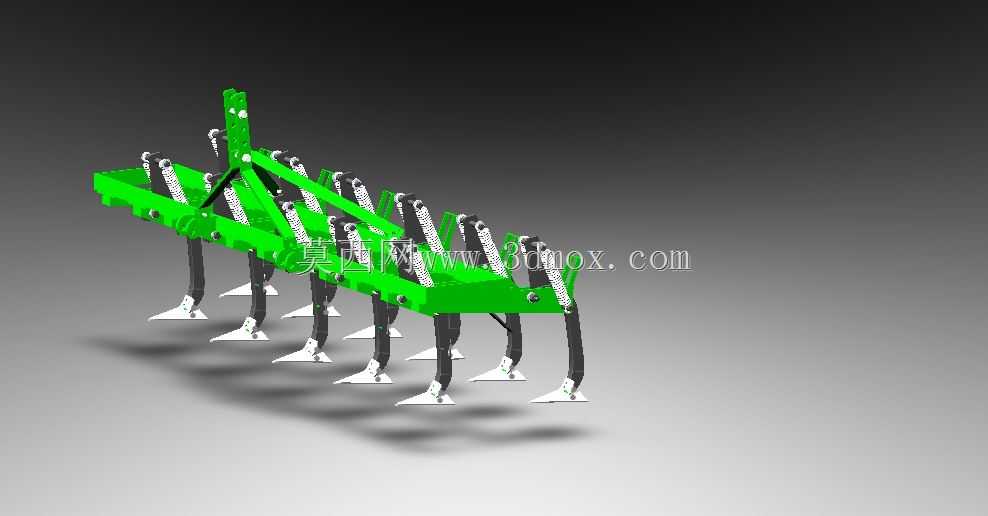

农用弹齿式耕耘整地作业机具结构

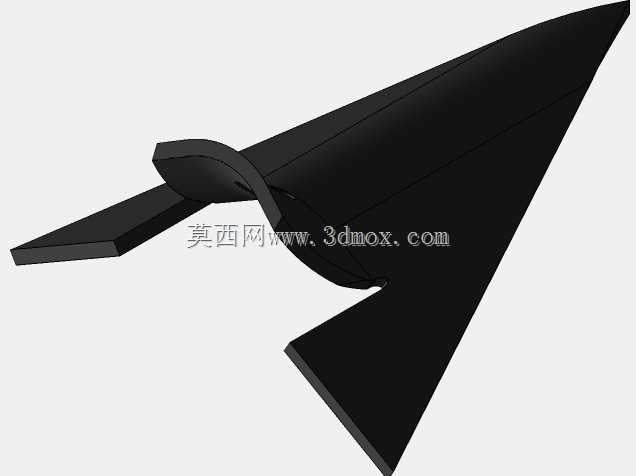

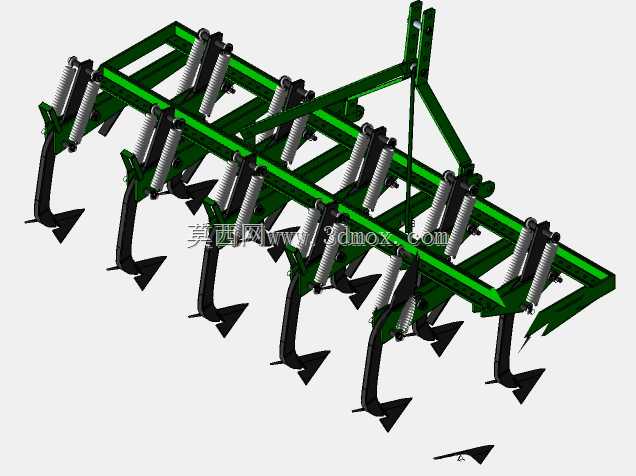

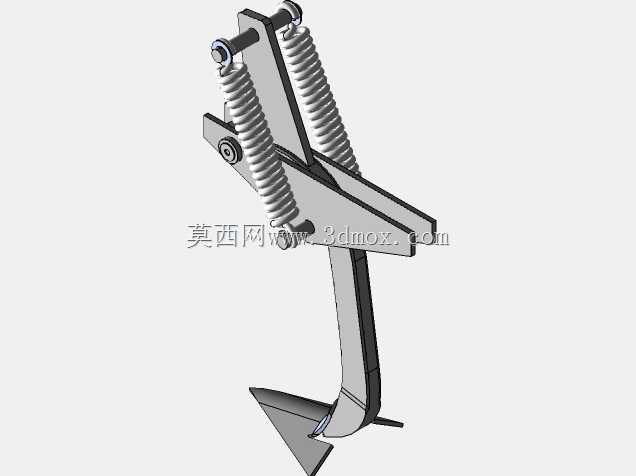

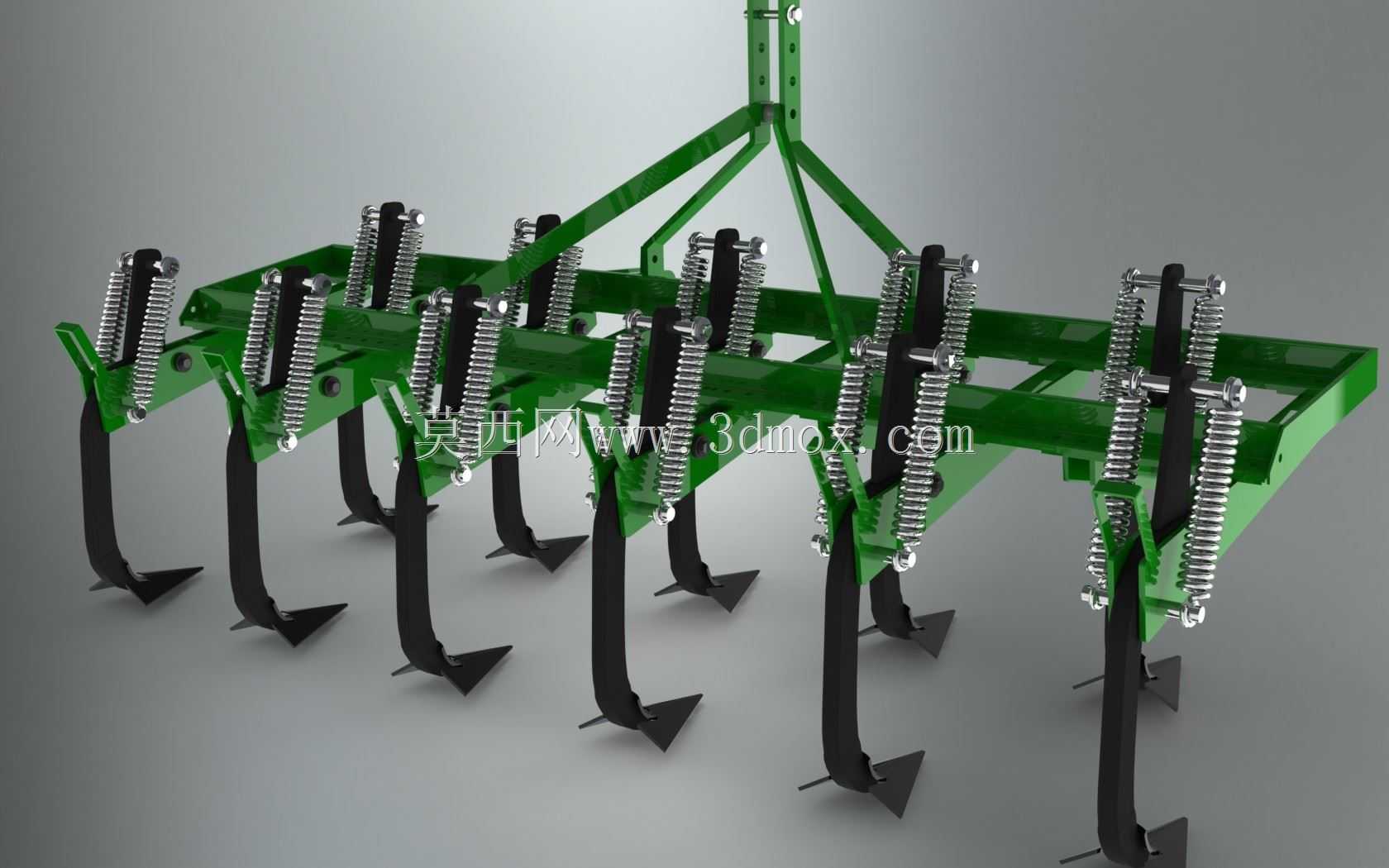

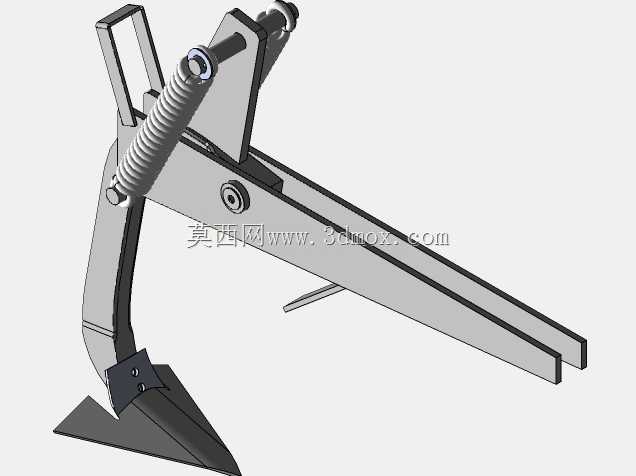

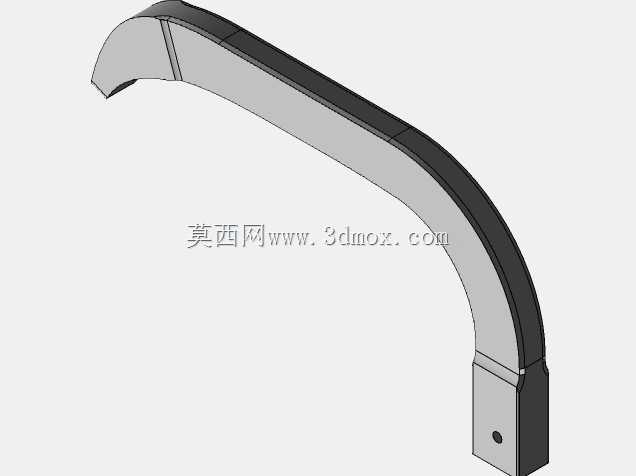

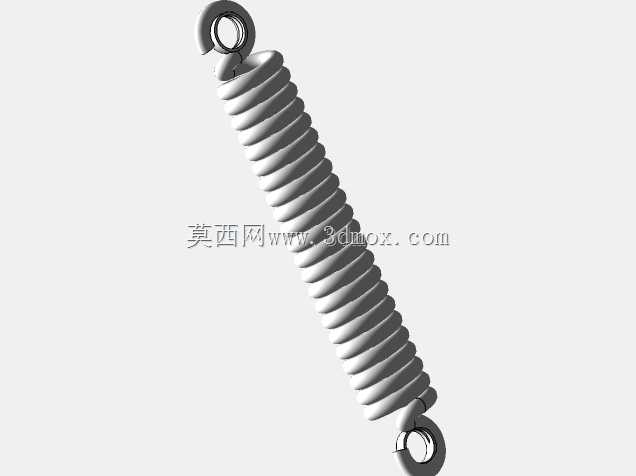

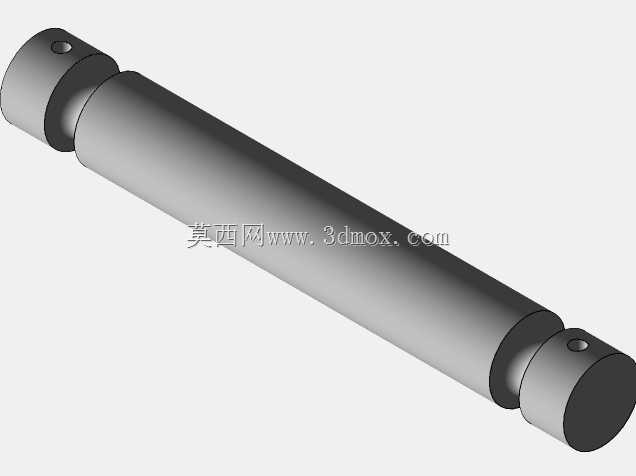

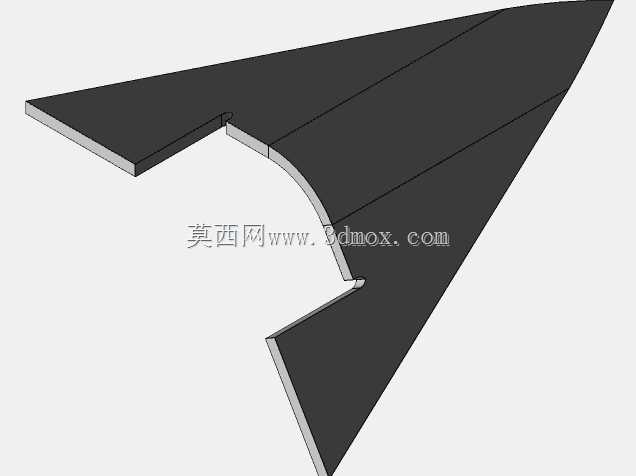

这款耕耘作业机具主要适配旱作农田的播前整地、苗期中耕松土作业场景，在东北、华北的大田种植区，这类设备常配套大马力拖拉机后置三点悬挂结构使用，作业时可一次性完成表层土壤破碎、板结层破除、作物残茬混埋的多道工序，相比传统铧式犁作业，对土壤团粒结构的破坏更小，更适合保护性耕作的农艺要求。从结构设计来看，整机采用框架式焊接机架作为承载主体，主梁采用矩形截面型钢焊接成型，兼顾结构刚性与整机重量控制，三点悬挂连接座的安装孔位严格遵循农用拖拉机后置悬挂的通用尺寸边界，上拉杆连接点与两个下拉杆铰接点的相对位置，适配50-120马力段拖拉机的悬挂行程范围，作业时可通过拖拉机液压系统控制整机的作业深度，最大入土深度可根据不同地区的土壤条件调整，常规作业状态下的耕深稳定在12-18厘米区间，满足多数旱作作物的根系生长土层要求。每个耕作单体都配备独立的弹簧复位缓冲结构，圆柱螺旋压缩弹簧套在导杆外侧，当耕作齿遇到土壤中的石块、作物残根等硬质障碍物时，耕作齿可绕上部铰接点向上抬升避让，越过障碍物后在弹簧预紧力作用下自动复位到设定作业深度，避免刚性碰撞导致的齿柄弯折、机架变形问题，这种单体独立缓冲的设计思路，大幅降低了复杂地块作业时的设备故障率。耕作齿采用弯柄式箭形铲结构，铲尖采用耐磨合金钢材质热处理成型，刃口角度经过优化，入土时的切削阻力更小，作业过程中可将下层板结土壤切开抬升，配合机架的横向振动作用将土块破碎，相邻耕作齿的横向间距经过排布设计，作业幅宽内无漏耕死角，同时不会对作物根系造成过度拉扯损伤，适配玉米、大豆等中耕作物的行间松土作业需求。机架的横向排布上，耕作单体按照等间距布置，整机横向作业幅宽可覆盖拖拉机后轮的碾压轨迹，作业时可将拖拉机压实的轮迹区域土壤充分疏松，避免轮迹处土壤板结影响作物出苗。设备的运输状态下，可通过液压悬挂将整机提升至距地面30厘米以上的高度，满足农村道路的通行限界要求，机架两侧的边梁做了圆弧过渡处理，避免作业或运输过程中刮蹭田埂或周边障碍物。
