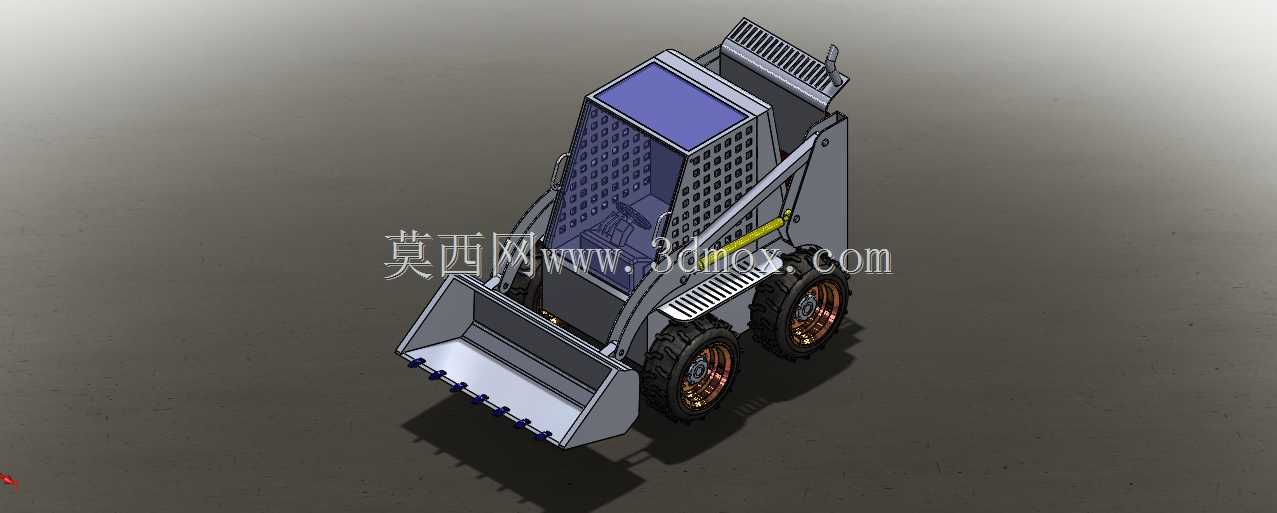

轮式滑移装载机物料搬运设备结构设计

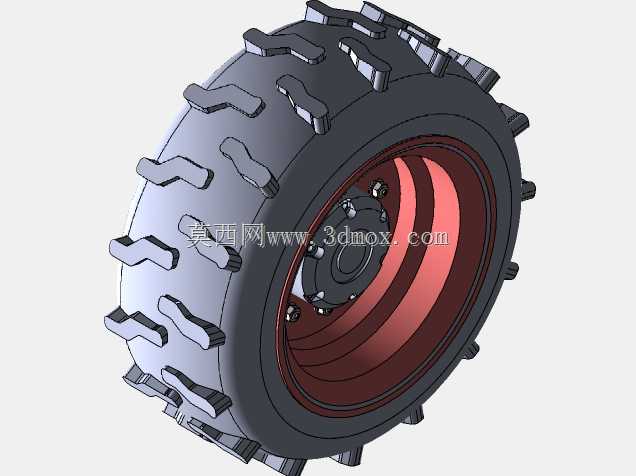

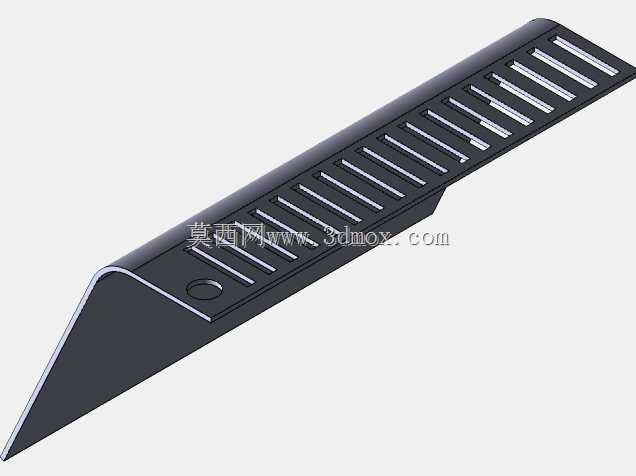

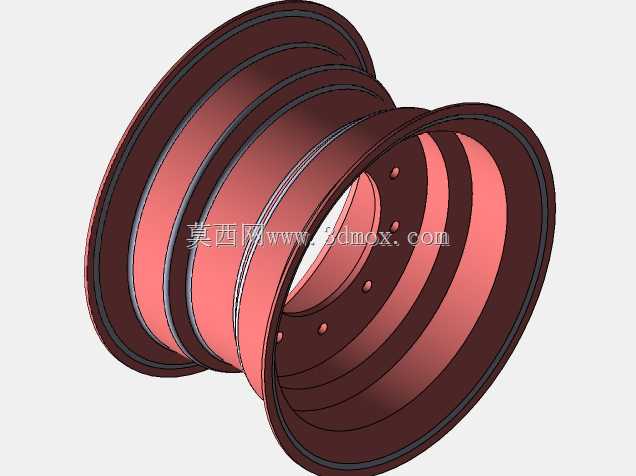

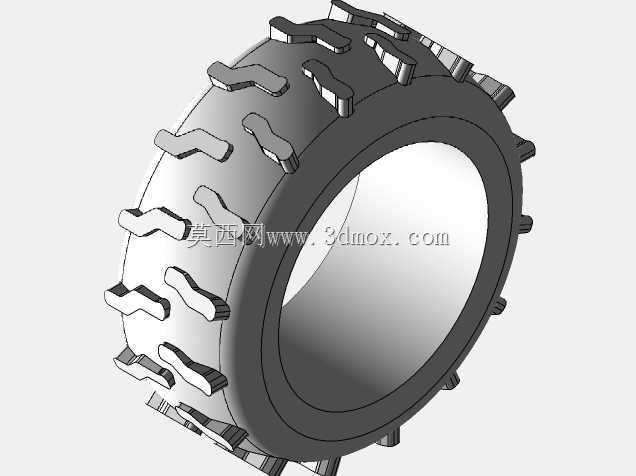

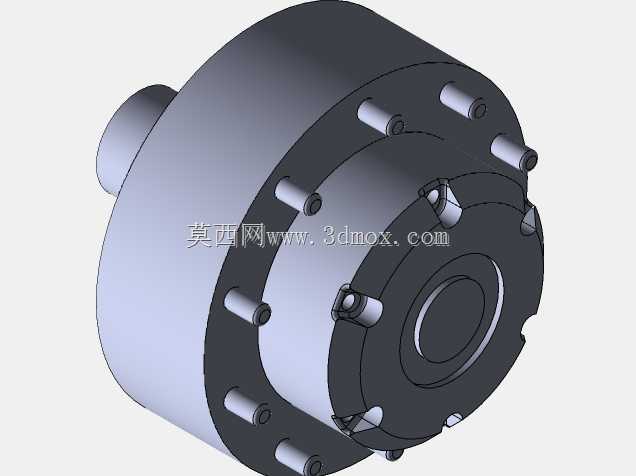

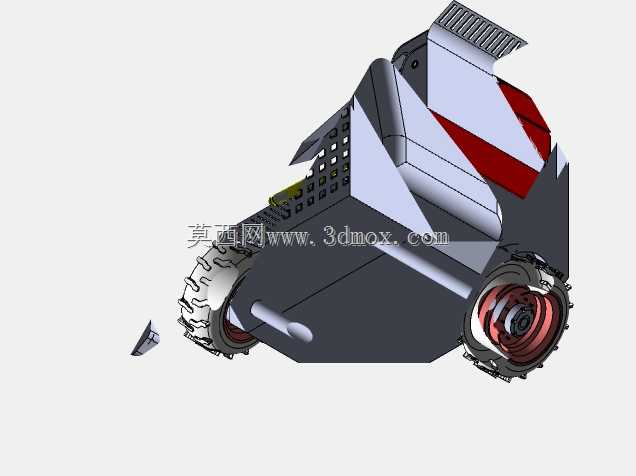

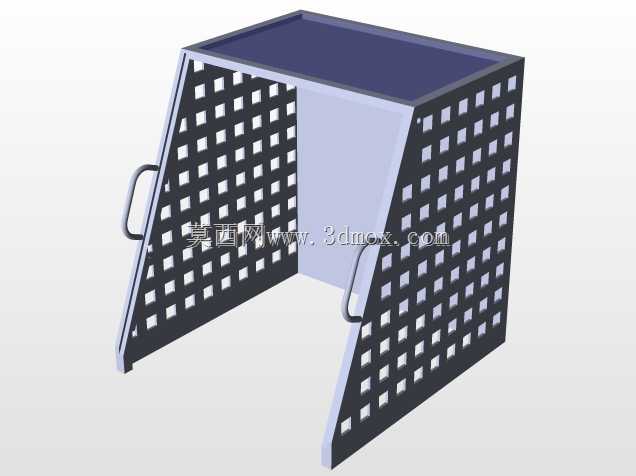

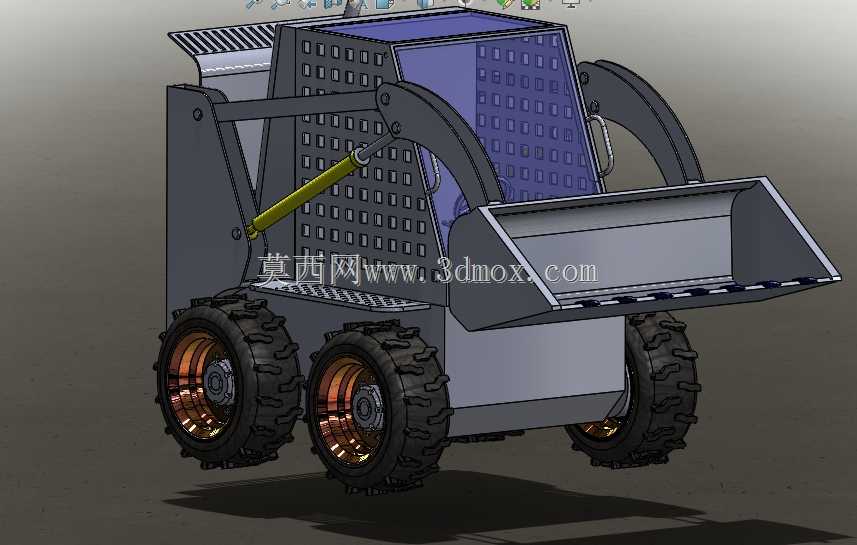

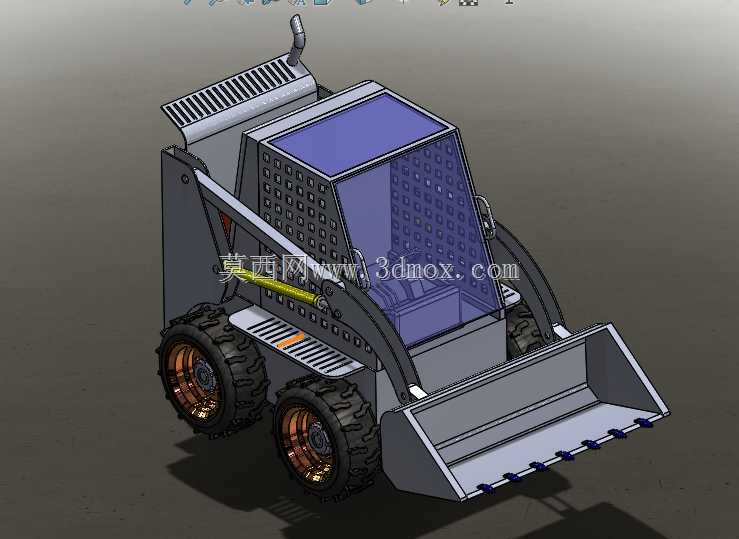

这款轮式滑移转向的物料搬运设备，核心应用场景集中在狭小厂区内的散料转运、车间工位间的物料倒运、仓储区域的托盘货物短距离移位，以及市政施工中狭窄巷道的土方清理作业，凭借原地转向的特性，它能在普通叉车无法回转的局促空间内完成装卸动作，适配厂房内部通道宽度不足三米的作业环境。从功能特性来看，设备前置的铲斗可根据作业需求快速更换，除了标配的通用铲斗完成散料铲装，还可更换货叉实现托盘货物举升、更换抱夹完成桶装物料搬运，动臂采用双侧平行连杆结构，举升过程中铲斗角度保持稳定，避免物料洒落，封闭式驾驶室配备防护网结构，可抵御作业过程中飞溅的碎石、物料撞击，保障操作安全，四轮驱动的行走系统配合大花纹越野轮胎，可在硬化厂区地面、砂石临时路面甚至轻度泥泞场地保持足够抓地力，不会出现打滑陷车问题。做三维建模时，首先确定整机的安装边界尺寸，整机长度控制在2.6米以内，含动臂最大举升高度为2.4米，机身宽度控制在1.2米，满足狭小空间通行要求，建模第一步先搭建行走轮系的基准骨架，确定四个轮胎的安装位置、轮距与轴距参数，预留行走马达的安装空间，随后搭建驾驶室的框架结构，确定驾驶座椅、操纵杆的布置位置，保证操作视野无遮挡，之后进行动臂与铲斗的连杆机构建模，反复调整铰接点位置，验证举升、收斗的动作行程是否存在干涉，确认液压油缸的安装行程匹配举升力需求，最后完成机罩、散热格栅、排气装置等外观覆盖件的建模，所有部件装配完成后进行全局干涉检查，确认轮胎转向、动臂摆动、铲斗翻转全行程无部件碰撞，同时核对各部件的安装螺栓孔位、液压管路走向是否符合实际装配要求，建模过程中对钣金覆盖件预留合理的折弯余量，对焊接结构件预留焊接收缩公差，保证模型导出的工程图可直接指导生产加工。
