仓储物流用自动导引堆垛叉车结构设计

这款自动导引堆垛叉车的三维结构，完全围绕厂内仓储物流的实际作业需求搭建，没有冗余的装饰性结构，所有部件都服务于无人化物料转运、高位堆垛的核心作业场景。在电子制造原料仓、电商前置仓、汽车零部件线边仓这类需要24小时连续周转的场景里，这类设备可以完全替代人工驾驶的手动堆垛车，沿着预设的磁条、二维码或者激光反射板路径自动行驶，不需要操作人员跟车，就能完成托盘货物从入库暂存区到货架位、从线边缓存区到产线上料点的转运堆垛作业，能大幅降低窄通道内的人工操作碰撞风险，也能适配恒温、无尘这类人员不宜长时间停留的特殊仓储环境。

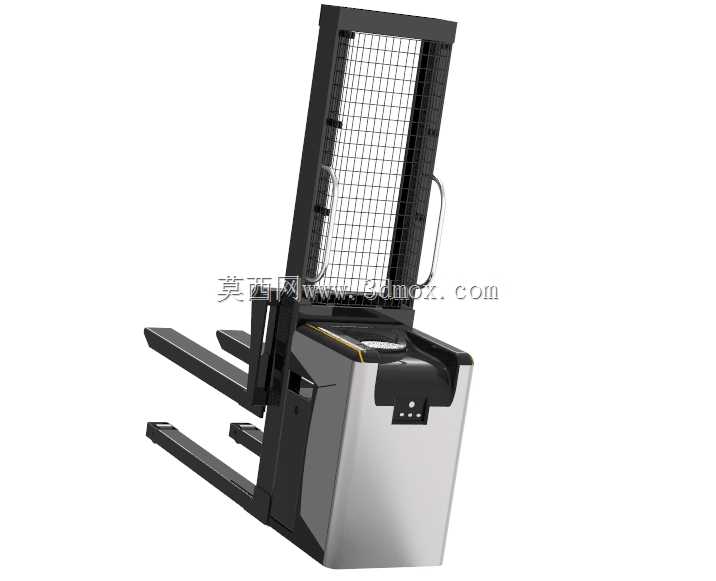

从功能特性上看，该结构保留了步行式堆垛车的紧凑机身优势，同时整合了自动导引的传感安装位：前部双货叉的叉齿长度按照标准欧标、国标1200mm*1000mm托盘的进叉深度设计，叉齿间距可适配绝大多数平托盘的进叉口尺寸，起升门架采用两级伸缩结构，背部的防护网格既可以避免起升过程中货物意外滑落砸到车体核心部件，也不会遮挡门架后部的导航传感器信号采集。车体前部的操作面板区域预留了手动/自动模式切换的安装位，方便调试阶段或者异常处置时人工接管操作，两侧的弧形扶手既可以在手动模式下供操作人员扶持借力，也集成了急停按钮的安装点位，符合工业车辆的安全设计规范。

设计过程中优先考虑了窄通道作业的通过性，车体整体宽度控制在1米以内，最小转弯半径适配1.8米宽度的仓储通道，不需要对现有仓储地面做大规模改造就能直接部署。电池舱布置在车体下部的配重区域，既可以平衡前部货叉满载起升时的倾覆力矩，也方便后期快速更换电池实现不间断作业。行走轮与承载轮的安装位置经过反复校核，满载状态下的轮压分布均匀，不会对普通环氧地坪造成过度压损。门架的起升导轨采用侧置布置，避免了导轨遮挡驾驶员（手动模式下）或者前置传感器的视野，起升链条的张紧调节结构预留了足够的操作空间，后期维护时不需要拆解大面积的车体护板就能完成张紧度调整。

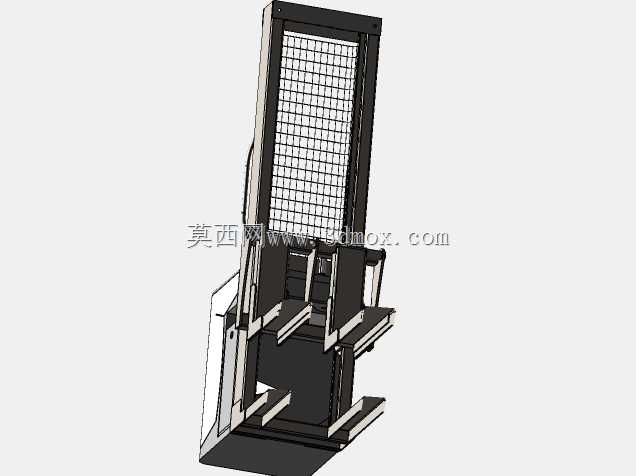

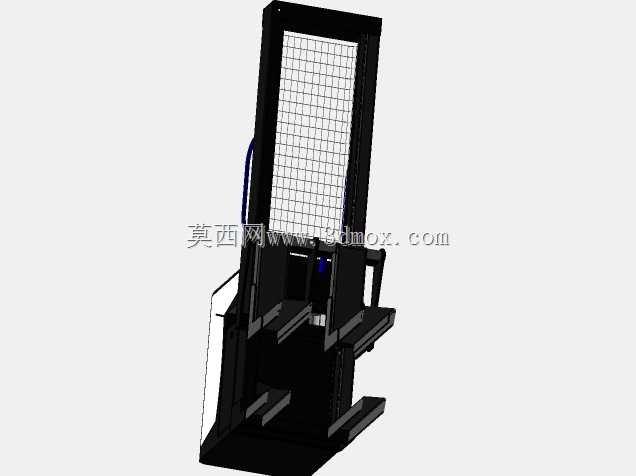

整个建模过程完全按照实际加工装配的层级搭建，车体的钣金护板、门架的型钢构件、货叉的焊接组件、内部的液压管路排布都做了1:1的还原，没有做过度的简化处理，不管是用来做仓储物流方案的仿真演示，还是做同类设备的结构参考设计，都能直接提取对应的安装边界、运动行程参数，不需要再重新核对核心部件的干涉问题。比如货叉起升到最高位时，门架的后倾角度、护顶架（该款为步行式无护顶架结构，背部防护网的最高位置）与上层货架的安全距离，都按照实际作业的安全间隙做了预留，不会出现仿真运动时的部件碰撞问题。
