壁挂式PS4游戏手柄收纳支撑支架

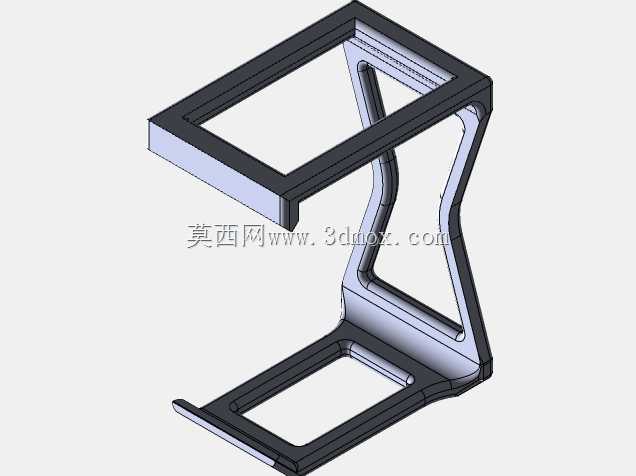

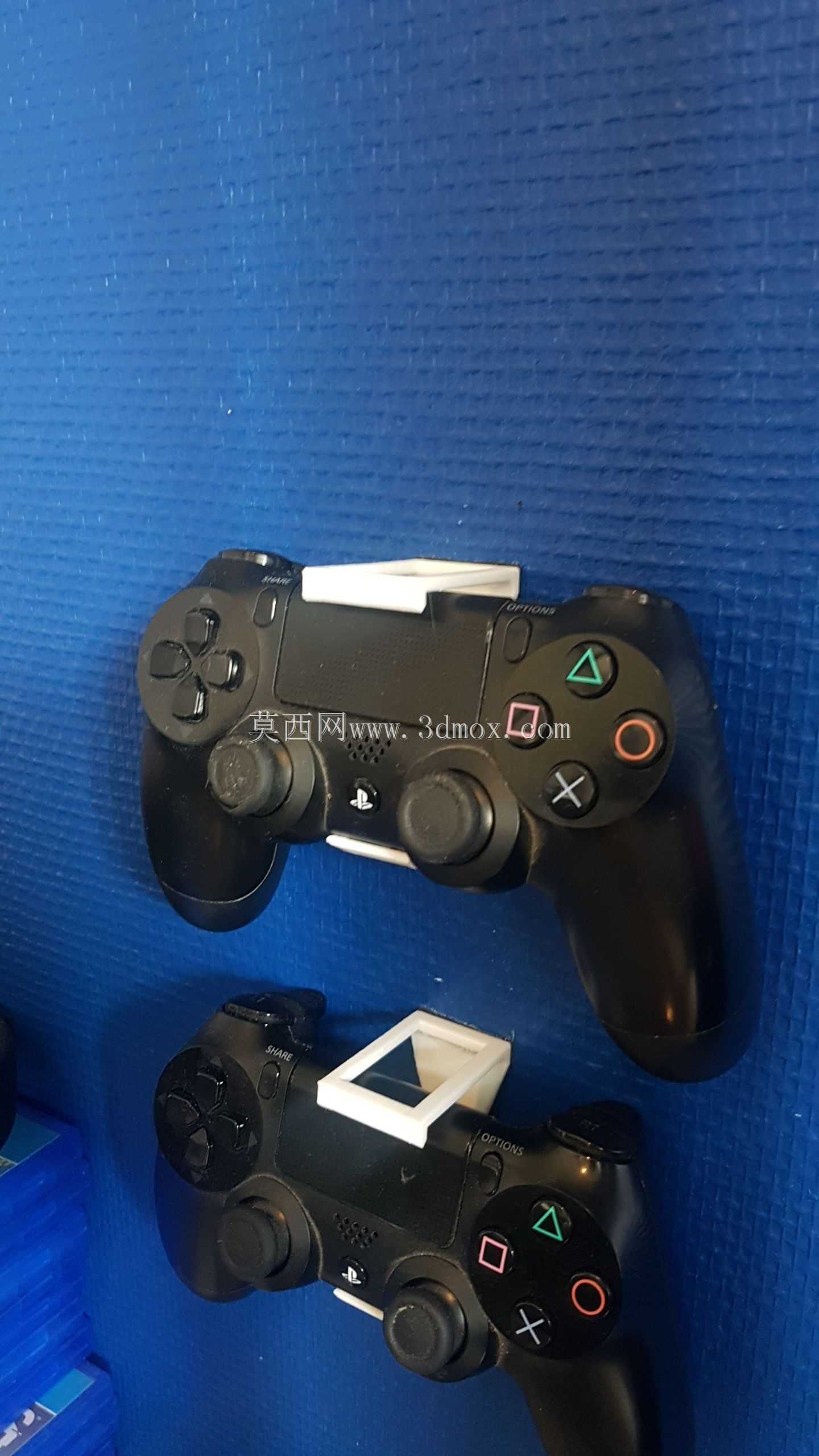

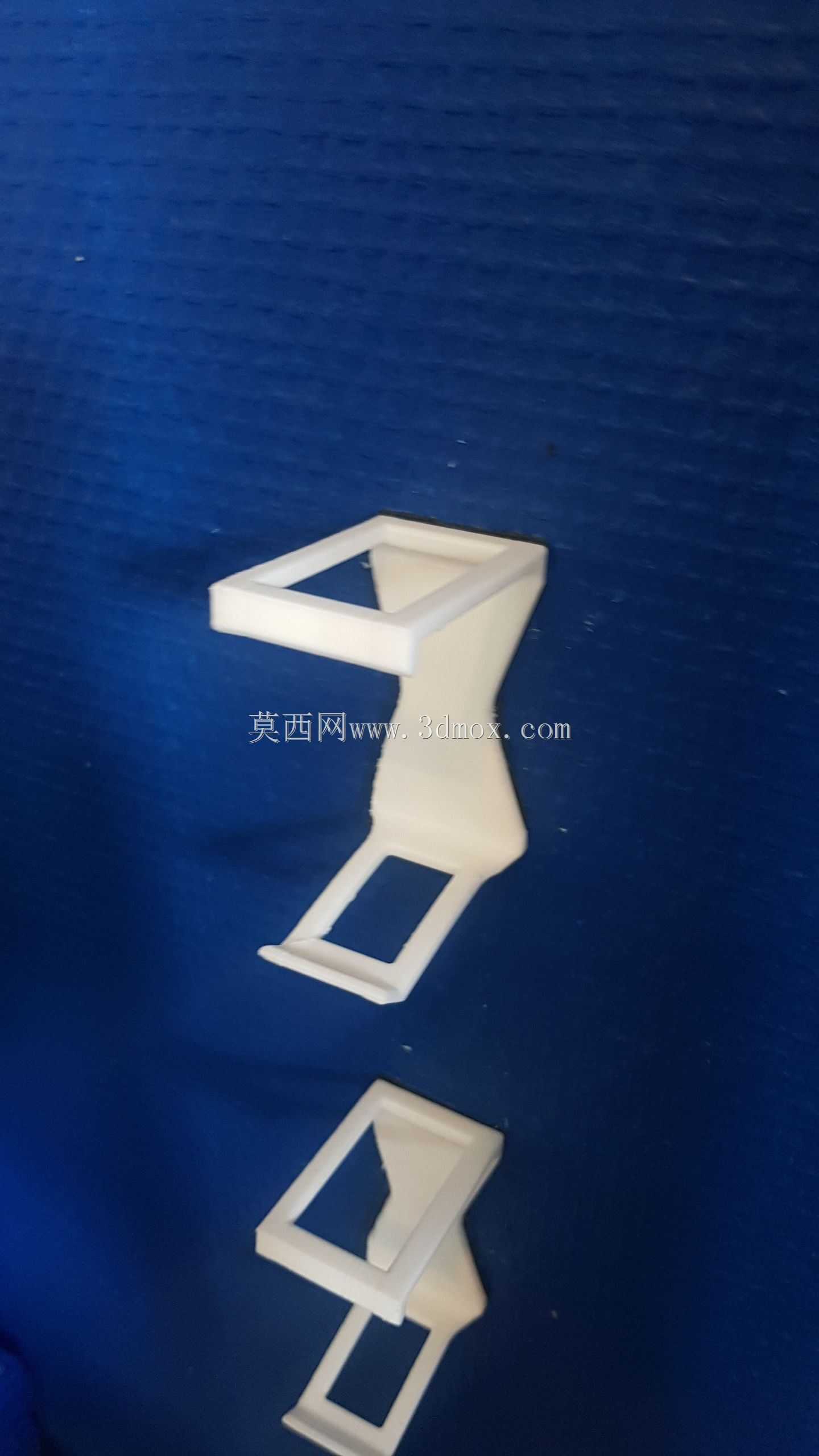

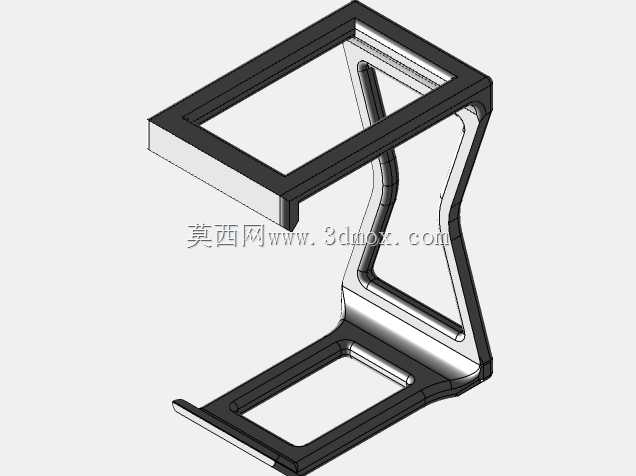

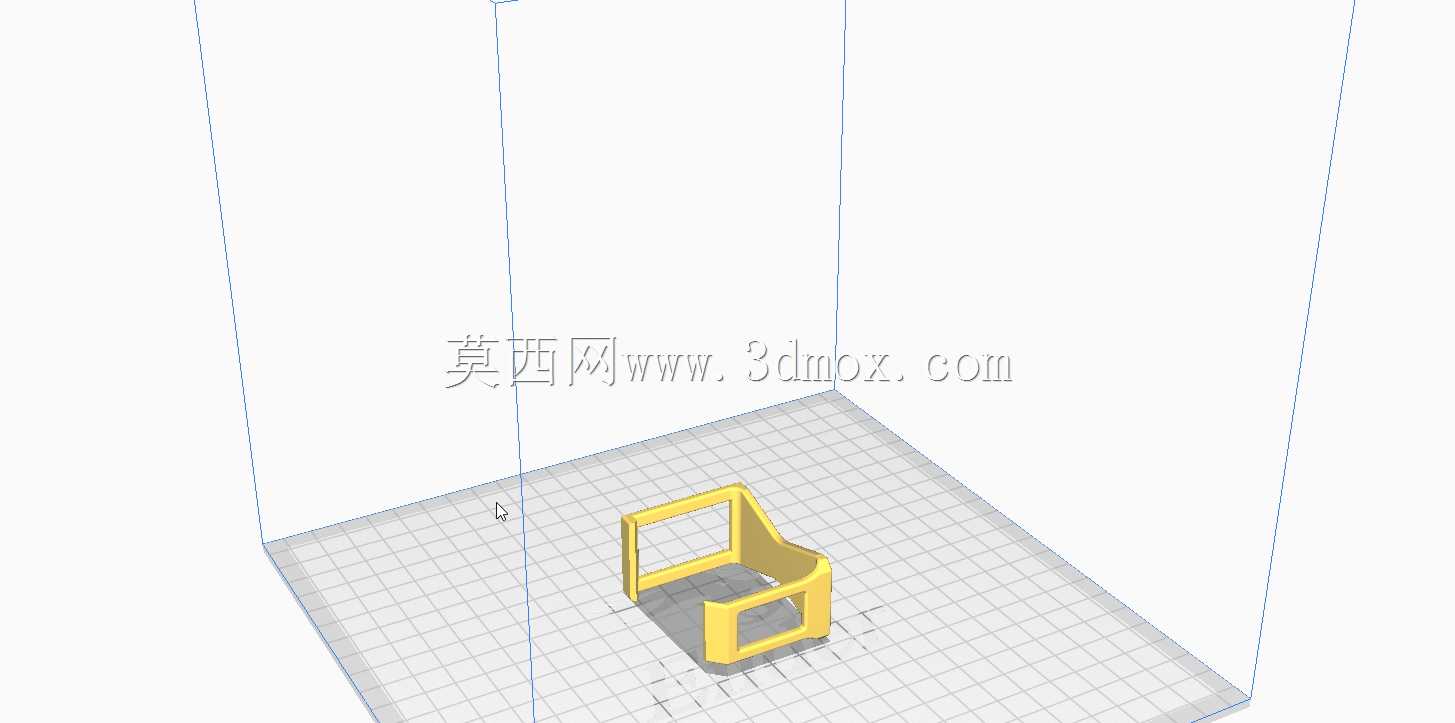

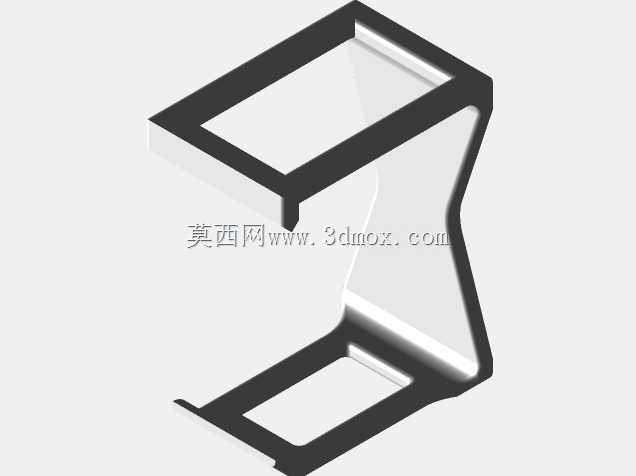

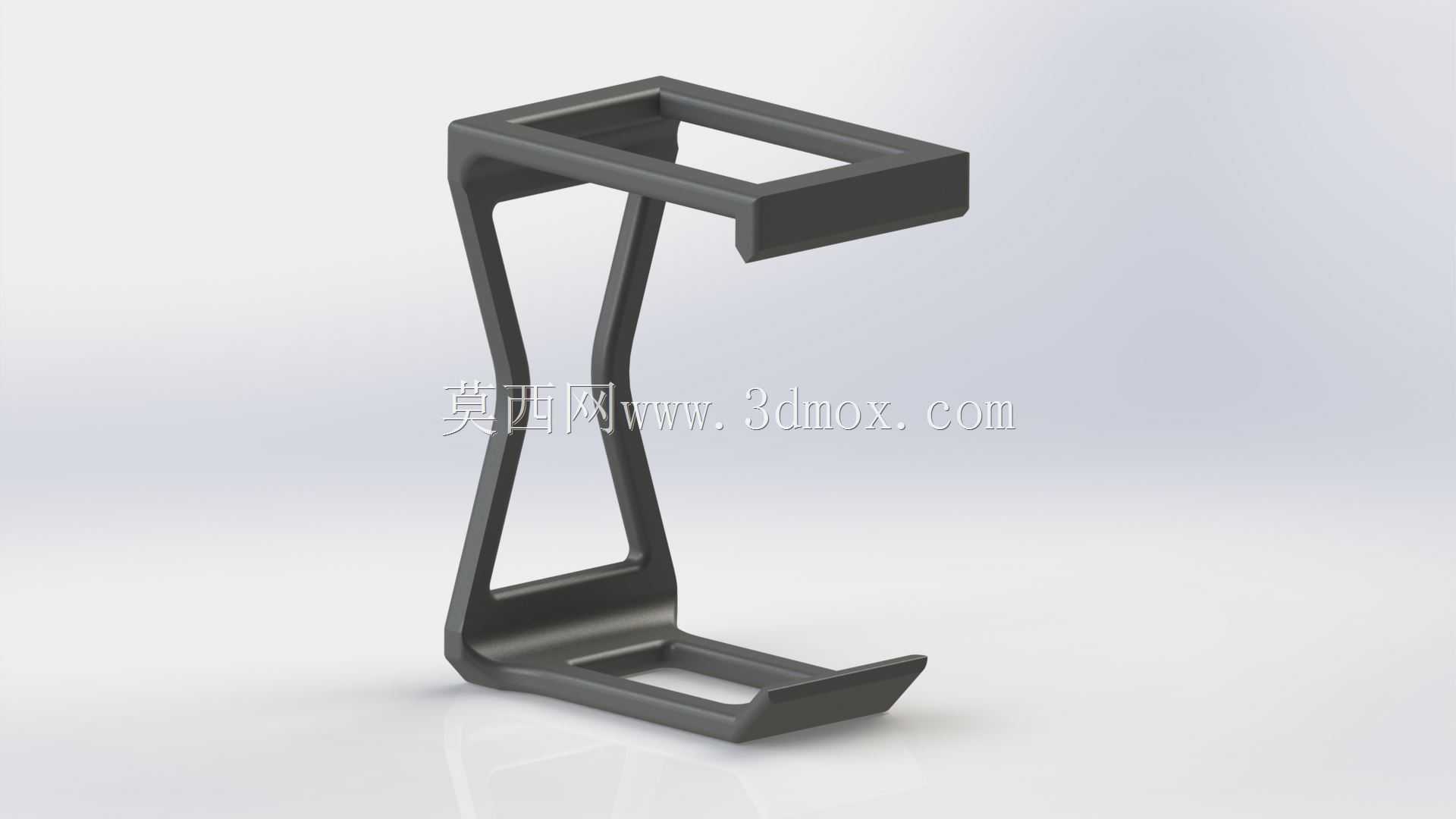

日常游戏桌面空间局促时，手柄随意摆放容易磕碰、误触按键甚至跌落损坏，这类壁挂式手柄支架就是针对电竞桌面、家用游戏区的收纳痛点设计，直接贴装在墙面、桌侧立面，完全不占用桌面操作空间，拿取手柄时顺手就能取放，不用在桌面杂物里翻找。从功能特性来看，支架整体采用Z型弯折的一体式结构，上下两端分别设置限位承托结构，上端的框型限位刚好卡住手柄上部的轮廓，下端的托边承托手柄底部的握持区域，放置后不会出现滑脱、歪斜的情况，整体没有多余的活动部件，结构可靠性高，日常使用不需要额外维护。设计阶段首先要确认PS4手柄的外轮廓尺寸，测量手柄上下端的宽度、握持区的厚度，预留0.8-1.2mm的装配间隙，避免手柄放入时出现卡滞或者间隙过大晃动的问题；考虑到采用FDM 3D打印工艺制作，特意将打印方向设置为侧面打印，让层纹方向和支架受力方向保持一致，避免层间受力断裂，同时减少支撑材料的使用，降低后处理的工作量；安装边界方面，支架背面设计为整面的平整贴合面，适配普通双面胶的粘贴需求，粘贴面的宽度控制在35mm以内，不需要在墙面打孔，不会破坏墙面饰面，粘贴后承托手柄的重心落在粘贴面的受力范围内，不会出现长期使用后翘边脱落的问题。建模时先在SolidWorks里绘制支架的侧视轮廓草图，标注弯折处的圆角参数，避免应力集中，然后通过拉伸凸台生成主体结构，对上下承托位的边缘做1mm的圆角处理，防止刮花手柄外壳；之后对弯折处做等厚处理，整体壁厚保持2.5mm，兼顾打印强度和耗材用量，最后检查整体的拔模角度，确保侧面打印时没有悬空结构，不需要额外添加打印支撑。这类支架除了家用游戏场景，也适合网咖电竞区、游戏展厅的手柄收纳展示，统一安装后整体整洁度高，能有效减少手柄的意外损坏率，降低配件损耗成本。
