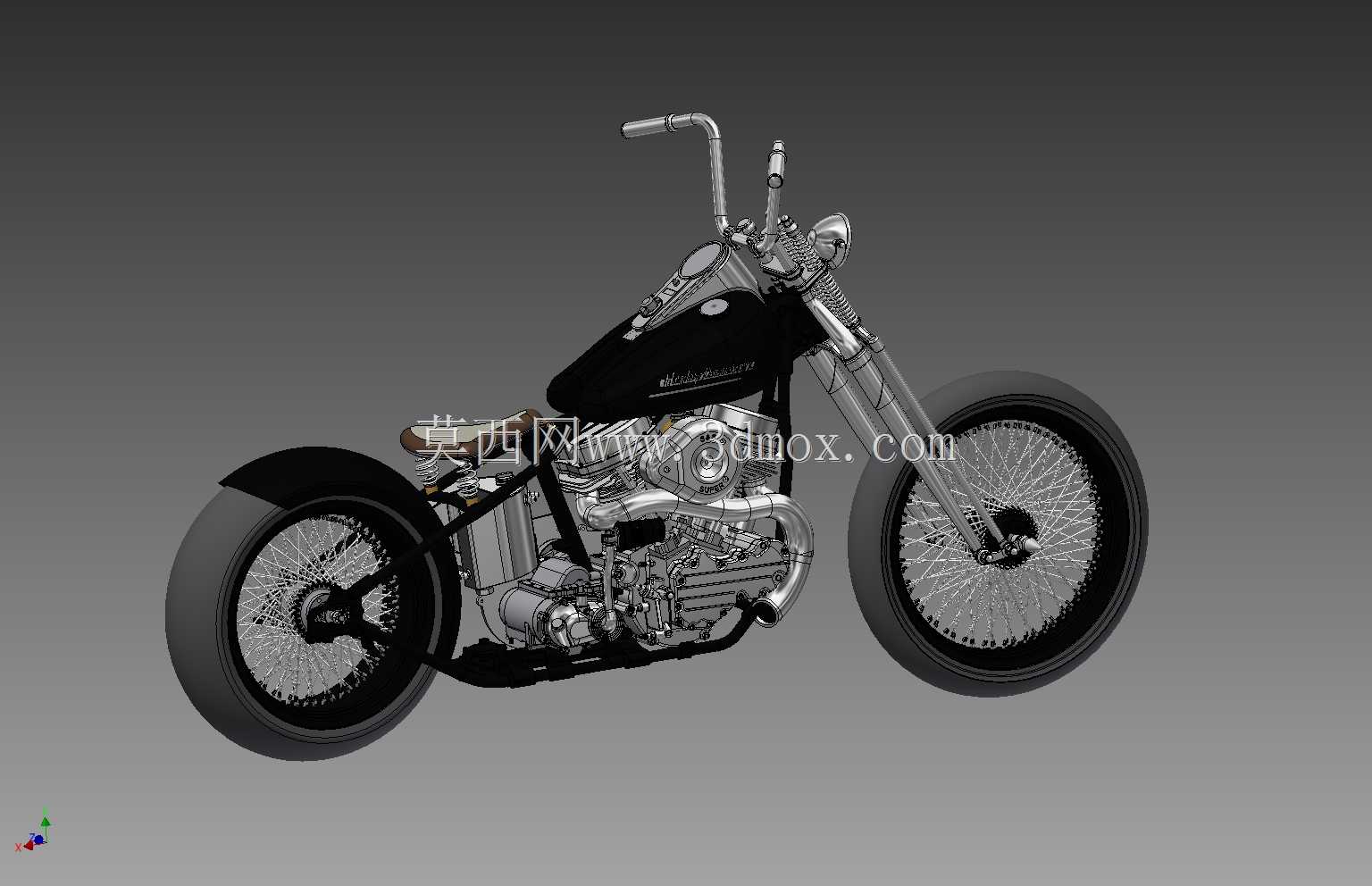

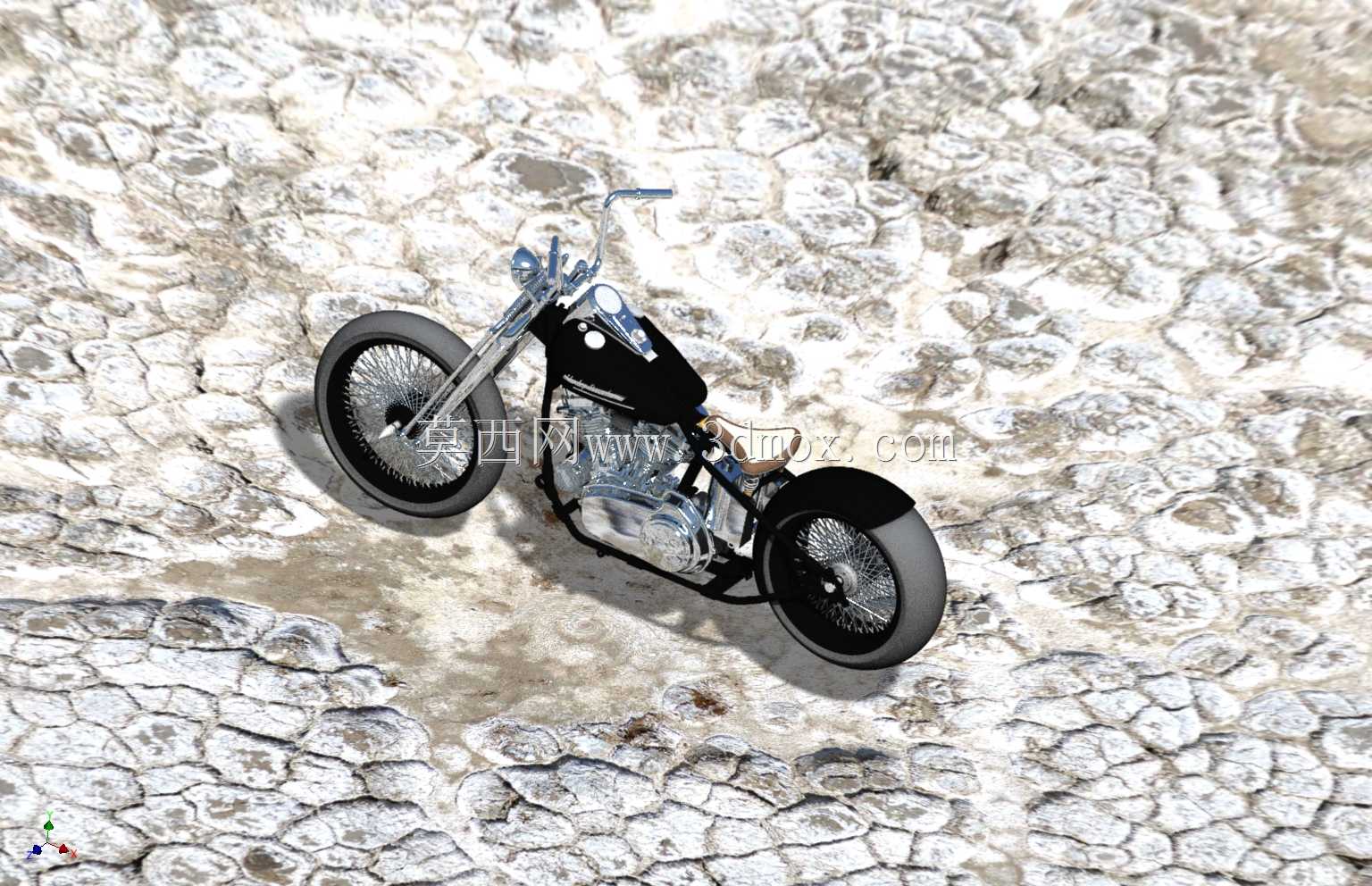

复古定制bobber风格摩托车结构设计

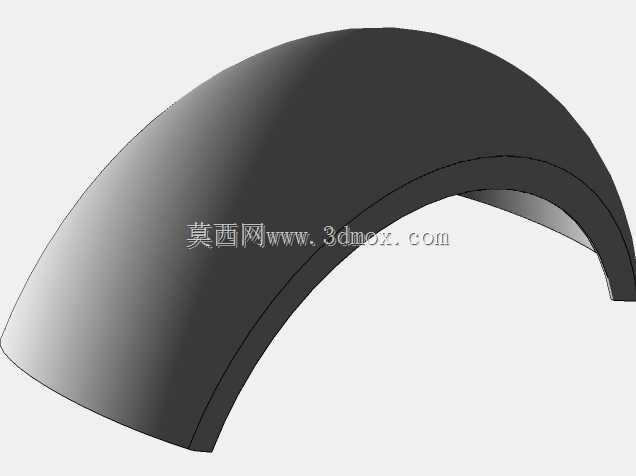

做这款定制摩托的结构设计时，最先要锚定的是bobber风格的硬尾车架边界，整车轴距控制在1520mm，座高设定在680mm，前叉倾角拉到34度，既保留复古chopper的舒展姿态，又不会因为倾角过大导致低速转向拖沓，适配城市休闲骑行、改装展展示、定制机车文化交流这类实际场景。建模阶段先从车架主钢管开始搭骨架，采用直径38mm的无缝钢管作为主梁，后段硬尾结构直接整合后轴安装位，省去后减震结构来贴合极简复古的风格，这一步要提前预留发动机安装吊耳的位置，匹配V型双缸发动机的安装孔位，三个主固定点的同轴度公差控制在0.1mm以内，避免后续装配出现应力集中。发动机部分的建模要还原实际动力结构，从曲轴箱开始拆分左右箱体，再依次搭建活塞、连杆、配气机构、变速箱档位齿轮组，散热鳍片的厚度控制在2.5mm，鳍片间距6mm，兼顾风冷散热效率和铸造工艺可行性，排气头段直接从缸体两侧引出，走短直排的路线，管径45mm，避开前叉转向的最大摆动角度，满打方向时不会和排气发生干涉。行走部分的前后轮都采用辐条轮结构，前轮规格21寸、后轮18寸，轮圈宽度前轮80mm、后轮130mm，辐条采用交叉编织的排布方式，每轮40根辐条，建模时要单独调整每根辐条的张紧角度，确保轮圈的端面跳动量在合理范围内，前刹车采用单碟刹结构，刹车盘直径280mm，卡钳安装位直接固定在前叉下段，后刹车采用鼓刹结构，整合在后轮毂内部，贴合老款机车的设计特征。车把部分采用高把设计，把高220mm，把宽720mm，手把上预留油门、离合、刹车手柄的安装位，走线全部从车把内部穿过，避免外露走线破坏整体简洁感，油箱采用水滴造型，容量控制在8L，刚好满足200公里左右的续航需求，油箱底部预留油泵安装位和出油管路的走位空间，坐垫采用单座薄垫设计，厚度30mm，直接固定在车架后段的安装支架上，没有多余的后座结构，完全贴合bobber风格的极简设计逻辑。建模过程中每搭完一个子装配体，都要做全局干涉检查，尤其是转向系统、传动链条、后轮摆动的边界，链条和后平叉的间隙预留15mm，避免颠簸路况下链条剐蹭平叉，所有外露的金属件都做了分色处理，发动机部分做亮银金属质感，车架和挡泥板做哑光黑处理，油箱做亮黑烤漆搭配金属装饰标，还原实车的材质质感。
