适配2020铝型材的NEMA17扁平电机安装板

做小型自动化设备、桌面级运动机构的结构设计时，经常会遇到NEMA17规格步进电机和2020工业铝型材框架的安装适配问题，这款安装板就是针对这个场景做的适配结构。日常做桌面3D打印机、小型皮带输送线、单轴直线滑台、桌面点胶机构这类用2020铝型材搭框架的设备时，NEMA17步进电机的安装孔位和铝型材的槽位间距不匹配，直接固定要么需要额外打孔破坏型材结构，要么需要垫高调整轴向位置，很容易出现电机轴和传动机构不同心的问题，这个安装板刚好填补了两者的安装间隙，不需要额外加工型材就能完成电机固定。

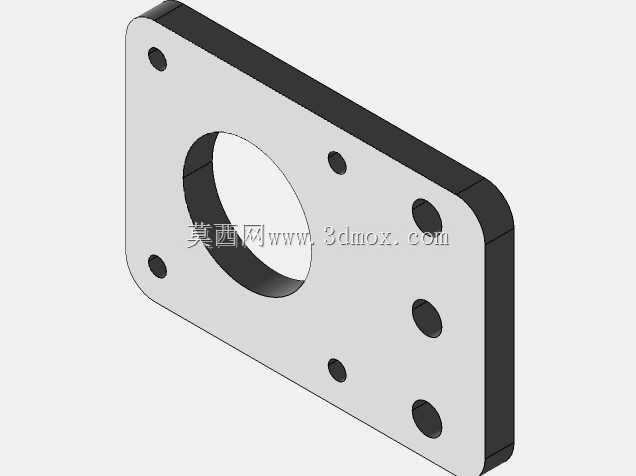

整个板件厚度为5毫米，属于平板类结构，没有复杂的曲面或者异形特征，建模的时候先选定基准面绘制外轮廓矩形，对应2020铝型材的安装边界，板件的长宽尺寸刚好覆盖铝型材端面的安装范围，不会超出型材侧边干涉其他走线或者相邻型材的安装。中心的大通孔是给电机轴预留的过孔，孔径比NEMA17电机的前端轴径大2毫米左右，既可以保证电机轴穿过时不会蹭到板件，也能给安装时的少量同轴度偏差留出调整余量。板件上的孔分两组，一组是对应NEMA17电机端盖的安装孔，孔位严格按照NEMA17标准的31毫米孔距排布，孔径适配常用的M3安装螺丝，孔位做了沉头设计，螺丝锁紧后头部不会突出板件表面，避免和铝型材端面产生干涉；另一组是对应2020铝型材槽位的安装孔，孔位对准铝型材的中心槽道，适配T型螺母的安装位置，不需要在型材上额外攻丝或者打孔，直接用T型螺栓就能把整个板件固定在型材端面上。

建模的时候先画草图定位所有孔的中心位置，先拉伸外轮廓得到5毫米厚的基体，再对所有安装孔做拉伸切除，电机安装孔的沉头特征可以用异形孔向导直接生成，也可以手动绘制沉头轮廓做切除，整个建模过程不需要复杂的特征操作，只要孔位尺寸标注准确，就能保证安装时的对位精度。实际使用的时候，先把电机用M3螺丝固定在安装板的电机侧，再把安装板对准2020铝型材的端面，用T型螺栓穿入铝型材槽位锁紧，就能保证电机轴和型材安装面的垂直度，避免因为安装面倾斜导致皮带传动跑偏、丝杆传动卡滞的问题。这种平板式安装板没有多余的加强筋或者凸台结构，加工的时候可以直接用铝板激光切割下料，沉头孔做简单的锪孔就能完成加工，成本低，安装效率高，适合批量用在小型自动化设备的框架搭建中，也可以用在DIY的小型运动机构上，替换那种需要现场打孔的 makeshift 安装方式，提升设备的装配精度和一致性。
