2060规格工业铝挤压型材结构设计

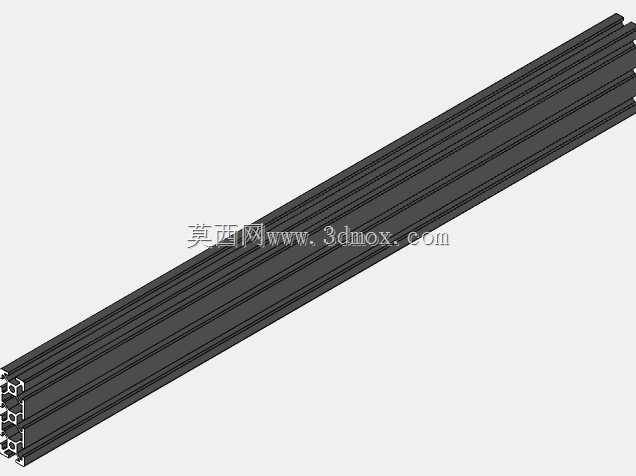

在非标自动化设备搭建、小型工作台框架组装、输送线侧边护架安装这类场景里，20系列铝型材一直是轻量化结构搭建的常用选型，而2060规格的宽面铝挤压件，刚好填补了窄幅2020型材承重不足、宽幅40系列型材过重的选型空白。做结构设计时经常碰到这类需求：设备侧边需要安装走线槽、感应开关安装座、小型气动元件的固定位，用两根2020并排拼接不仅装配耗时，拼接面的平面度误差还会导致后续附件安装错位，单根一体挤压的2060型材就能直接规避这类装配问题。这款挤压型材的截面宽度为60mm，厚度方向为20mm，适配标准20系列的T型螺母、角码、端盖等全套连接配件，不需要单独开模定制配套紧固件，能大幅降低物料采购的品类管理成本。从截面结构来看，型材沿长度方向设计了多道通长T型槽，槽口尺寸匹配标准M4/M5紧固件的安装需求，相邻槽位的间距经过校准，能兼容市面上绝大多数常规工业铝型材配件的安装孔位，不管是做设备的横向承托梁，还是做防护栏的竖向立柱，都能直接通过标准连接件完成快速装配。型材的壁厚设计兼顾了轻量化与结构强度，常规工况下单米长度的承重能力能满足小型设备框架、桌面工作台、检测工位支架的负载要求，不会出现受力后明显形变的问题。在实际建模过程中，需要重点关注截面的挤压工艺合理性，所有内角都做了适配挤压生产的圆角过渡，避免出现尖角位置应力集中或者挤压成型时缺料的问题，通长槽的位置公差控制在常规工业铝型材的通用精度范围内，能保证配件滑入时顺畅无卡滞，不需要后期二次修配。做安装边界设计时，型材的端面连接孔位可以根据实际搭建需求灵活加工，不管是端面攻丝连接角件，还是打沉头孔做隐藏式连接，都有足够的实体壁厚满足加工要求，长度方向可以根据实际项目需求裁切，适配500mm及以上的不同长度使用场景，不管是短行程的滑动导轨基座，还是长距离的设备框架横梁，都能通过拼接或者整根裁切满足使用需求。在3C电子组装工位、小型实验台架、光伏组件小型支架、物流线的侧边导条安装场景里，这款型材都能发挥结构重量轻、装配效率高、配件通用性强的优势，不需要额外做表面处理就具备不错的防锈能力，适配车间、实验室等多种常规工业使用环境。
