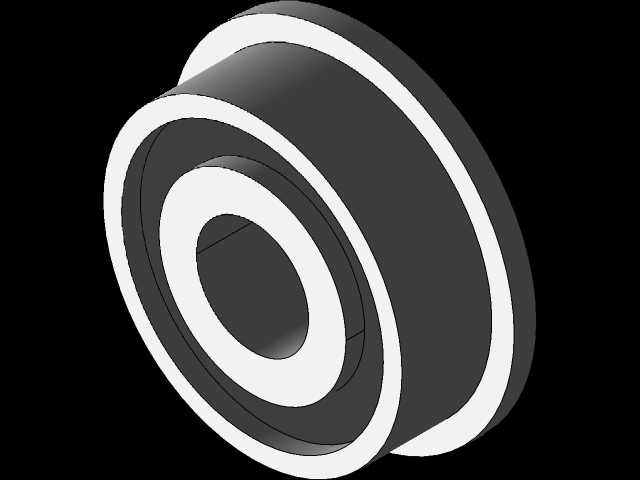

小型带法兰挡边微型滚动轴承结构

　　做小型精密传动结构设计的时候，经常会遇到安装空间极度受限的回转支撑需求，尤其是桌面级小型设备、微型运动机构里，常规标准轴承要么轴向定位需要额外加工卡簧槽、加装轴用挡圈，要么径向安装尺寸超出预留边界，反复调整轴系布局的时候往往要耗费不少精力。这次的带法兰微型轴承结构，就是针对这类窄空间安装场景做的适配设计，本身把法兰挡边和轴承外圈做成一体式结构，安装的时候不需要额外加工定位台阶、加装轴向固定零件，直接把轴承嵌入安装孔，靠外圈自带的法兰端面贴紧安装基面就能完成轴向定位，既省掉了卡簧、锁紧螺母这类附属零件的安装空间，也减少了装配环节的零件数量，对小批量原型制作、紧凑结构装配来说实用性很强。从尺寸边界来看，这款轴承内径3mm、外径8mm、整体厚度3mm，法兰边的外径比外圈主体略大，刚好能覆盖常规8mm安装孔的端面，安装孔只需要按照轴承外圈的公差做直孔加工即可，不需要在孔内加工卡簧槽或者台阶，对薄壁安装件来说，能大幅降低机加工的难度，毕竟很多小型结构的安装板厚度本身就只有2-3mm，根本没有空间加工卡簧槽，一体式法兰的设计刚好避开了这个加工痛点。从功能特性来说，这款轴承属于双金属防尘盖的深沟球结构，内部的滚道按照微型轴承的标准曲率设计，能承受纯径向载荷，也能承受一定比例的轴向载荷，适合低速、轻载的回转场景，比如小型3D打印机的送丝轮支撑、微型舵机的输出轴支撑、小型检测设备的探针回转座、桌面级雕刻机的微型导向轮支撑这类场景，转速不高、载荷不大，但对安装空间、

　　装配效率要求高的位置，用这类带法兰的微型轴承比常规无挡边轴承要顺手很多。设计的时候特意参考了常用微型法兰轴承的安装公差，外圈和安装孔的配合选的是间隙较小的过渡配合，内圈和轴的配合选的是适合轻载的间隙配合，装配的时候不需要专门的压装工具，靠手压或者小型橡皮锤就能平稳装入，不会因为过盈量太大导致外圈变形、内部滚道卡滞。另外法兰端面和外圈主体的垂直度做了严格控制，安装后轴承的回转轴线和安装基面的垂直度能得到保证，不会出现因为安装倾斜导致的回转卡顿、磨损加快的问题，很多新手做小型结构的时候，经常因为加工的定位台阶垂直度不够，导致轴承装歪后运转阻力大，一体式法兰的设计靠自身的端面定位，只要安装基面是平整的，就能保证轴承的安装精度，

　　降低了对零件加工精度的依赖。之前做小型送料机构的导向轮的时候，一开始用的是普通的无挡边微型轴承，安装的时候需要在安装板外侧加轴用挡圈，但是安装板厚度只有2mm，加工卡簧槽的时候直接把板钻穿了，后来换了这种带法兰的轴承，直接把轴承从外侧塞入安装孔，法兰面贴住安装板外侧，内侧只需要一个很小的轴肩顶住内圈就完成了固定，整个轴系的轴向尺寸比原来用卡簧的方案缩短了1.2mm，刚好塞进了预留的安装空间，而且装配的时候不需要卡簧钳，装配效率提升了不少。还有做小型旋转检测平台的时候，平台的回转轴直径只有3mm，径向预留的安装空间直径只有9mm，根本放不下轴承座加锁紧螺母的结构，用这款法兰轴承直接嵌入平台的安装孔，法兰面贴住平台的下表面，

　　轴穿过轴承内圈后只需要在轴端打一个很小的顶丝孔固定内圈，整个支撑结构的径向尺寸只比轴承外径大1mm，完全满足紧凑空间的设计要求。这类微型法兰轴承的滚道内部预留了适合低速工况的润滑脂空间，不需要频繁补充润滑，在常温、无强腐蚀的环境下能长期稳定运转，防尘盖的设计能阻挡外界的粉尘、碎屑进入滚道，适合车间环境下的小型设备使用，不会因为少量粉尘进入就出现卡顿、磨损加剧的问题。设计的时候也考虑了常见的安装误差，法兰边的根部做了很小的倒角，避免安装孔口的毛刺顶住法兰端面导致安装不到位，内圈的两端也做了微小的倒角，方便轴的导入，不会因为轴端的小毛刺刮伤内圈的配合面。很多做小型机器人关节、微型传动模组的工程师，在选型的时候经常会忽略轴承的轴向定位空间，等到结构件加工完才发现预留的位置不够装固定件，这时候选用一体式法兰的微型轴承，就能在不改动整体结构布局的情况下解决轴向定位的问题，不需要重新加工零件，能大幅缩短原型迭代的周期。另外这类轴承的法兰边还能起到一定的密封辅助作用，法兰端面和安装基面贴紧后，能挡住大部分从安装孔缝隙进入的杂物，比无挡边轴承的防护效果更好，在有少量粉尘、纤维碎屑的场景下使用，能有效延长轴承的使用寿命。
