影视道具级达斯维达光剑手柄结构设计

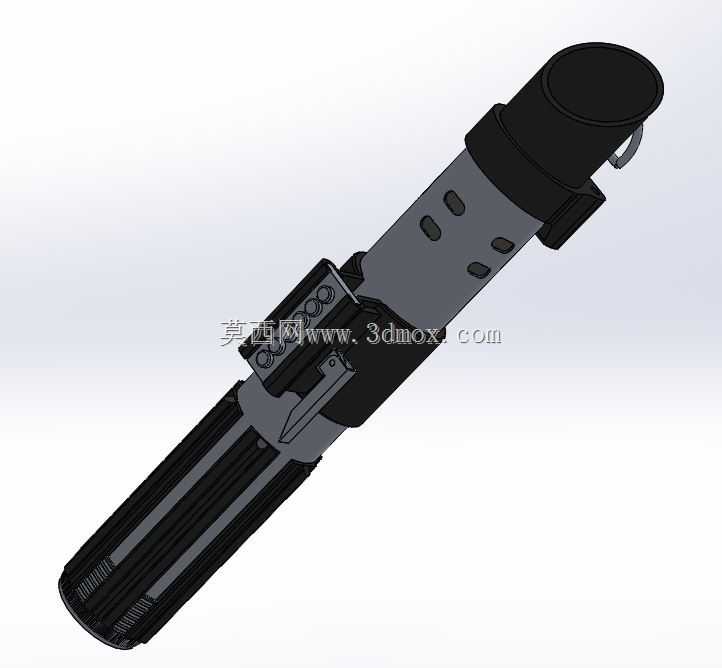

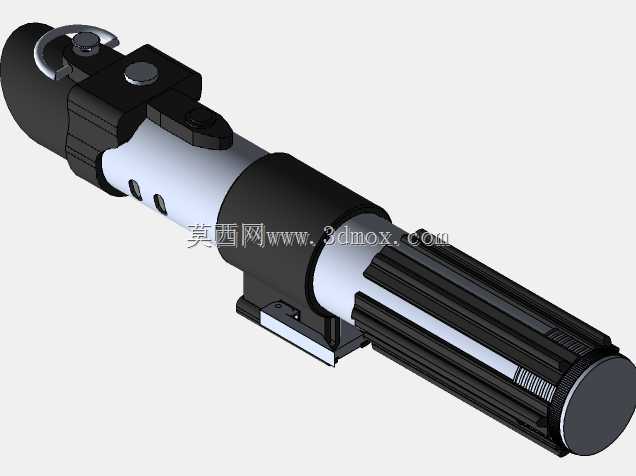

这款光剑手柄的建模工作，最初是承接影视周边道具开发的需求做的，落地场景覆盖线下主题展的互动道具、高端收藏级周边的结构打样、cosplay活动的手持装备，和市面上常见的简化版光剑玩具不同，这个模型完全参照影视原作的比例做1:1还原，所有外露的结构细节都做了实体化处理，不是贴图糊弄的表面效果。做结构设计的时候最先考虑的是手持握持的人机尺寸，整体筒身直径控制在38mm，总长度280mm，刚好适配成年男性的手掌握持跨度，筒身表面的防滑凹槽深度做了1.2mm，既保留原作的外观特征，又能保证实际握持的时候不会打滑，尾部的挂环结构做了贯通式的孔位设计，实际生产的时候可以直接穿挂绳，不需要额外做后加工。建模的时候先从整体的回转体基准入手，先拉伸出主筒身的基础回转特征，再拆分出握把段、控制段、尾盖三个独立的装配分段，每个分段之间预留0.1mm的装配间隙，方便后续做3D打印或者机加工的时候直接拼接。控制段表面的三个功能按键做了凸起0.8mm的结构，边缘做了R0.5的圆角处理，避免实际使用的时候刮手，侧面的调节滑轨做了导向槽结构，不是单纯的装饰凸台，实际装配的时候可以加装滑动触发的音效模块。握把段的七条防滑凸棱做了等距阵列，每条凸棱的宽度2mm，相邻棱之间的间距3mm，完全匹配原作的视觉比例，同时兼顾握持的摩擦力。建模过程中所有的外观曲面都做了曲率连续检查，没有出现碎面或者曲率突变的问题，筒身所有的外露边缘都做了C0.3的倒角，避免加工后出现锐边。考虑到后续不同工艺的生产需求，整个模型拆分成了8个可独立加工的零件，每个零件都做了拔模斜度处理，不管是做树脂3D打印、铝合金CNC加工，还是做注塑开模，都能直接导出对应格式的文件使用，不需要二次改结构。尾盖部分做了内螺纹结构，可以直接拧开更换内部的电池或者发光组件，螺纹规格选了通用的M36*1.5细牙螺纹，配件采购非常方便，不需要定制特殊规格的紧固件。整个模型的结构没有做冗余的装饰特征，所有外露的结构件都对应实际的装配或者功能需求，哪怕是筒身上看似装饰的小凹点，也对应内部电路板的固定柱定位孔，做手板打样的时候可以直接用来定位内部的电子元件，不用重新画线定位。
