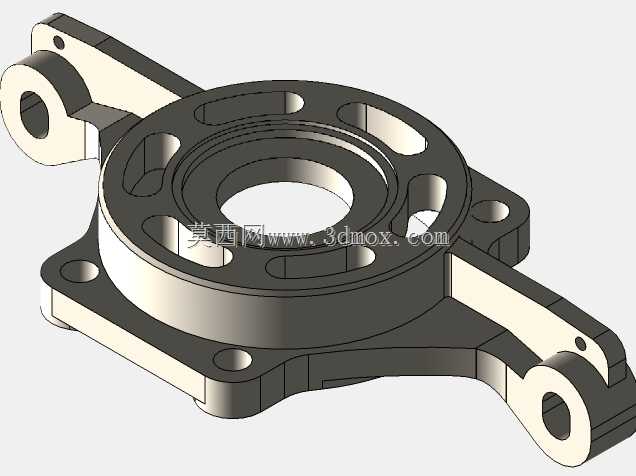

这类带双侧支耳的法兰连接座,多应用在中小型动力传输单元的端部定位场景,常见于小型内燃机辅助传动端、通用动力设备的输出端连接工位,主要承担轴向定位、周边附属构件安装承载的作用,工作时需要承受连接部件传递的径向偏载与小幅振动载荷,因此结构上的刚度分布与安装定位精度直接影响整套传动组件的运行稳定性。从结构功能来看,中心的阶梯通孔是核心定位通道,用于穿过传动轴或者配合轴承外圈实现回转件的径向约束,孔位的同轴度公差需要控制在0.02mm以内,才能避免回转件运行时出现偏磨问题。法兰盘面上周向分布的多个沉头安装孔,用于将整个座体固定在主机的壳体端面上,孔位的位置度公差需要匹配主机壳体的预装螺纹孔位置,避免装配时出现螺栓强行锁附导致的座体变形。盘面上均匀开设的异形减重槽,是在保证法兰盘整体抗弯刚度的前提下,削减零件整体重量,同时也能为装配时的对位观察、运行时的散热留出空间,槽位的圆角过渡需要做R2以上的处理,避免铣加工时出现应力集中的缺口。两侧向外延伸的安装支耳,是为了挂载附属的小型传感支架或者管路固定卡扣,支耳端部的通孔用于穿装固定螺栓,支耳与法兰盘衔接的位置做了加厚的加强筋结构,抵消支耳受载时在衔接根部产生的弯曲应力。建模时先绘制中心阶梯孔的回转轮廓,通过旋转凸台生成主体的筒状基座,再以基座端面为基准绘制法兰盘的外轮廓草图,拉伸生成法兰盘主体,之后在法兰盘面上分别绘制安装孔、减重槽的轮廓,通过拉伸切除生成对应结构,注意减重槽的侧壁需要设置1°的拔模斜度,适配后续如果采用压铸工艺生产的脱模需求。双侧支耳的建模需要先确定支耳相对于法兰中心的角度位置,从法兰盘侧壁向外绘制支耳的拉伸轮廓,拉伸后对衔接位置做圆角过渡处理,最后在支耳端部切除生成安装通孔,整体建模完成后需要核查各个安装面的平面度、安装孔的位置度,确认所有结构的安装边界不会和周边相邻的传动部件、壳体结构产生运动干涉,座体的最大外轮廓尺寸需要匹配主机安装腔的预留空间,双侧支耳的外伸长度不能超出腔体内壁的限位边界,避免装配时出现卡滞问题。
