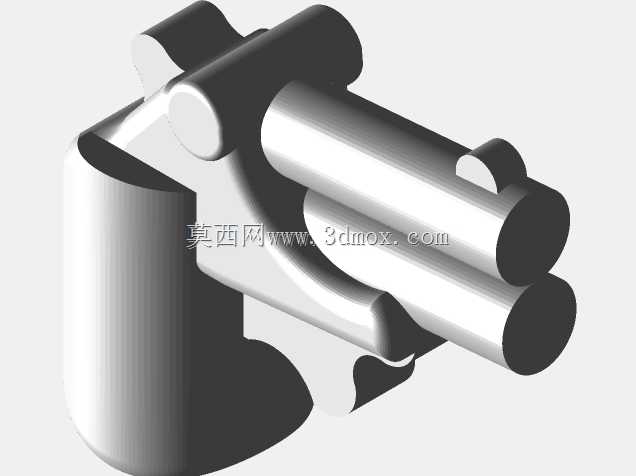

可3D打印乐高拼装式玩具手枪结构设计

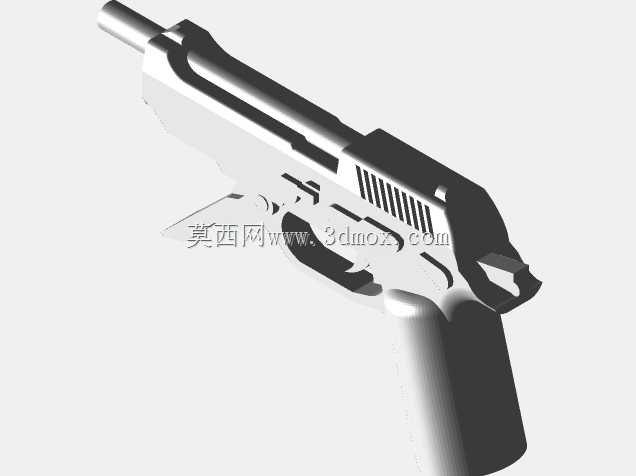

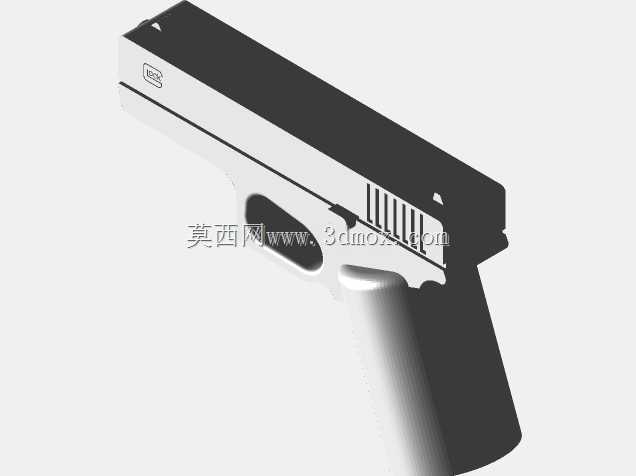

做这款乐高风格玩具枪的结构设计时，最先要考虑的是3D打印的成型适配性，毕竟这类拼装模型最终要通过FDM设备输出零件，再像普通乐高积木一样完成拼接。从实际应用场景来看，这类模型主要面向积木爱好者、桌面3D打印玩家做桌面摆件或者拼装把玩使用，不需要具备实际发射功能，核心是还原枪械的外形轮廓同时保证积木拼接的顺畅度。设计初期先拆解了格洛克系列手枪的外形比例，把整枪拆分成枪管、套筒、握把、扳机护圈、扳机等多个独立模块，每个模块的拼接接口都参考标准乐高积木的凸点与凹槽配合公差，单边预留0.15mm的装配间隙，避免打印后出现零件卡滞或者拼接过松的问题。建模的时候先在草绘层面勾勒出整枪的侧视轮廓线，按照110%的打印放大比例调整各部分尺寸，因为如果按原比例打印，细小的拼接凸点强度不足，很容易在拼装时断裂，放大后凸点直径达到4.8mm，和标准乐高积木的凸点尺寸保持一致，既保证拼接强度，也能和现有乐高零件通用。外形上保留了格洛克手枪的套筒防滑纹、扳机护圈弧度、握把的贴合曲线，没有做多余的装饰结构，所有棱角都做了R0.5mm的圆角处理，避免打印后出现尖锐边角，也减少FDM打印时的翘曲风险。建模步骤上先做握把主体的实体拉伸，切除出内部的减重空腔，同时在握把的拼接面上均匀布置凸点结构，再单独做套筒部分，套筒和握把之间设计成滑动配合的轨道结构，轨道的配合间隙预留0.2mm，保证拼装后套筒可以模拟真实枪械的前后滑动动作。扳机部分单独做成独立零件，通过销轴孔和握把主体连接，销轴的直径设计成3mm，打印后可以直接用现成的3mm乐高销钉完成装配，不需要额外定制连接件。安装边界上整枪拼装完成后的总长度控制在210mm，高度135mm，宽度32mm，放在普通桌面展示架上不会占用过多空间，所有零件的最大打印尺寸都控制在150mm以内，适配市面上绝大多数桌面级FDM3D打印机的成型平台，不需要拆分打印。设计过程中反复调整了各拼接面的平面度，避免出现斜面拼接导致的配合错位，所有壁厚都控制在2mm以上，保证打印后的零件强度，即使反复拆装也不会出现断裂问题。针对3D打印的层纹问题，所有外露的曲面都做了平滑处理，打印后只需要简单打磨就能获得不错的外观效果，不需要做复杂的后处理。
