蒙扎赛道立体摆件结构设计方案

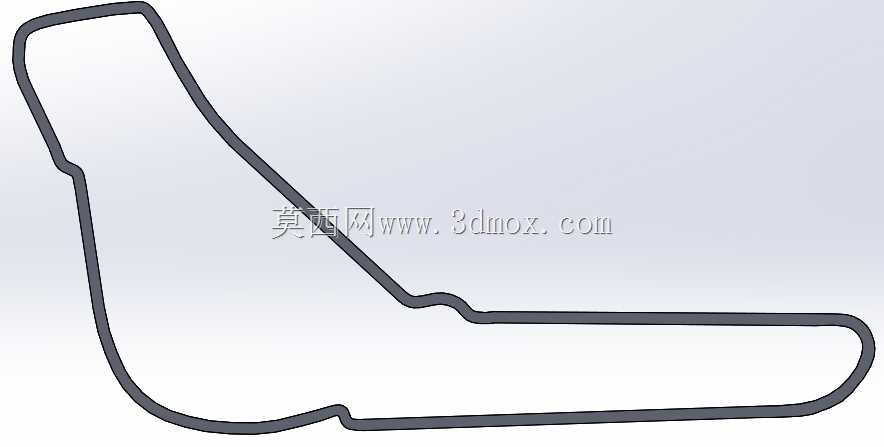

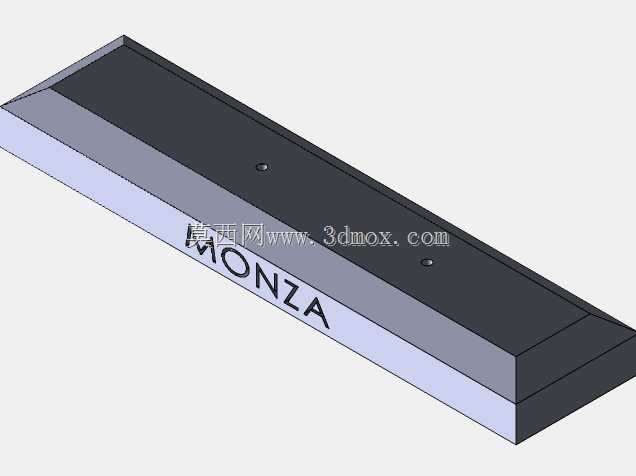

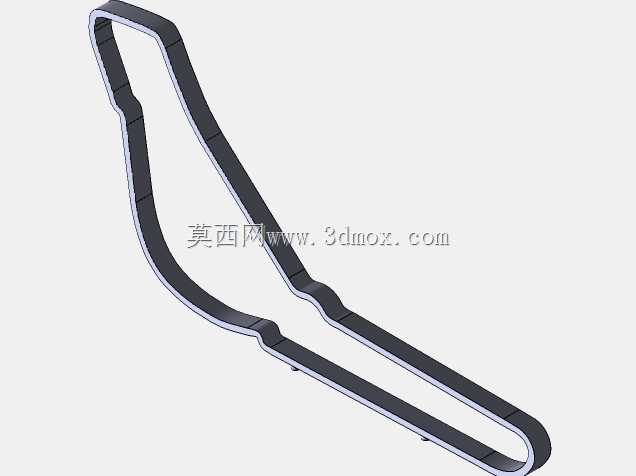

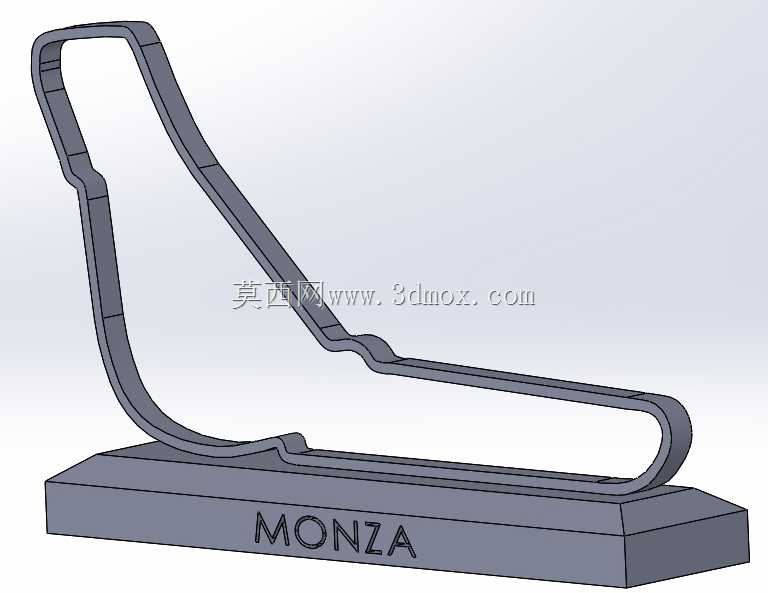

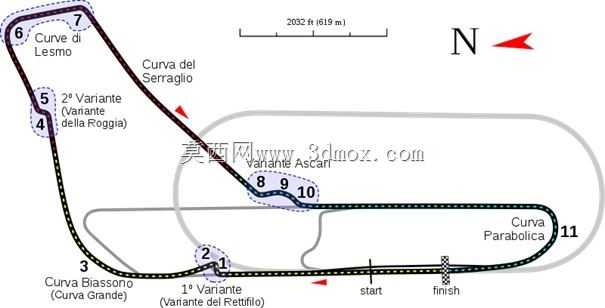

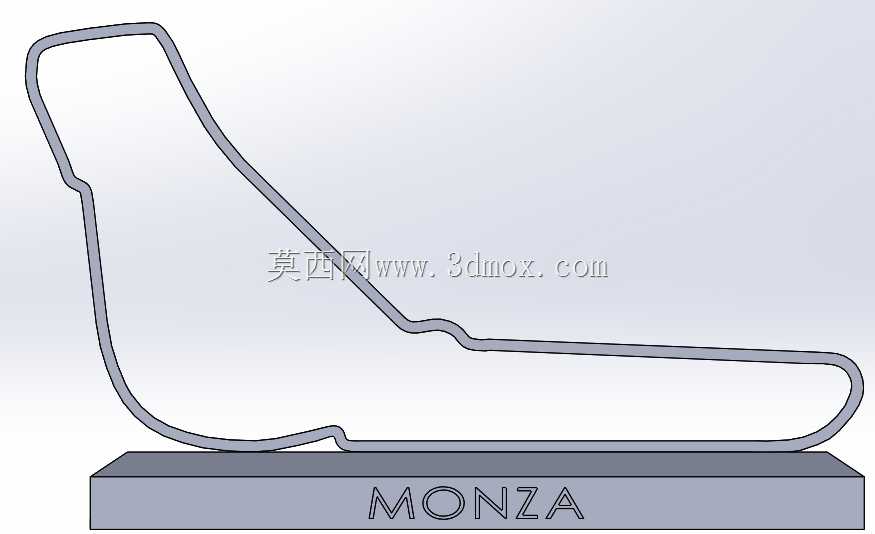

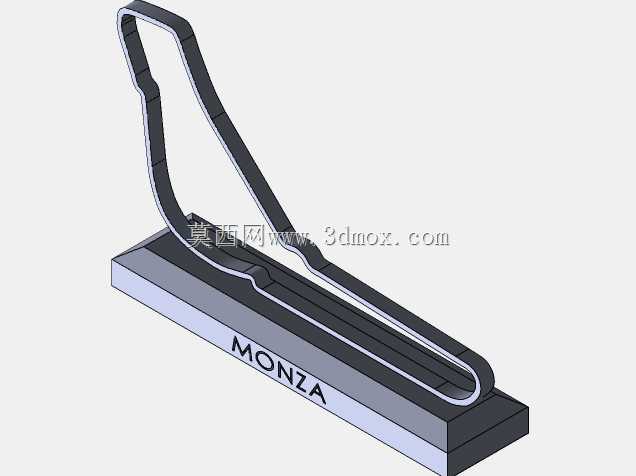

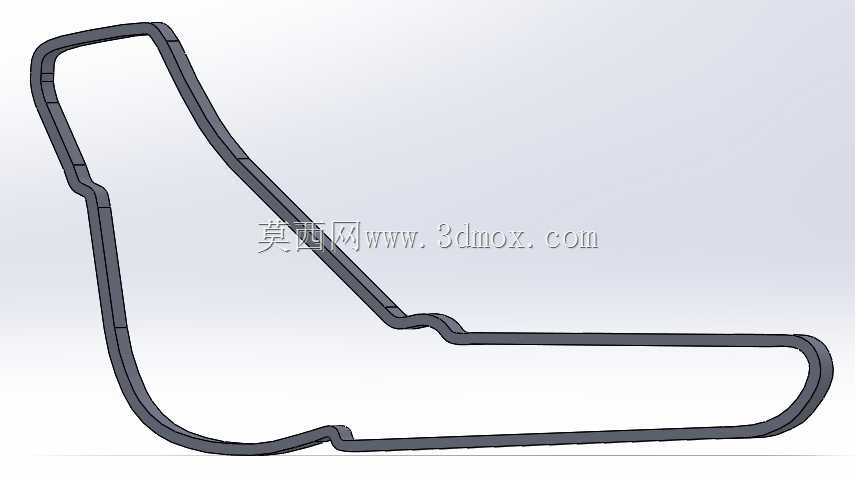

做这套赛道模型的初衷，是给赛车主题的线下展厅、车友俱乐部做装饰展示件用，平时也能放在赛车主题的办公空间做桌面陈设，纯轨道版本还能直接挂在墙面做立体装饰，不用额外做支撑结构。整个模型分两个独立版本，单独轨道的版本做了等比例的赛道轮廓收边，边缘做了1.5mm的圆角过渡，避免悬挂安装时边角剐蹭墙面或者磕碰，悬挂点位在赛道背部做了两个隐藏式的挂扣槽，不用额外打穿轨道表面，不会破坏正面的赛道轮廓完整性。带支架的版本拆分了布局层和底板两个独立零件，布局层就是完整的赛道轮廓件，底板做了下沉式的嵌合槽，布局层放进去之后刚好和底板上表面齐平，不会出现凸起错位，底板表面做了阴刻的赛道标识凹槽，后期可以做填色处理突出标识。建模的时候先找蒙扎赛道的官方轮廓线做底图，导入三维软件后先描出赛道的中心走线，再按照实际赛道的宽度比例偏移出内外侧轮廓，把轮廓线做曲率梳检查，调整拐点位置的顺滑度，避免出现折线硬角，之后给轨道件做2mm的均匀壁厚，保证打印或者机加工的时候不会出现薄壁变形。做支架版本的时候，先确定底板的安装边界，底板整体做长方形结构，四个角做R3的圆角，避免安装摆放时刮手，嵌合槽的深度做3mm，和布局层的底部凸台尺寸做间隙配合，单边留0.1mm的装配余量，不用粘胶就能直接卡合固定，后期拆卸也方便。纯悬挂版本的轨道件背部挂扣槽做了8mm的深度，槽口做了导向斜角，挂墙的时候能快速卡入墙面的挂钉，不用反复对位。建模过程中先做草图的全约束，把赛道的每个弯道曲率、直段长度都按比例锁定，避免后续拉伸特征的时候出现轮廓变形，拉伸之后先做实体的几何检查，把碎面、重叠面都修复掉，再做圆角和装配特征，两个版本的赛道轮廓是完全通用的，只是背部的安装结构做了区分，能减少重复建模的工作量。实际使用的时候，带支架的版本可以直接放在展柜、桌面，重心经过校核，放在水平面上不会出现倾翻，悬挂版本的挂点位置经过重心计算，挂装之后轨道整体保持水平，不会出现倾斜歪扭的情况。
