马恩岛TT赛道立体造型摆件结构设计

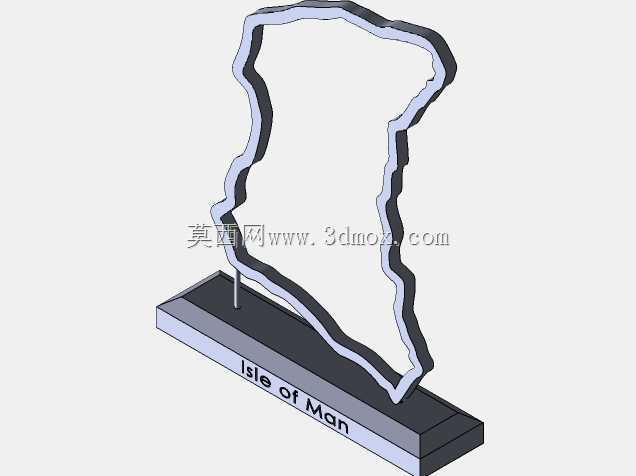

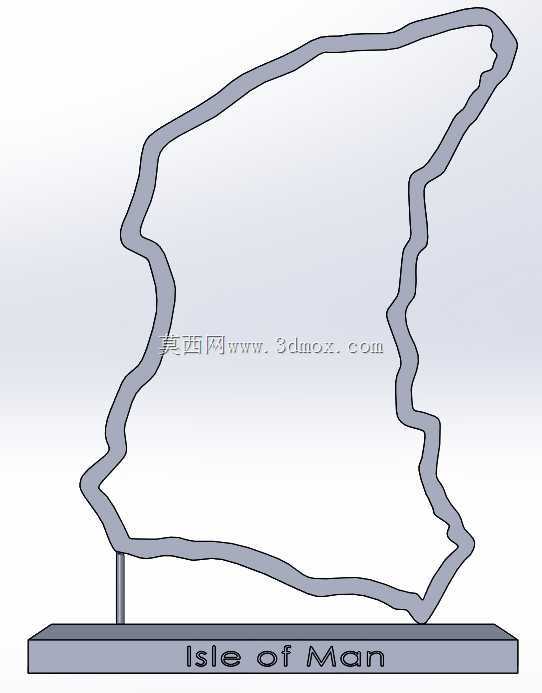

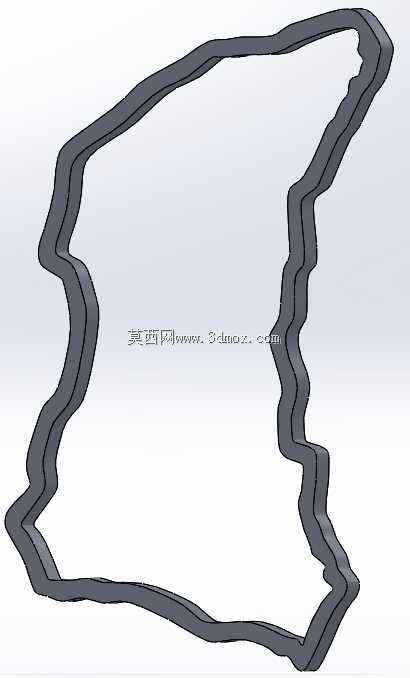

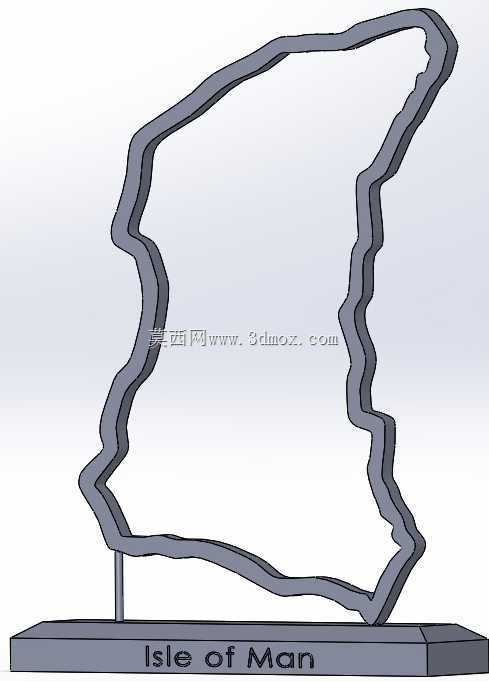

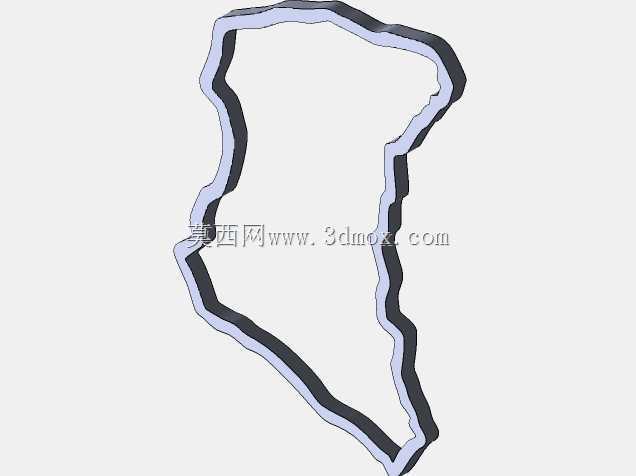

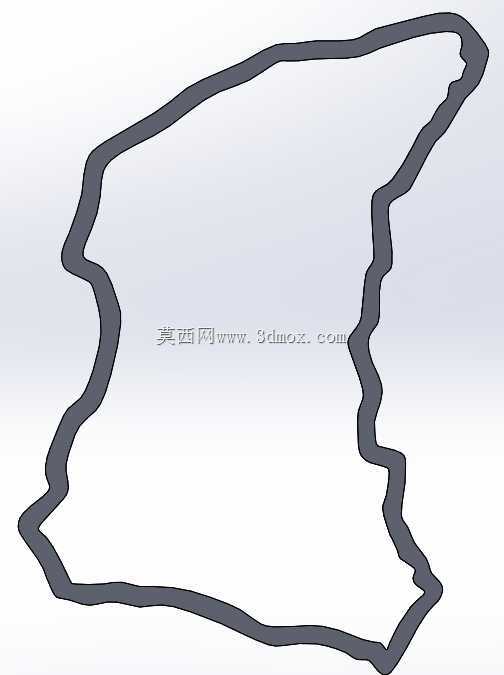

　　这套立体赛道造型以马恩岛TT环山公路线路为核心轮廓，整体由赛道线形主体、竖向支撑杆和矩形底座三部分构成，建模时先依据公开赛道走线提取闭合平面曲线，再沿曲线法向生成具有均匀截面宽度的带状实体，还原公路在地图视角下连续弯折、起伏转折的形态。赛道主体没有采用薄片拉伸的简单做法，而是保留了一定厚度与圆角过渡，边缘做圆滑处理，避免展示件在搬运、陈列过程中出现锐边，也让灯带、漆面或金属质感渲染时能够形成连续高光，突出整条线路的走向关系。

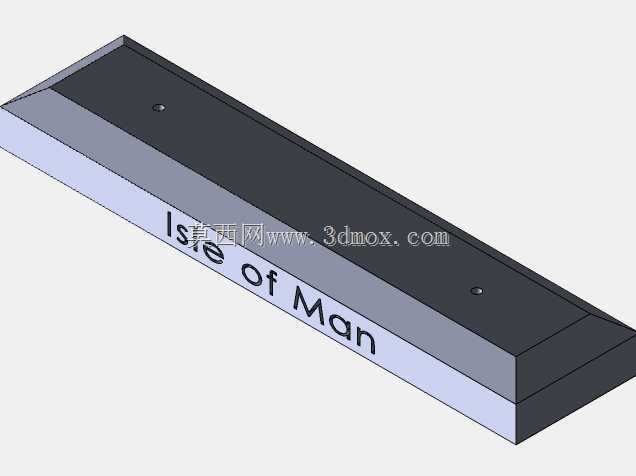

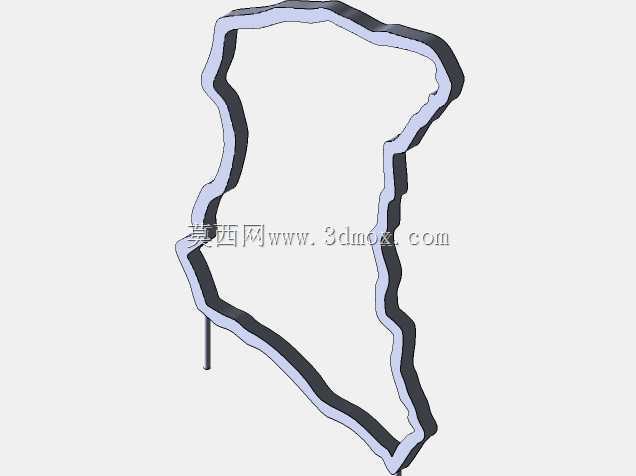

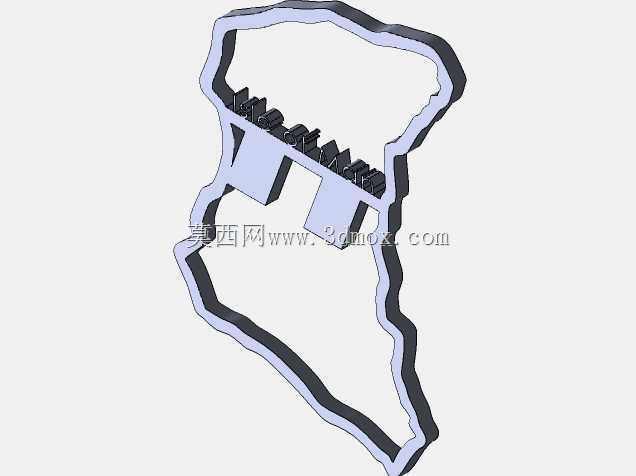

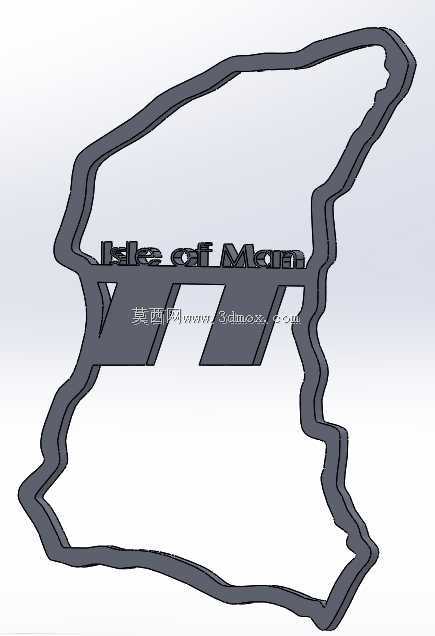

　　底座部分承担稳定支撑与视觉承载双重作用。其外形为低矮长方体，长宽方向按照赛道外轮廓的最大包络尺寸预留余量，使最外侧弯道不会悬出底座边界；厚度则根据摆件整体高度确定，保证重心落在支撑面以内。底座上表面可布置线路名称、赛事标识或纪念文字，前侧立面预留刻字区域，适合通过激光雕刻、丝印、阳极氧化填色或亚克力嵌片实现信息展示。竖向支撑杆位于赛道下部靠近重心的位置，杆体与赛道底面、底座顶面分别设置连接结构。若用于实物制作，杆端可预留螺纹孔，采用螺钉从底座下方锁紧；若采用3D打印，则可在装配体中保留小间隙定位柱，打印后直接粘接或热熔固定。

　　从使用场景看，该结构并不承担传动或承载任务，而属于赛车文化展示、主题空间陈设、车迷收藏和赛事活动周边装置。它可以放置在展厅桌面、俱乐部吧台、机车维修接待区、赛车模拟器周边或办公室展柜中，用于直观呈现马恩岛TT赛道的复杂线形。由于赛道轮廓曲折多变，观众能够通过立体模型快速识别高速弯、村庄路段、山地爬升段和长直道之间的空间关系，比平面地图更具视觉记忆点。

　　设计过程中需要重点控制外伸弯道的变形问题。马恩岛线路整体呈不规则闭合环状，若干弯道向外侧大幅伸展，如果支撑点只设在中心位置，远端悬伸段在打印或加工后容易产生翘曲、颤动。建模时应先绘制赛道曲线的外包络矩形，计算轮廓质心与最大悬挑距离，再将支撑杆布置在质心附近，并让底座覆盖主要悬挑区域。对于尺寸较大的展示件，可在不破坏视觉效果的低位弯道下方增加透明亚克力支杆，或把支撑杆设计成扁平金属片，使支撑结构与赛道线条融为一体。

　　赛道带状实体的截面尺寸需要结合摆件总高选取。截面过宽会削弱线路的精细感，过窄则会导致长段曲线刚性不足。较合理的处理方式是让带宽与整体轮廓长度形成比例，在小尺寸打印件中使用相对宽一点的截面以提高强度，在大尺寸金属或亚克力切割件中可适当缩窄带宽，增强地图线形的轻盈感。曲线转折处不应出现尖角折叠，所有拐点均采用样条线拟合，保持真实道路连续转向的视觉特征。

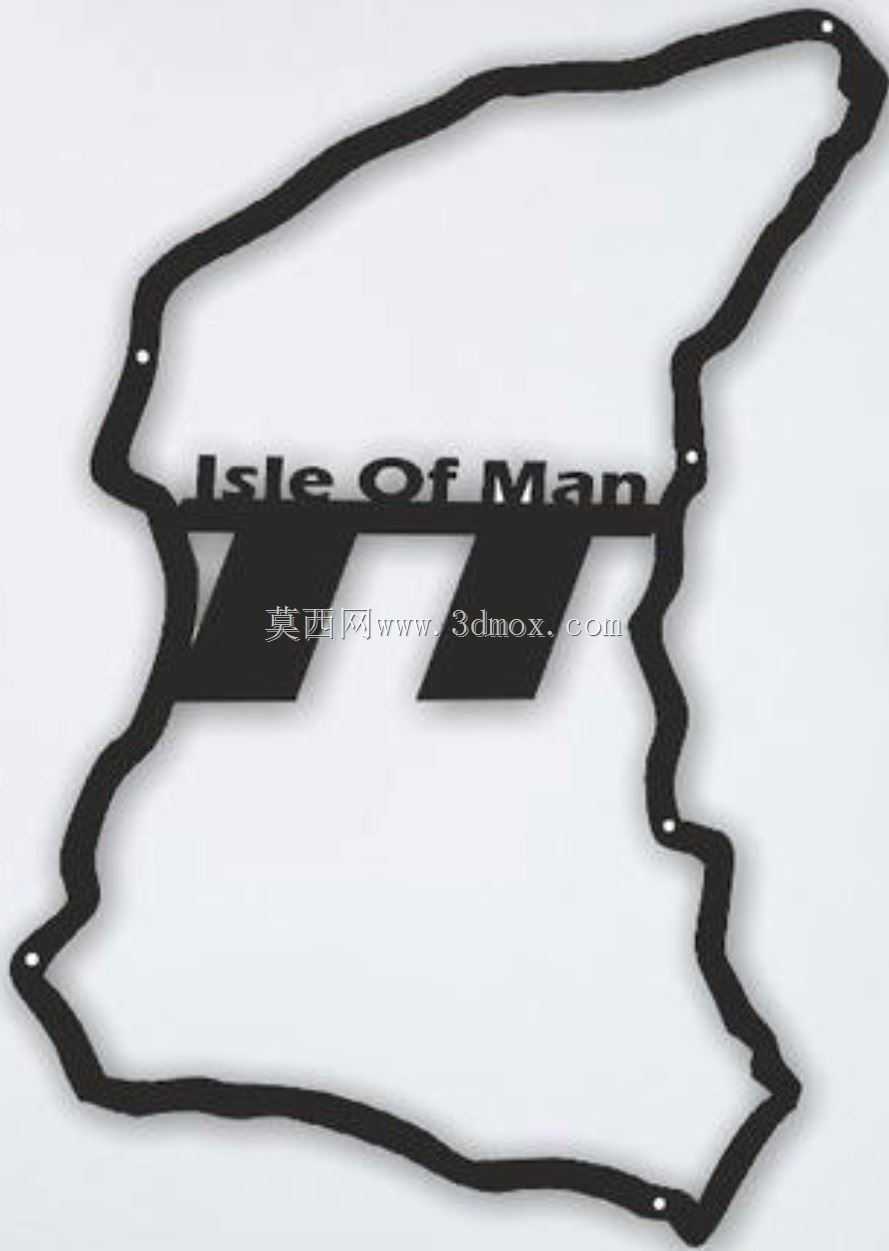

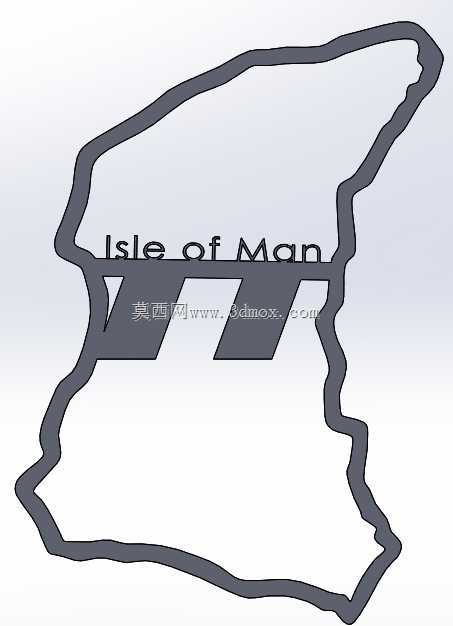

　　安装边界方面，底座底部应保持平整，四角可增加橡胶垫槽位，减少桌面刮擦并提高防滑能力。若作为壁挂版本使用，可取消立式底座，在赛道背部设置隐藏式挂孔或亚克力背衬，此时需要重新校核上部弯道的悬挂受力，把固定点布置在靠近轮廓质心且材料截面较宽的位置。立式版本则要保证底座高度不干扰赛道正面视线，支撑杆尽量避开主要弯道的观赏角度，使观众从正面看时首先注意到完整赛道轮廓，而不是支撑构件。

　　结构建模还考虑了多种制造工艺的适配。采用FDM打印时，赛道带状件可按水平方向摆放，减少悬空支撑；采用光固化打印时，可整体输出并对细薄支撑杆增加补强；采用金属激光切割时，赛道线条可由板材切割成型，底座使用折板或机加工块体；采用木工或亚克力工艺时，则可将赛道分层雕刻后叠加，形成更明显的立体阴影。不同工艺下，孔位、倒角和粘接面都需要在三维装配中预留，避免后期拼装时出现干涉。

　　整体造型没有复杂运动机构，设计重点在于曲线还原、支撑隐藏、重心控制和展示面协调。通过把闭合赛道线、竖向支撑和刻字底座组合在一起，模型既保留了马恩岛TT赛道辨识度，也具备实际摆件所需的稳定性与可制造性，可作为赛车主题展示装置进行结构细化、比例缩放和工艺落地。
