博世力士乐2020规格工业铝型材三维建模

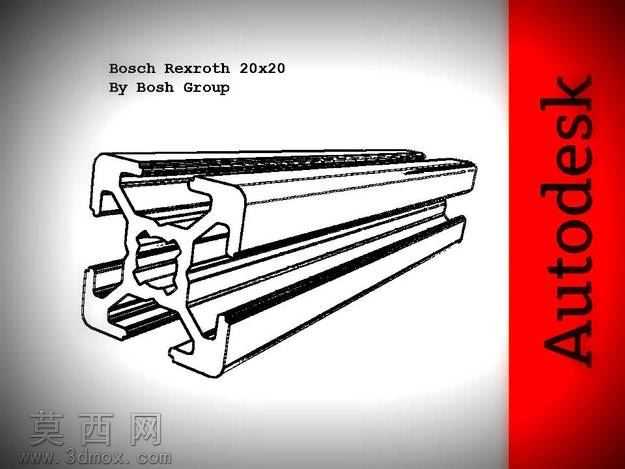

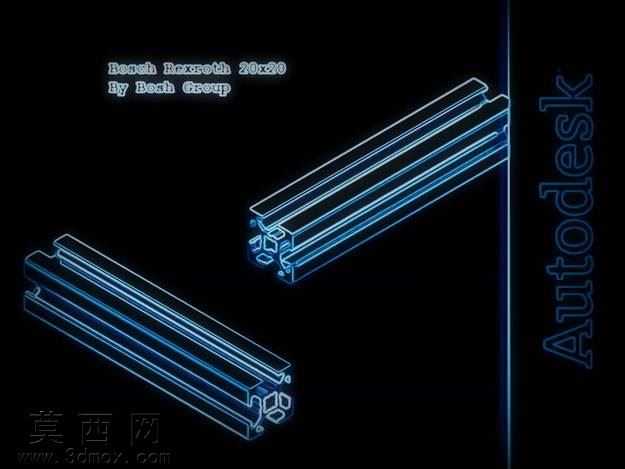

本作品为博世力士乐20×20规格工业铝型材的三维参数化建模成果，建模阶段采用Autodesk Inventor软件完成全流程制作，首先依据力士乐官方公开的20系列铝型材截面尺寸规范绘制二维草绘截面，精准还原截面内的T型槽轮廓、中心安装孔位、侧边定位卡口的几何参数，对槽口的倒角尺寸、内腔加强筋的壁厚、棱边的圆角过渡都做了1:1的尺寸匹配，避免建模过程中出现特征遗漏或尺寸偏差。完成草绘后通过拉伸特征生成指定长度的型材基体，再对型材端面的工艺倒角、槽内的装配避让位做细节特征处理，确保模型的几何特征完全符合实际量产型材的加工标准。材质设置阶段，针对工业铝型材的阳极氧化表面特性，调整材质球的漫反射、粗糙度与金属度参数，还原哑光深灰氧化层的真实质感，避免出现过度反光的塑料感偏差；渲染阶段采用暖橙色地面作为承载背景，搭配三点布光方案，主光源从侧上方投射以凸显型材表面的细微纹理与槽体的立体结构，辅光源弱化阴影区域的死黑问题，轮廓光勾勒型材的边缘形态，最终渲染图清晰呈现型材的截面结构与外观质感。结构设计上，该20×20规格铝型材属于轻型工业框架构件，截面四周的T型槽可兼容标准T型螺栓、螺母等紧固件，无需额外焊接即可完成快速装配，中心通孔可用于穿设线缆或安装内置连接件，多根型材可通过角码、内置连接件组合成小型设备机架、检测工装台架、自动化设备外围防护框架等结构，建模过程中严格控制各装配特征的公差尺寸，确保模型导出STEP、IGES等通用格式后，可直接导入各类三维软件用于装配验证、工程图导出、结构受力仿真等工作，无需二次修整特征。设计思路围绕工业铝型材的标准化、模块化特性展开，完全遵循博世力士乐的型材设计规范，保证模型的通用性与实用性，适配工业自动化领域轻型框架的快速设计需求。
