80/20规格工业铝型材截面结构设计

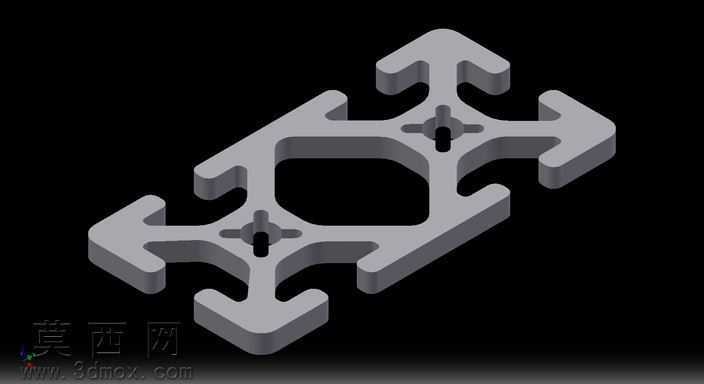

本作品为80/20规格工业铝型材的截面三维建模设计，建模过程依托三维参数化设计软件完成，全程采用实体建模逻辑搭建，精准还原工业铝型材的截面特征与结构细节。建模阶段首先绘制二维截面草图，严格遵循铝型材挤压成型的工艺规范，对型材的外轮廓、卡槽结构、中心安装孔位、加强筋结构逐一进行尺寸约束，确保各部位尺寸符合80/20系列铝型材的通用装配标准，草图绘制完成后通过拉伸特征生成三维实体，拉伸过程中统一设置合理的拔模斜度，匹配实际铝型材挤压生产的脱模需求。材质渲染阶段选用哑光银灰色阳极氧化铝材质，调整材质的金属粗糙度、反光度与环境光遮蔽参数，还原工业铝型材表面经阳极氧化处理后的细腻磨砂质感，同时对型材的棱边添加微小的圆角过渡，避免尖锐直角带来的不真实感，渲染时采用柔和的侧上方打光方案，清晰呈现型材截面的凹凸结构与卡槽层次，让各部位的结构特征一目了然。结构设计上，该型材采用四向对称的外伸卡槽布局，四个方向均预留标准T型槽结构，可兼容配套的T型螺栓、螺母等紧固件，方便多根型材进行任意方向的拼接组装；型材中部设置方形中空腔体，在保证整体结构强度的同时有效降低型材自重，减少原材料消耗；中空腔体与外伸卡槽之间设置十字形加强筋，提升型材的抗扭、抗弯性能，避免型材在承重状态下发生形变；中心位置预留贯通安装孔，可用于型材的对接定位或是安装端盖、脚轮等配套配件。设计思路围绕工业铝型材的模块化装配需求展开，兼顾结构强度、装配便利性与轻量化要求，截面的对称设计让型材在搭建框架时无需区分安装方向，降低组装难度，各卡槽的尺寸公差严格控制在通用装配标准范围内，可与市面上同规格的铝型材配件完全适配，能够满足自动化设备机架、工业工作台、设备防护围栏、物料货架等多种场景的搭建需求，建模过程中对所有特征保留参数化编辑权限，可根据实际使用需求快速调整型材壁厚、槽口尺寸、腔体大小等参数，适配不同的承重与装配场景。
