化学实验用锥形玻璃烧瓶三维建模

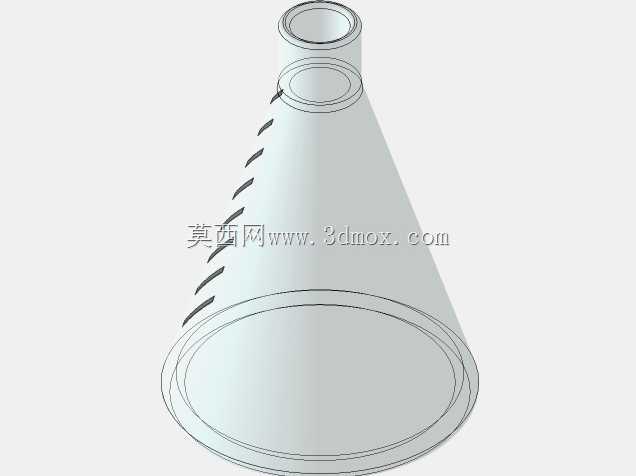

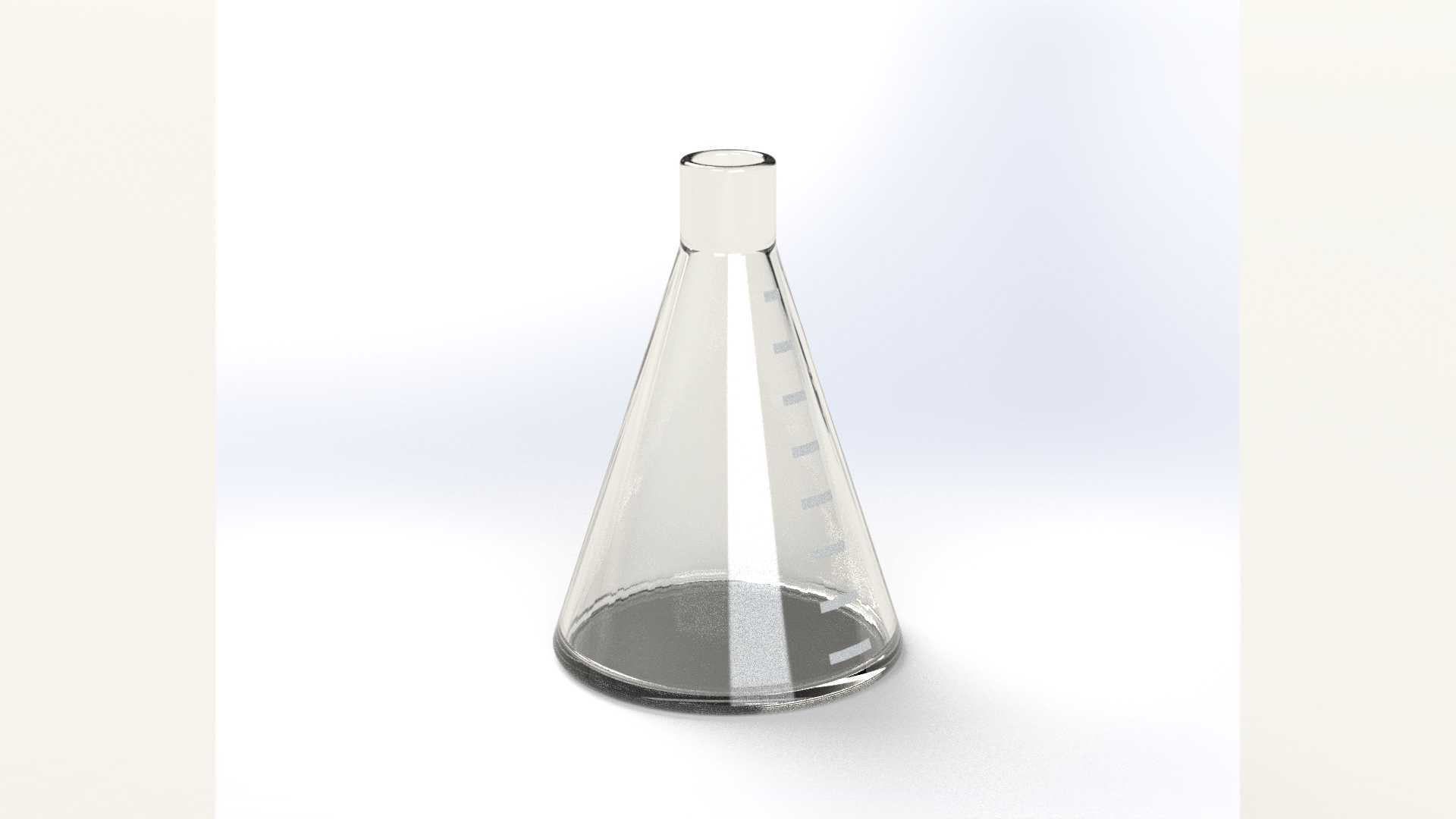

日常在化学分析、教学实验、中小试合成场景里，锥形烧瓶是出镜率极高的基础玻璃器具，做滴定操作时靠锥形的瓶身结构，晃动摇匀过程里液体不容易溅出，窄口设计还能减少试剂挥发，平底结构可以直接平稳放置在实验台、石棉网或者加热套上，不需要额外的夹具辅助固定。做这个模型的时候，首先要考虑实际使用的边界尺寸，常规250ml规格的锥形烧瓶，瓶底直径大概85mm，瓶身总高度140mm左右，瓶口是标准的磨口结构，外径24mm，和同规格的瓶塞、冷凝管等配件能适配，建模的时候要把瓶口的磨口段长度、锥度做准确，不然装配相关配件的时候会出现干涉或者密封不严的问题。画图的时候先在前视基准面绘制半剖面的草图，从瓶口的顶端开始，先画瓶口的直段，注意瓶口顶端要做微小的圆角处理，实际生产里玻璃切口不会是锋利的直角，接着顺着瓶身的锥度画斜线到瓶底位置，瓶底要做向内凹的圆弧结构，真实的玻璃烧瓶底部不是完全平的，内凹的结构既能保证放置平稳，也能在加热的时候让热传导更均匀，减少应力集中导致的炸裂风险。然后用旋转凸台命令生成瓶身的主体，之后处理瓶身的刻度线，刻度是在瓶身外侧的凸起或者印刷标识，建模的时候可以在瓶身对应的锥面上做等距曲面，然后投影刻度的草图，做0.1mm的浅凸台来模拟真实刻度的触感，注意刻度的间距要符合实际容量的对应关系，从底部往上每50ml的刻度间距要随着瓶身锥度变化逐渐缩小，不能做成等距的错误结构。材质上要设置玻璃的半透明属性，折射率调到1.5左右，和普通硼硅玻璃的参数一致，瓶底残留的少量液体要单独做一个实体，放在瓶底内凹的位置，模拟实验后残留试剂的真实状态。还要注意瓶壁的厚度，整体壁厚均匀保持在2mm左右，瓶口位置因为要做磨口，壁厚会稍微厚一点，大概2.5mm，避免在和塞子摩擦的时候出现破损。实际使用里这个器具可以耐受一定的温度骤变，建模的时候不需要做额外的加强筋，玻璃本身的光滑曲面就有足够的结构强度，整个模型完成后要检查各个位置的圆角过渡，所有玻璃的边缘都不能有尖锐的直角，符合实际玻璃器皿的生产工艺要求，后续如果做实验场景的装配，这个模型可以直接导入到实验台的装配体里，和滴定管、铁架台等配件配合，不会出现尺寸不匹配的问题。
