趣味物理演示饮水鸟结构设计

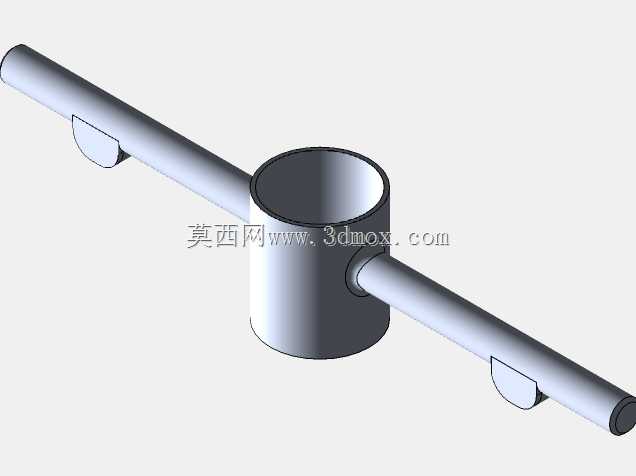

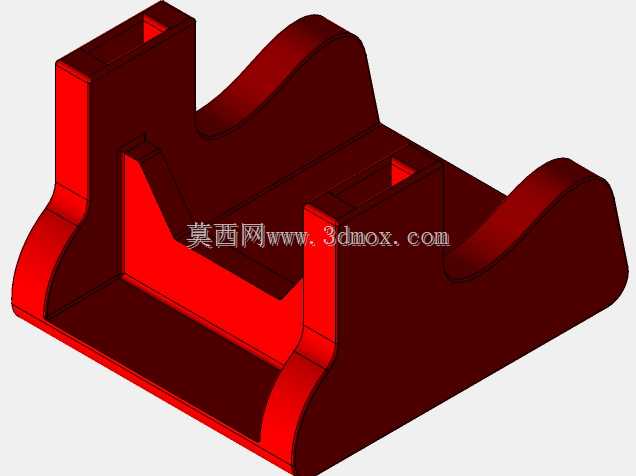

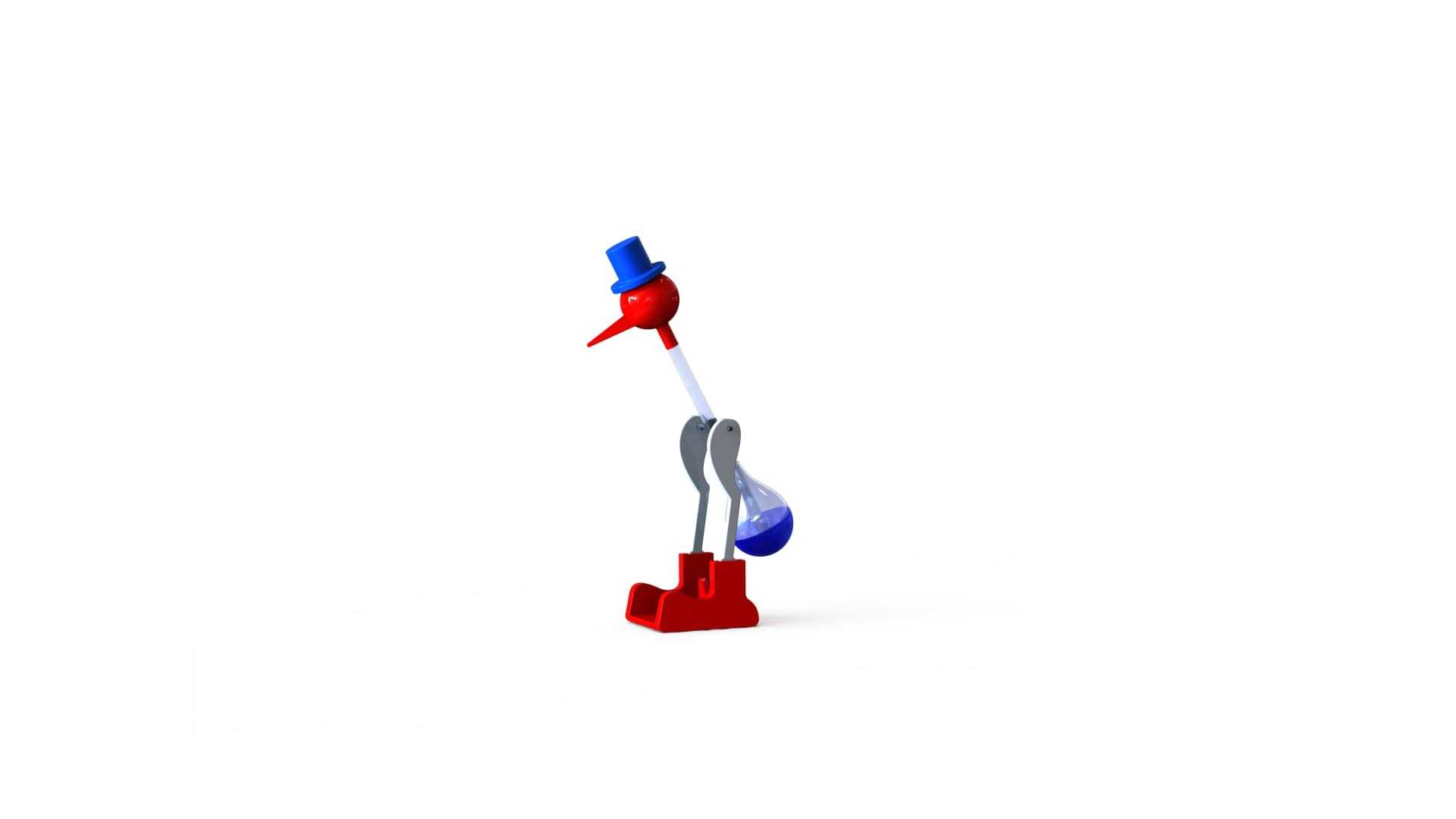

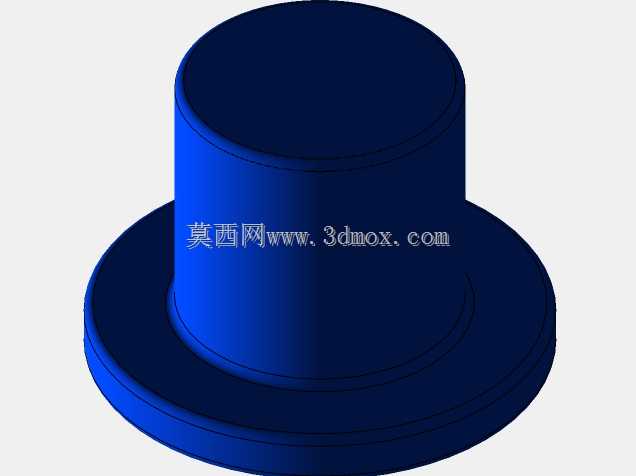

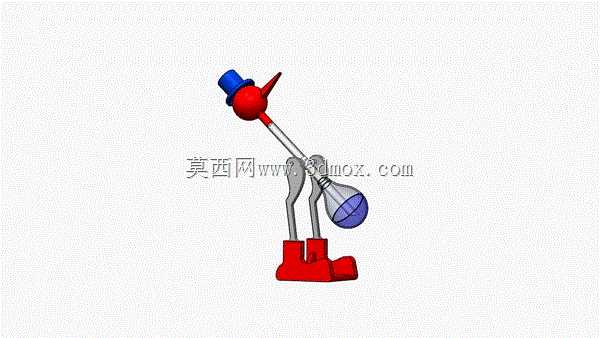

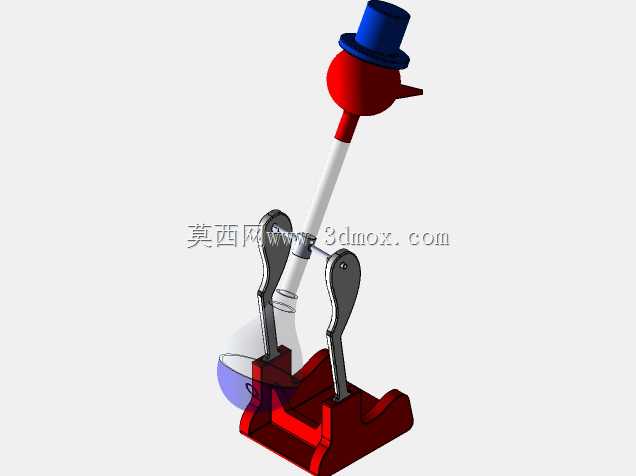

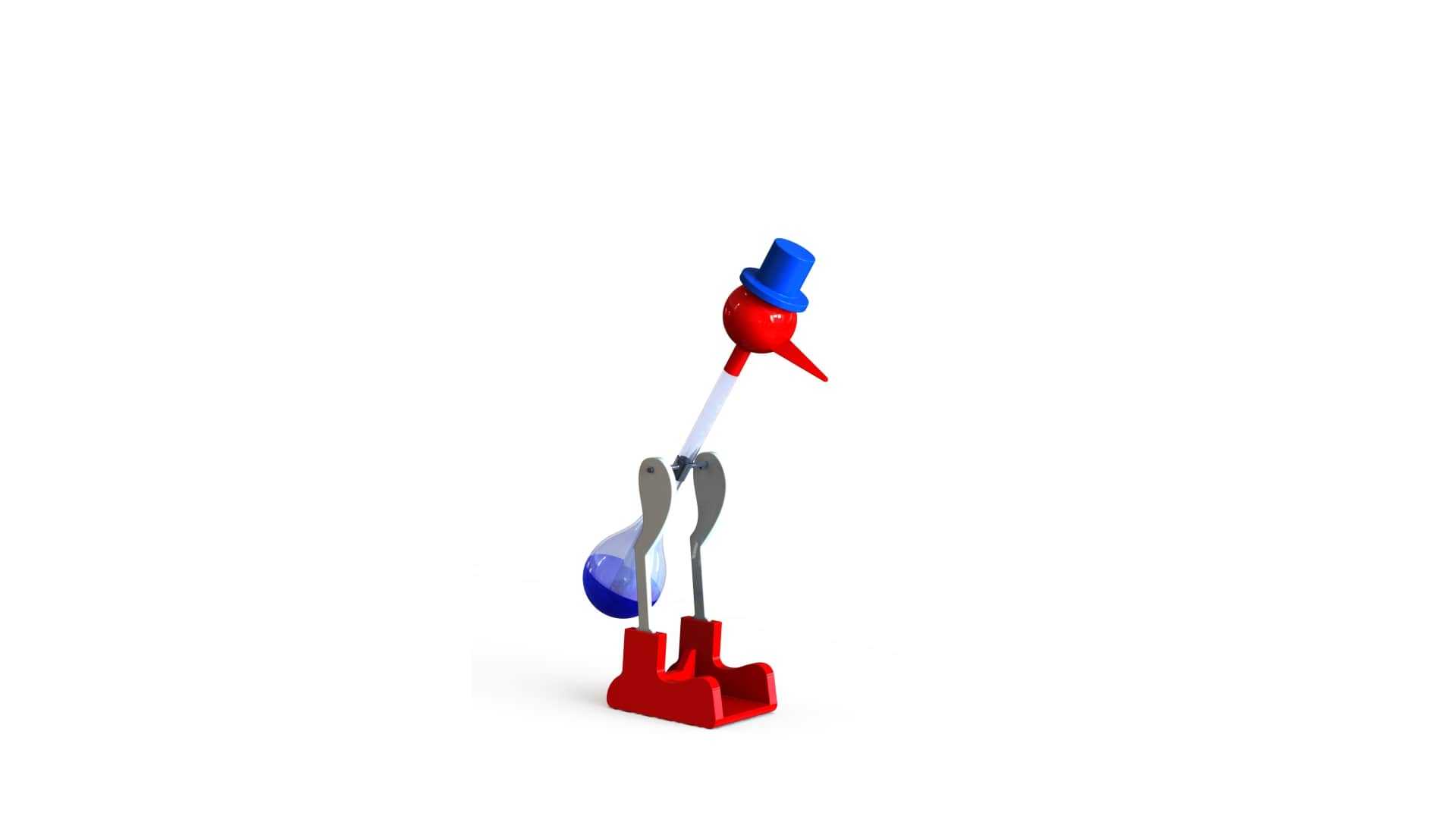

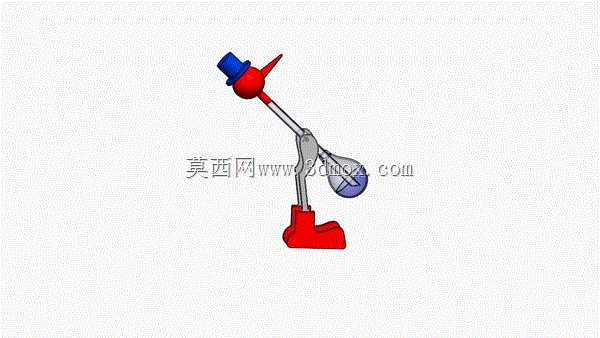

这款饮水鸟的三维建模工作，最初是承接中学物理实验室的教具更新需求做的，日常教学里用来演示热力学相变、力矩平衡相关知识点，也有文创玩具厂商拿同结构做桌面解压摆件，应用场景覆盖科教演示、潮玩周边两个完全不同的方向，建模时要兼顾两个场景的使用需求，不能只盯着单一用途做结构。建模第一步先梳理核心功能逻辑：整个装置不需要外接动力，依靠头部蒸发制冷造成的内部压差，让液体顺着管身上升改变整体重心，当重心越过支架支点后鸟身自动前倾，前倾到特定角度时管路连通上下腔体，液体回流尾部配重复位，循环往复实现持续“饮水”动作，整个循环的力矩平衡点是设计核心，差1mm的重心偏移都会导致动作卡滞或者无法复位。画零件的时候先从核心的玻璃腔体入手，先做尾部的储液球，再延伸出中间的空心管，最后做头部的集液球，三个零件的同轴度公差要控制在0.2mm以内，不然组装后管身倾斜会影响液体流动路径；外部的支架和底座要先确定支点高度，我当时把支点设在管身总长度62%的位置，刚好匹配液体上升到头部时的重心偏移量，底座做了加宽的梯形结构，整体宽度比鸟身最大摆幅宽15mm，防止摆动过程中侧翻，头部的装饰小帽和鸟嘴是独立零件，后期可以根据不同使用场景更换涂装，教具款做醒目的红蓝配色方便学生观察动作，文创款可以做哑光莫兰迪配色适配桌面摆放。用SolidWorks建模的时候，先画各零件的旋转凸台基体，腔体的薄壁厚度统一设为1.2mm，既保证透光性又有足够结构强度，支架的金属夹片用钣金模块做，折弯角度刚好卡住管身不会夹死，预留0.1mm的间隙让管身可以自由转动；组装的时候先做静态干涉检查，确认鸟身摆动全程不会碰到支架和底座，再添加重力配合和实体碰撞模拟，反复调整尾部储液球的初始液体容量，直到模拟动作能连续循环20次以上没有卡滞，最后再做动画关键帧设置，把整个摆动循环的动作拆解成120帧，慢放时能清晰看到重心变化和液体流动的对应关系，方便教学时拆解原理。建模时特意把所有配合间隙都做了实际生产的冗余量，不会出现屏幕上能转实际装起来卡死的问题，不管是做3D打印的教具样件，还是开模做批量玩具，这套模型都能直接导出工程图用。
