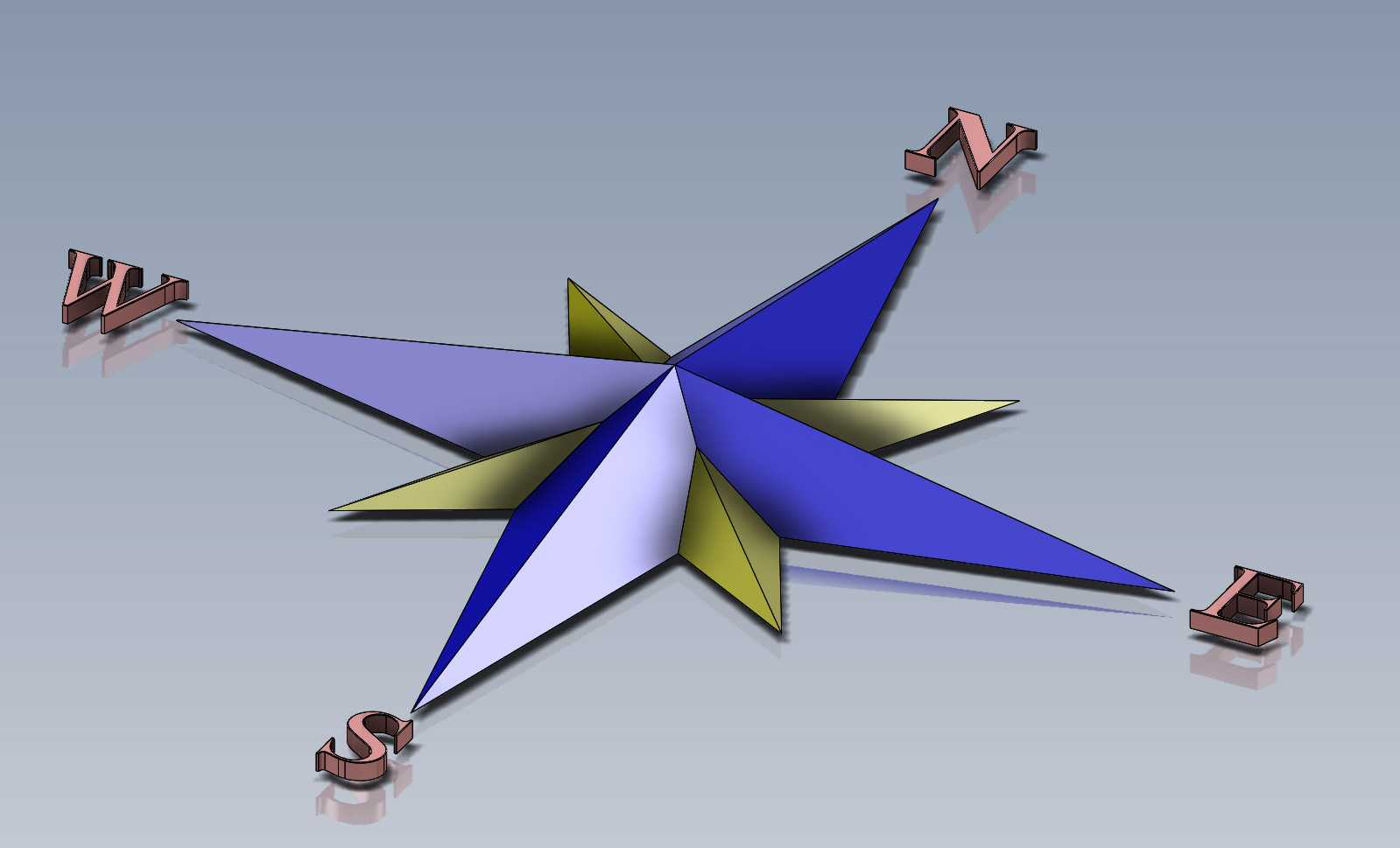

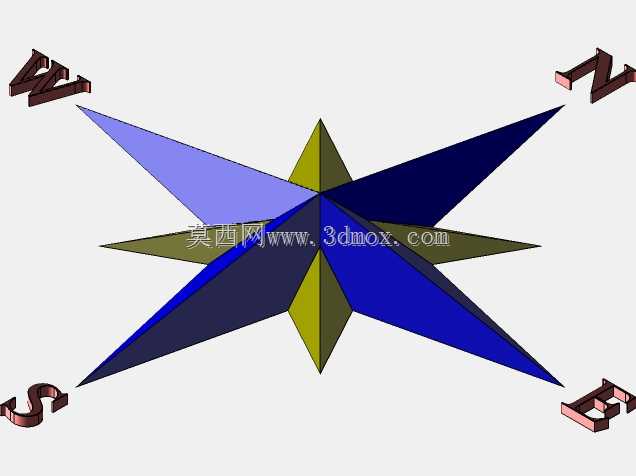

多色拼接星型方位指示罗盘造型

这类星型方位指示结构常应用在户外导视系统、航海模拟教具、文创装饰摆件以及主题展馆的方位标识场景中，核心用途是为使用者提供清晰的方位指向参考，同时兼具装饰属性。从功能特性来看，八个尖角分别对应正东、正南、正西、正北以及四个斜向方位，每个方位端点设置立体方位字母标识，辨识度高，星型多面拼接的结构在不同光照下会形成明暗层次，提升视觉识别度。设计过程中先确定中心基准点，以中心为原点绘制八条等角度分布的射线作为尖角的定位基准，相邻射线夹角为45度，保证八个方向的分布均匀对称。每个尖角采用双斜面拼接的棱面结构，不同方位的尖角采用差异化配色区分，主方位尖角使用高饱和度蓝色，斜向方位使用橄榄绿色，方位字母采用红铜质感的立体字，固定在对应尖角的外侧延伸位置，避免遮挡主体星型结构。建模时先绘制单个尖角的草绘截面，通过拉伸生成基础实体，再对棱边做微小倒角处理，避免尖锐棱边造成磕碰风险，完成单个尖角建模后以中心轴为基准做环形阵列，快速生成其余七个尖角，之后对拼接位置做合并实体处理，保证整体结构的连续性。方位字母单独建模后通过配合约束定位到对应方位的基准面上，调整字母的倾斜角度与对应尖角的延伸方向保持一致。整体结构的外轮廓尺寸可根据使用场景调整，作为桌面摆件时外接圆直径可控制在150-200mm范围，作为户外导视标识时可放大至800-1200mm，安装时底部预留平面安装基准面，可通过粘接或者螺栓固定在安装基座上，不需要额外设置复杂的连接结构。建模过程中需要注意每个棱面的拔模角度控制，若后续需要做实物3D打印或者注塑加工，棱面的拔模角度设置为2-3度即可满足脱模要求，拼接位置的重合公差控制在0.02mm以内，避免出现实体缝隙影响后续加工。不同配色的面在建模时单独做面分组，方便后续渲染或者实物加工时做分色处理，方位字母的凸起高度控制在3-5mm，既保证触摸识别的手感，也不会因为凸起过高容易出现磕碰损坏。
