门挂式多层猫爬架结构设计

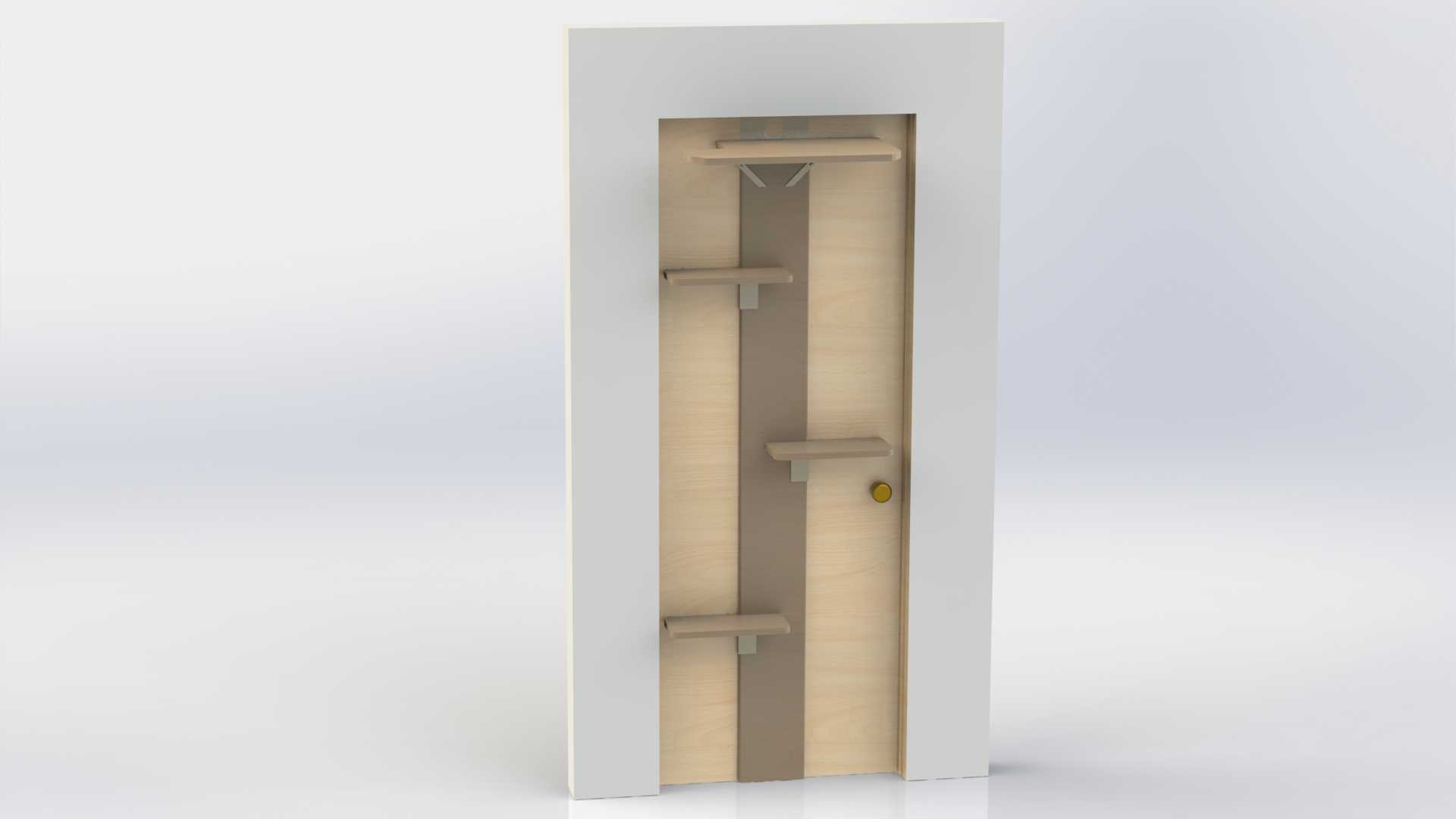

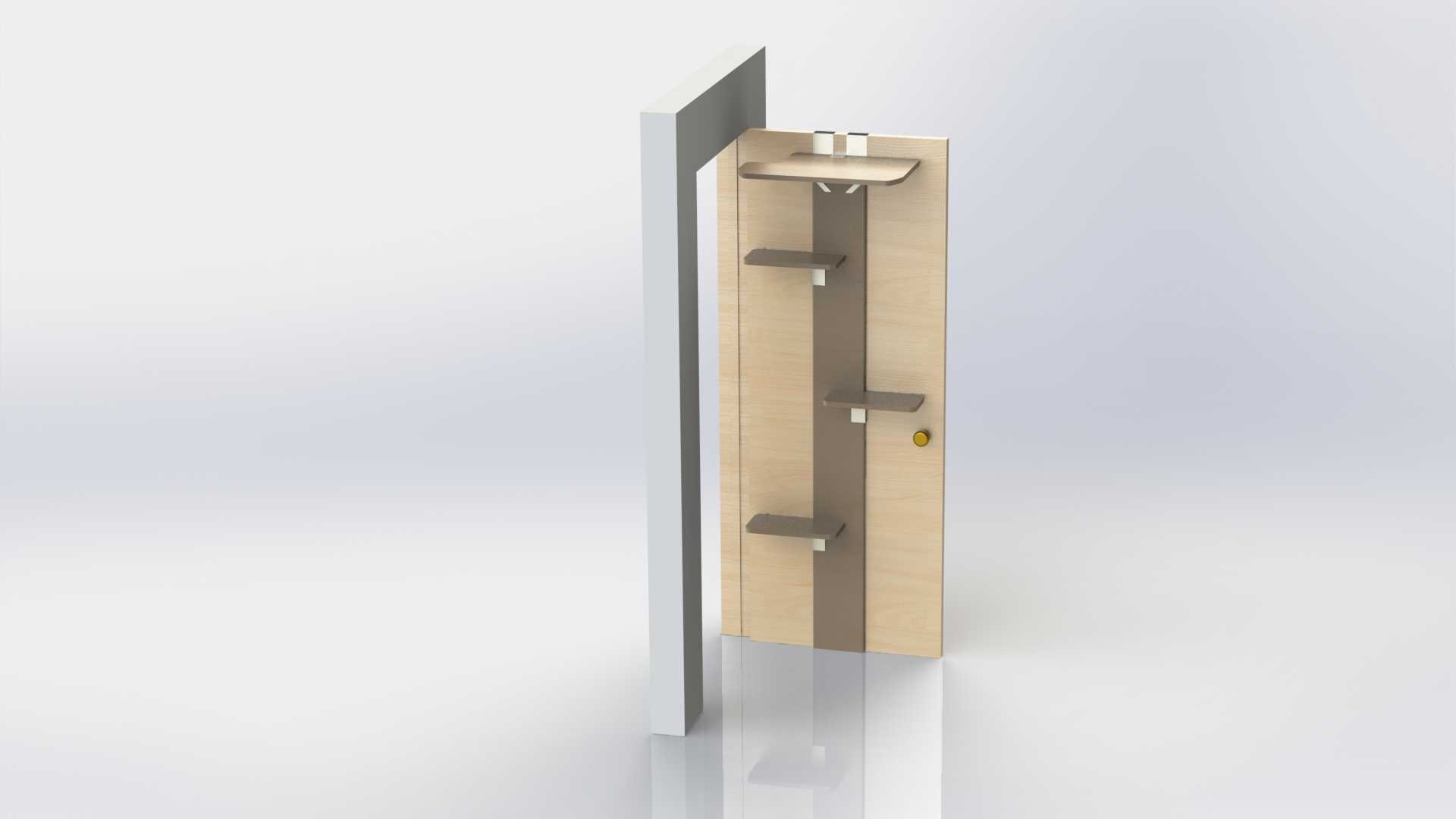

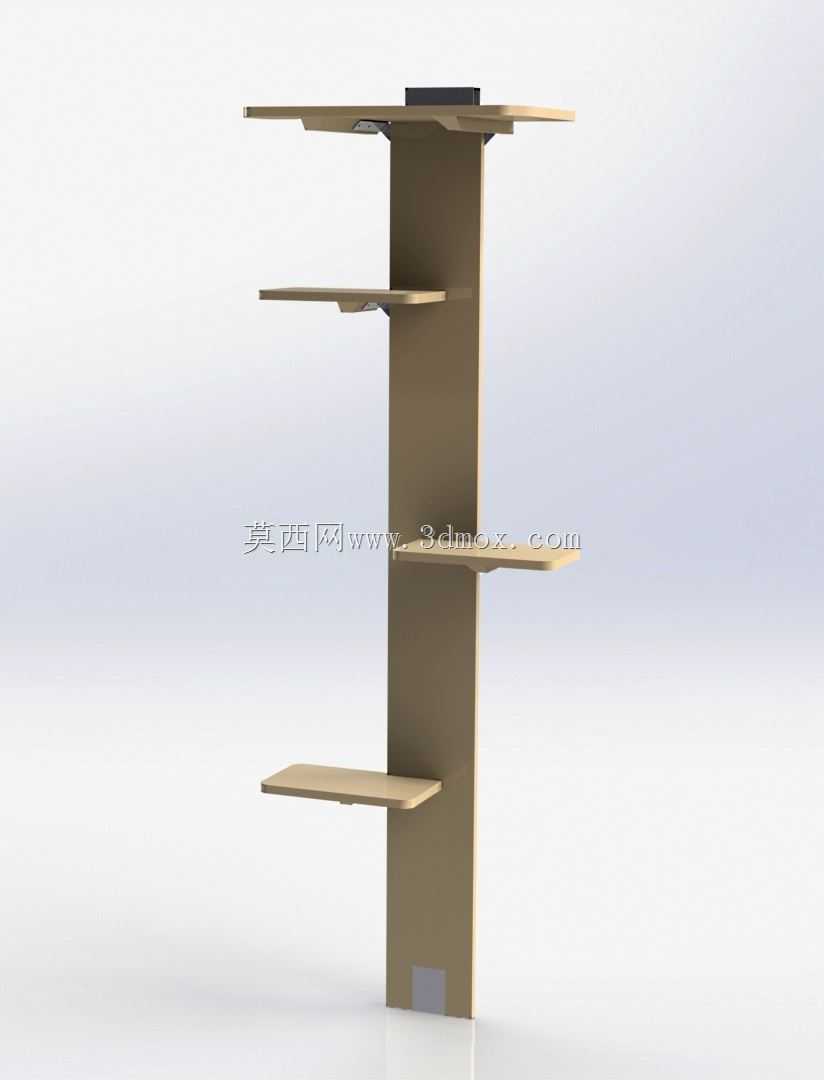

这款门挂式猫爬架的设计初衷，是解决小户型家居场景下养猫用户的空间痛点，无需在墙面打孔破坏装修，依托现有室内门体即可完成安装，适配绝大多数常规厚度的室内平开木门，安装时仅需将顶部挂卡卡在门体上沿，底部设置防滑胶垫抵靠门体下部，避免使用过程中出现晃动移位，整体安装边界不占用地面空间，不会影响门体的正常开合使用。从功能特性来看，产品采用垂直立柱搭配四层错落分布的平台结构，平台之间的高度差符合猫咪攀爬的步幅习惯，每层平台边缘做了圆角过渡处理，避免猫咪上下跳跃时磕碰受伤，平台表面预留了防滑垫安装位，可搭配绒面垫提升猫咪停留时的摩擦力，立柱采用矩形截面结构，相比圆管立柱具备更好的抗扭性能，猫咪在平台间跳跃时整体结构形变量控制在安全范围内，不会出现大幅晃动感。建模过程中首先确定门体的通用安装尺寸阈值，先绘制顶部挂卡的截面轮廓，拉伸生成挂卡实体后做倒圆角处理，避免刮伤门体漆面；随后绘制主立柱的矩形截面，按照总高度拉伸生成立柱基体，将挂卡与立柱顶部做装配约束，确认挂卡的卡口宽度适配常规门体厚度范围；接下来逐层绘制平台的轮廓，每一层平台的伸出长度、安装高度都按照猫咪攀爬的受力角度做偏移排布，避免上下层平台出现垂直重叠导致猫咪跳跃空间不足，平台与立柱的连接位置做加强筋结构，提升连接处的承重能力，可满足成年猫咪的活动承重需求；最后对所有外露棱边做R2以上的圆角处理，拆分各个部件的装配间隙，确认各部件之间无干涉，整体模型完成后可直接导出用于结构验证与打样生产。这类产品主要应用于家庭养猫场景，尤其适合租房居住、无法在墙面打孔安装固定猫爬架的用户，安装拆卸都十分便捷，搬家时可直接取下带走，不会对家居环境造成破坏，错落的平台结构既满足猫咪喜欢攀爬、停留高处的习性，也不会过多占用室内有限的活动空间。
