初代马自达Miata后挂接定制结构设计

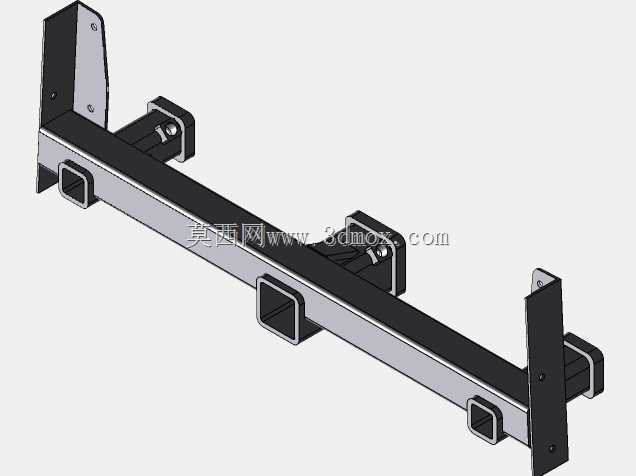

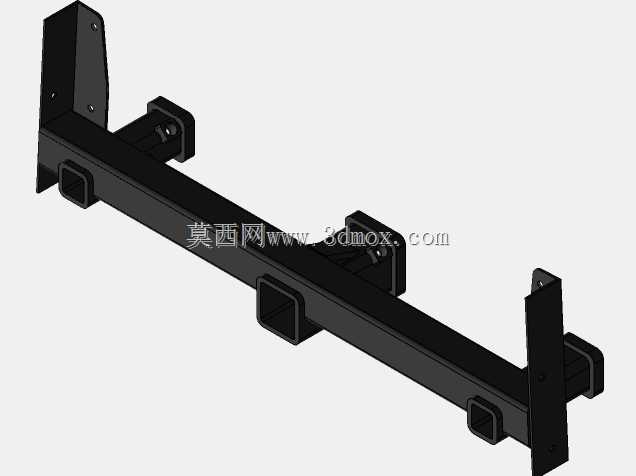

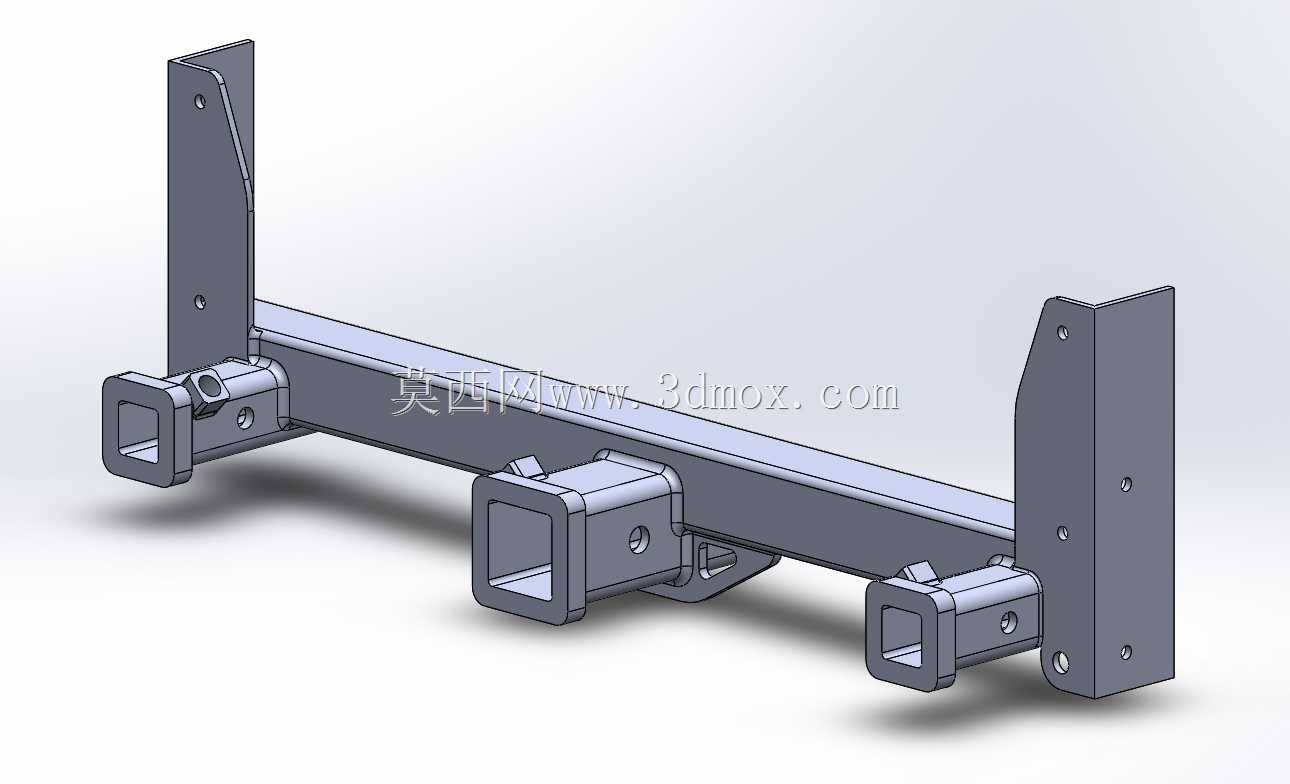

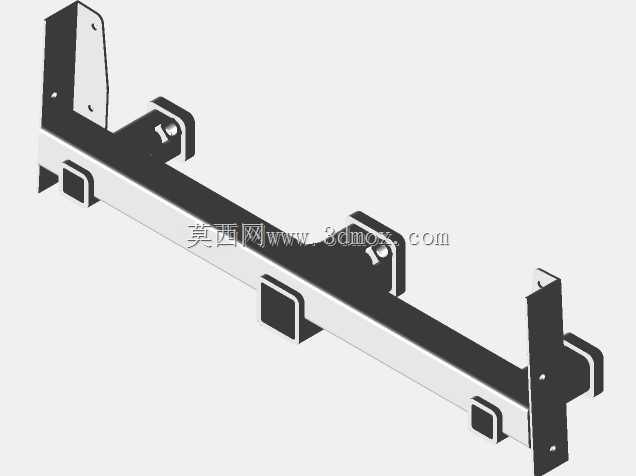

　　这套挂接结构针对NA世代马自达Miata的后副车架安装点位开发，核心解决原厂后杠区域无标准拖挂接口、加装外置附件时受力点不合理的问题。日常玩车场景里，不少Miata车主会加装后置行李架、小型拖挂板、露营小拖斗，或是赛道日使用的后拖车钩，原厂车身尾部的钣金厚度仅0.8mm，直接在钣金上打孔固定很容易出现拉扯变形、高速行驶时附件抖动的问题，这套结构直接将受力点转移到后副车架的原厂螺栓位，不需要对车身钣金做破坏性切割，所有安装孔位都匹配原厂底盘的现有螺孔，安装时只需要拆卸后杠下护板，将挂接座对位后用对角螺纹防抖动螺母锁紧即可，不需要额外做焊接作业。结构上采用双面接收器设计，两侧的接口可以同时适配不同规格的外接附件，比如左侧接拖车臂、

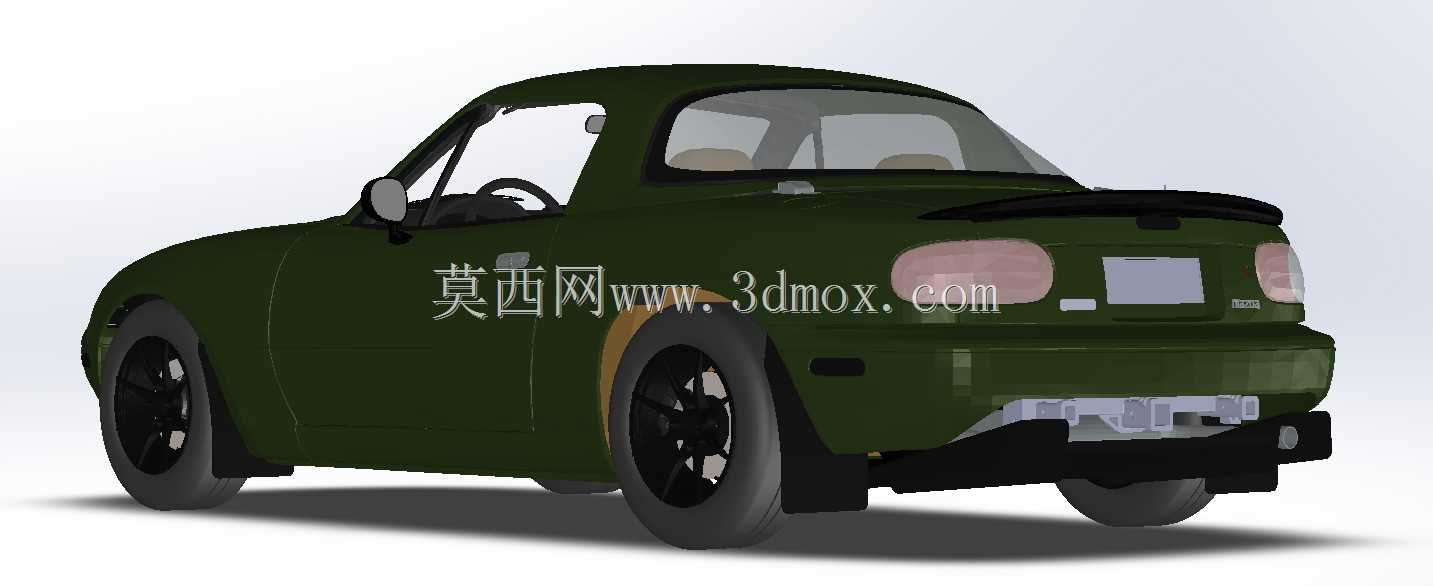

　　右侧接自行车架固定座，不需要反复拆装主挂接座，接口内部做了3mm的限位凸台，插入附件后可以通过快拆销锁定，避免行驶中出现旷量。挂接座的主体采用6mm厚的Q235钢板折弯焊接成型，表面做喷塑处理，贴合后杠下沿的造型做了内收设计，不会突出后杠最外侧，日常倒车时不容易出现磕碰，整体安装完成后最低点距离地面127mm，匹配Miata原厂 lowered 1寸的车身高度，不会出现通过性问题，过常规减速带时不会剐蹭。设计阶段特意避开了后保险杠的倒车雷达探头安装位，也没有遮挡后牌照的安装区域，挂接座上方预留了牌照灯的走线槽，加装外置附件时不需要额外改动原车线路。对角布置的防抖动螺母采用细牙螺纹设计，锁紧后可以抵消车辆行驶中产生的纵向震动，

　　避免长期使用后螺栓出现松脱，螺母自带尼龙锁紧圈，不需要额外加装防松垫片。整个挂接装置的横向宽度控制在420mm，刚好卡在两侧后纵梁的安装点之间，受力时可以将载荷均匀分散到两侧纵梁，不会出现单侧受力过大导致的车架变形，静态承重上限可以达到150kg，足够承载后置行李架加露营装备的重量，拖挂状态下可以牵引总质量不超过500kg的小型拖挂，满足短途轻装出行的使用需求。结构的边角都做了R5的圆角处理，安装时不会划伤后杠的漆面，也避免日常使用中尖锐边角造成的磕碰损伤。
