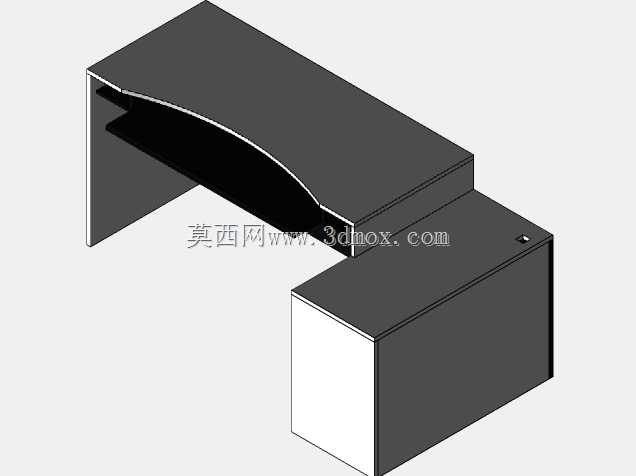

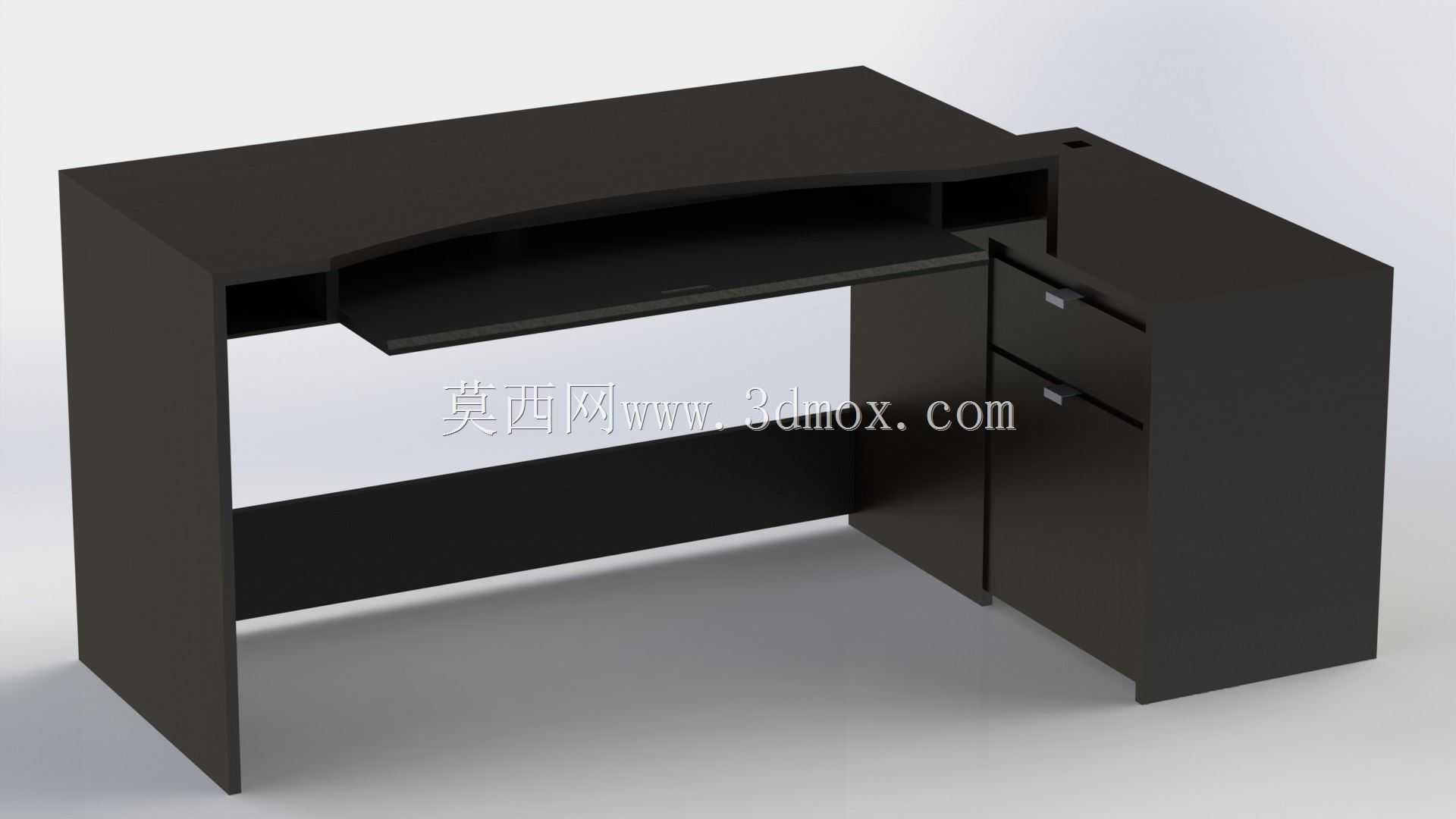

这款办公桌采用胶合板作为核心加工原料,主体结构由两块4英尺×8英尺规格的3/4英寸厚胶合板、一块4英尺×4英尺规格的1/2英寸厚胶合板裁切拼接成型,整体为一体化侧柜设计,无需额外搭配独立边柜即可满足单人办公的储物与桌面使用需求。从实际应用场景来看,这类桌具适配小型居家办公空间、初创团队开放式工位、工作室单人作业区等场景,侧置的双层抽屉柜可收纳办公文档、小型工具、随身杂物,避免桌面零散物件堆积占用操作空间。桌体正面预留了抽拉式键盘托的安装位,键盘托采用内嵌滑轨结构,抽拉行程适配常规键盘摆放深度,收回后可完全隐藏于桌面下沿,不额外占用桌下腿部活动空间,桌面靠近使用者的一侧做了内凹弧形裁切,贴合人体坐姿时的腰腹轮廓,
减少长时间伏案时的桌沿挤压不适感。设计阶段优先考虑胶合板的裁切利用率,所有板件的裁切尺寸均匹配标准胶合板的出厂幅面,尽可能减少边角余料的浪费,板件连接采用预埋螺母加木螺钉的暗装结构,外表面无外露连接件,保证整体外观的整洁度。桌体右侧的柜体同时承担桌腿的支撑作用,无需额外加装独立桌腿,左侧为单块整板落地支撑,整体支撑结构的受力分布经过校核,桌面中部放置常规办公设备、轻型加工工具时不会出现明显下挠变形。安装边界方面,桌体整体宽度适配常规1.2米至1.4米的工位预留宽度,深度控制在0.7米以内,放置时无需预留过多背部空间,可直接贴墙摆放,桌下净空高度满足常规办公椅的扶手高度通行需求,不需要额外调整椅具高度即可适配。桌体表面采用黑色哑光饰面处理,耐日常摩擦与轻微污渍擦拭,适合高频使用的办公场景,抽屉采用无拉手按压式弹出设计,进一步简化外观线条,避免突出的拉手磕碰过往人员。
