Tomos D6水冷赛车摩托车结构设计

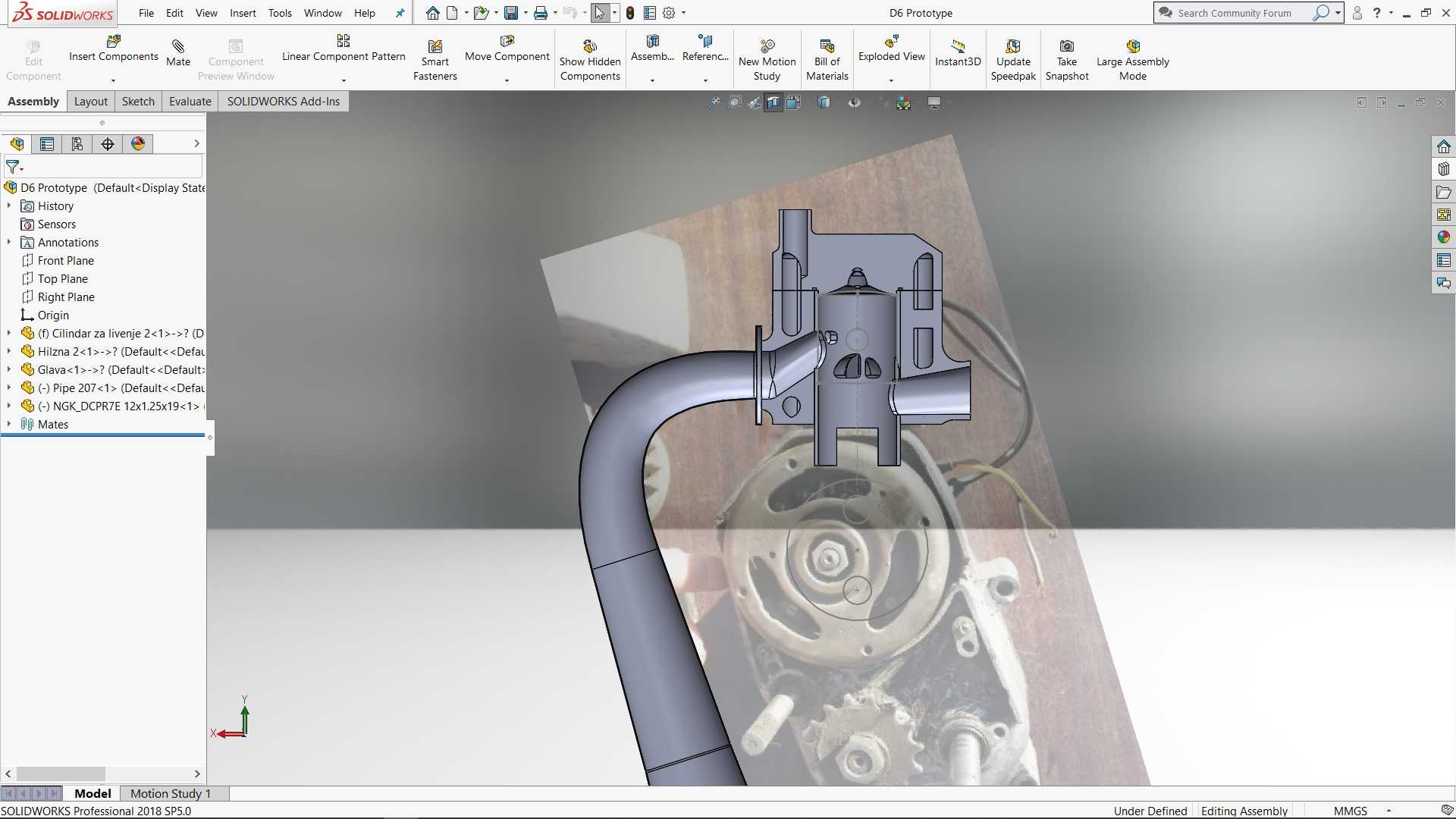

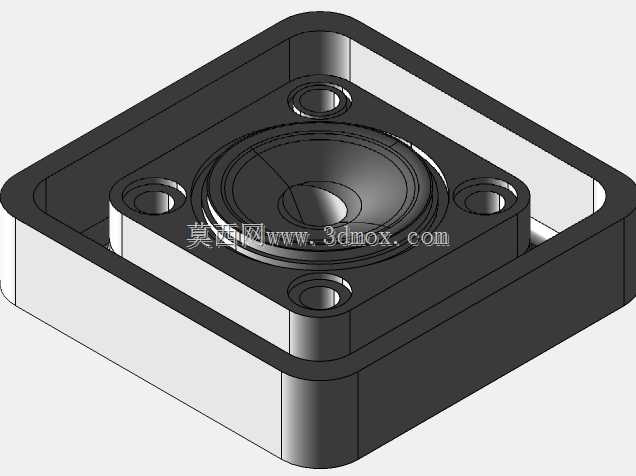

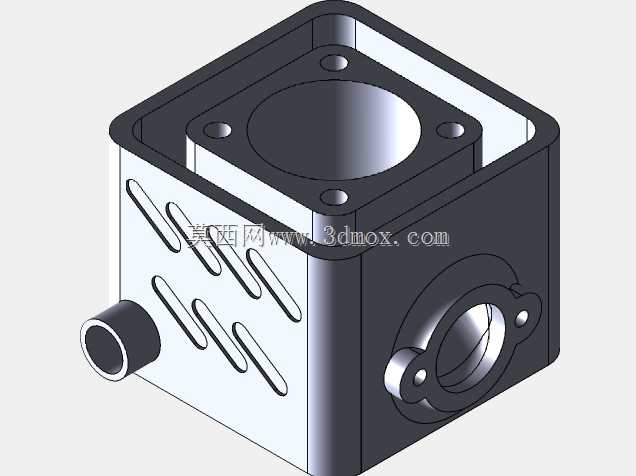

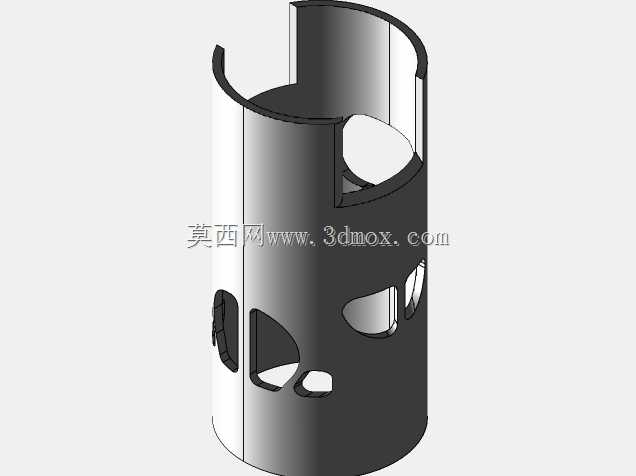

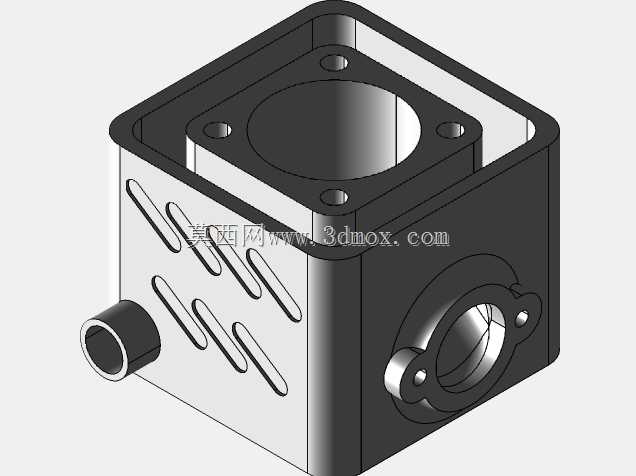

这款50cc排量的竞速摩托车结构设计，核心围绕小型赛道竞速场景的使用需求展开，适配场地绕圈赛、短道加速赛的轻量化、高响应动力输出要求，整体结构在保证车架刚性的前提下尽可能压缩冗余重量，适配小排量赛事的重量限制规则。从功能特性来看，水冷气缸的布局是整个设计的核心优化点，相比同排量风冷机型，水冷结构可以维持长时间高转速工况下的缸体温度稳定，避免连续竞速过程中出现热衰导致动力下降，配套设计的密封冷却管路走向贴合车架主梁布置，既减少管路弯折带来的流阻，也能利用行驶气流辅助散热，同时管路固定点均设计有减震胶垫，抵消赛道颠簸路面带来的振动，避免管路接口松动渗漏。车架部分采用环抱式双梁结构，转向立管角度经过反复调整，兼顾低速过弯的灵活性与高速直线行驶的稳定性，前后轮轴的安装边界预留了不同尺寸轮毂的适配空间，可根据赛道铺装情况更换不同抓地力等级的轮胎，后摇臂与车架的连接点设计了可调节的限位结构，方便根据车手驾驶习惯调整后轮倾角范围。建模过程中先从整车硬点尺寸入手，先确定前后轮距、座高、手把位置这些人机与行驶相关的核心边界，再逐步搭建车架的三维线框，确认各管件的干涉情况后再生成实体结构，动力部分先完成气缸、曲轴箱的核心腔体建模，再匹配活塞、连杆的运动行程，验证运动过程中无部件干涉后，再布置冷却水道、外部覆盖件的安装点位。外部整流罩的造型贴合车架轮廓，在车轮、手把位置预留了足够的转向、减震跳动间隙，表面的导流曲面经过曲率连续检查，减少高速行驶时的气流紊流，车身上的标识区域预留了平整的安装面，方便粘贴赛事号码与品牌标识。整车的装配层级按照实际装车逻辑划分，从车架总成、动力总成、行走总成、覆盖件总成逐级拆分，每个部件的安装孔位都预留了合理的装配公差，方便后续加工制作过程中的对位调整，所有焊接位置都做了圆角过渡处理，避免应力集中导致的车架疲劳损坏，油门、离合拉线的走向均设计有专用的固定卡扣，避免行驶过程中拉线晃动与运动部件发生干涉。
