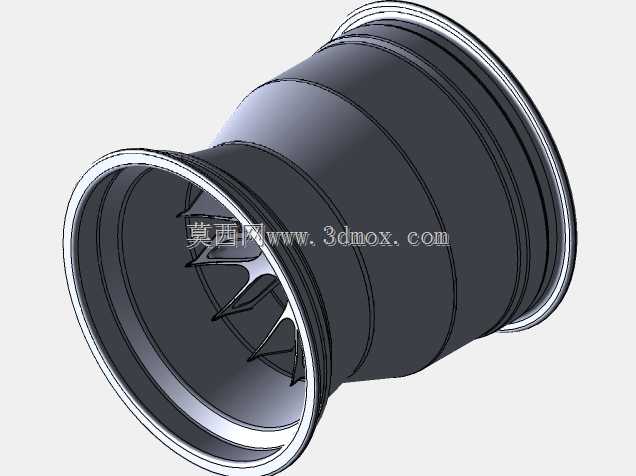

F1赛车BBS款高性能轮辋结构设计

　　在场地赛车尤其是方程式赛事的行走系统设计中，轮辋作为连接轮胎与轮毂轴承、传递全部驱动力与制动力的核心承载部件，其结构合理性直接决定赛车的弯道抓地表现、簧下质量控制水平以及高速行驶下的结构可靠性。这款轮辋的设计参考了真实F1赛事所用BBS轮辋的公开蓝图参数，建模过程中优先还原了赛事级轮辋的核心结构特征，首先从轮辋与轮胎配合的胎圈座轮廓入手，严格匹配赛事专用光头胎的胎圈尺寸公差，确保轮胎安装后在300km/h以上的高速行驶、以及过弯时产生的大侧向加速度工况下，不会出现胎圈脱开、气压泄漏的风险。建模初期先绘制轮辋的轴向旋转截面草图，通过旋转特征生成轮辋的基体轮廓，之后针对轮辐部分进行结构优化，

　　考虑到F1赛事中轮辋需要承受制动系统产生的超千度高温热辐射，轮辐之间预留了足够的通风导流通道，能够在车辆行驶时引导气流快速穿过制动卡钳与制动盘区域，带走制动产生的热量，避免制动热衰减。在安装边界的处理上，轮辋中心的定位孔严格匹配F1轮毂单元的中心定位尺寸，螺栓孔的分布圆直径、孔位公差以及螺栓沉孔深度都参照赛事标准设定，确保轮辋安装后与轮毂轴的同轴度误差控制在极小范围内，避免高速行驶时产生轮端跳动。轮辋的轮缘部分做了加厚强化处理，应对赛车在路肩行驶时产生的冲击载荷，避免轮缘变形导致轮胎失压。建模过程中先完成主体旋转特征后，对轮辐部分做阵列特征生成均匀分布的辐条结构，之后对所有应力集中的转角位置做圆角过渡处理，

　　降低交变载荷下的应力集中系数，最后通过抽壳特征控制轮辋的整体壁厚，在保证结构强度满足赛事载荷要求的前提下，尽可能降低轮辋的整体质量，优化赛车的簧下质量表现，提升悬挂系统的响应速度。这款轮辋的结构设计也可作为民用高性能改装轮毂的设计参考，其通风散热结构、轻量化设计思路以及承载结构的强化方式，都能为普通乘用车辆的轮毂设计提供参照，在日常行驶中提升制动系统的散热效率，降低长距离制动后的热衰退风险，同时轻量化的轮辋也能提升车辆的加速响应与燃油经济性。
