直播导播快捷控制键盘三维数模设计

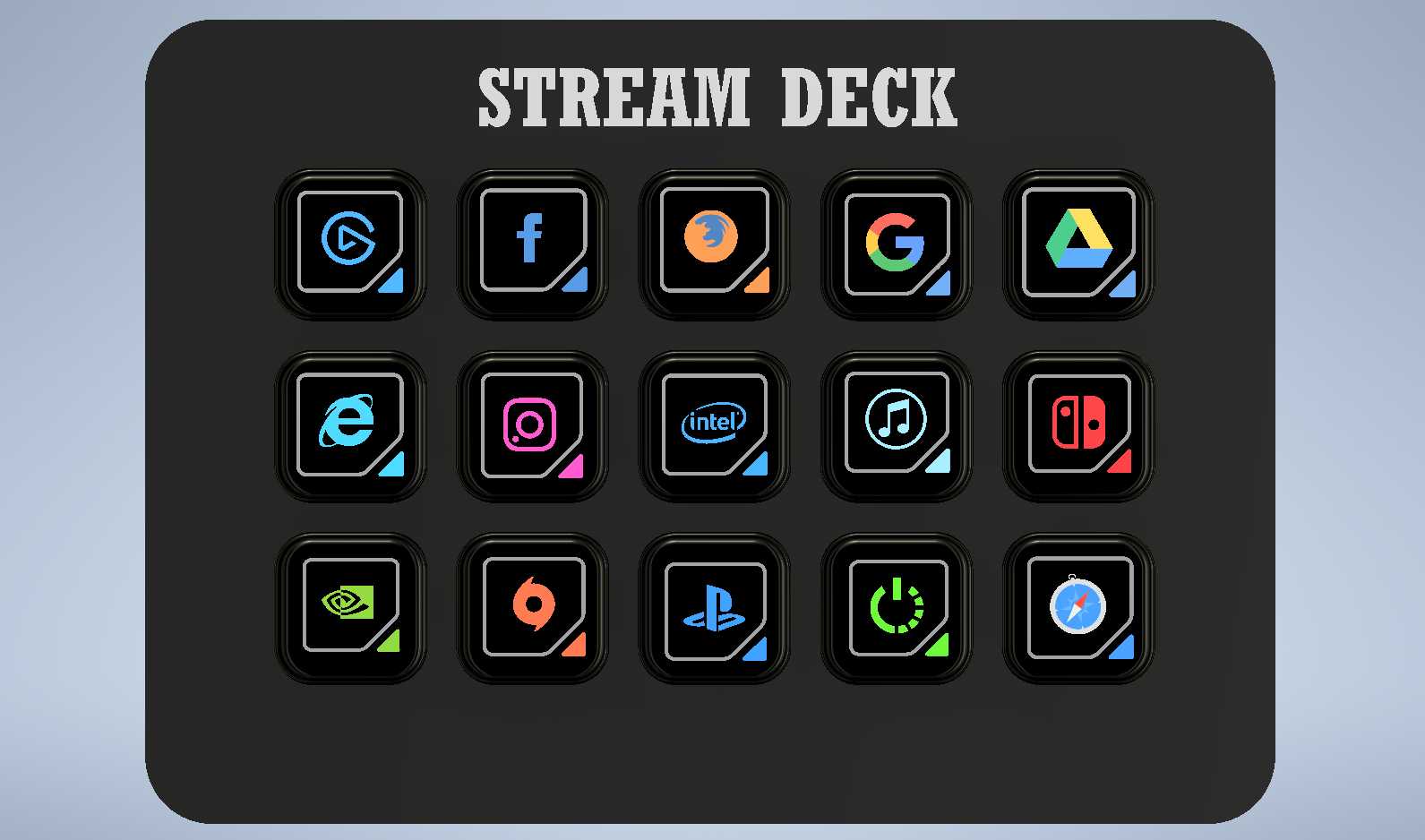

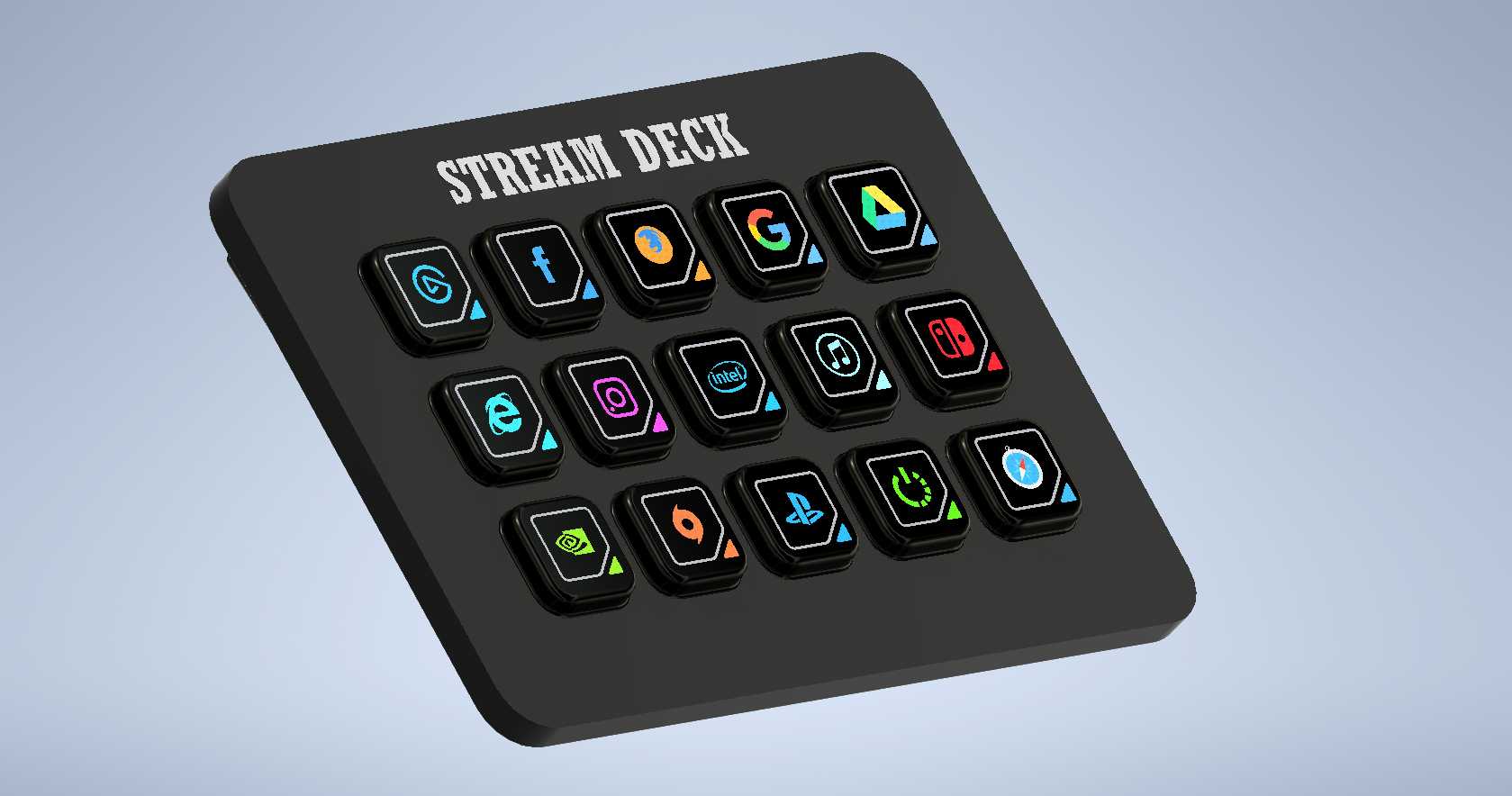

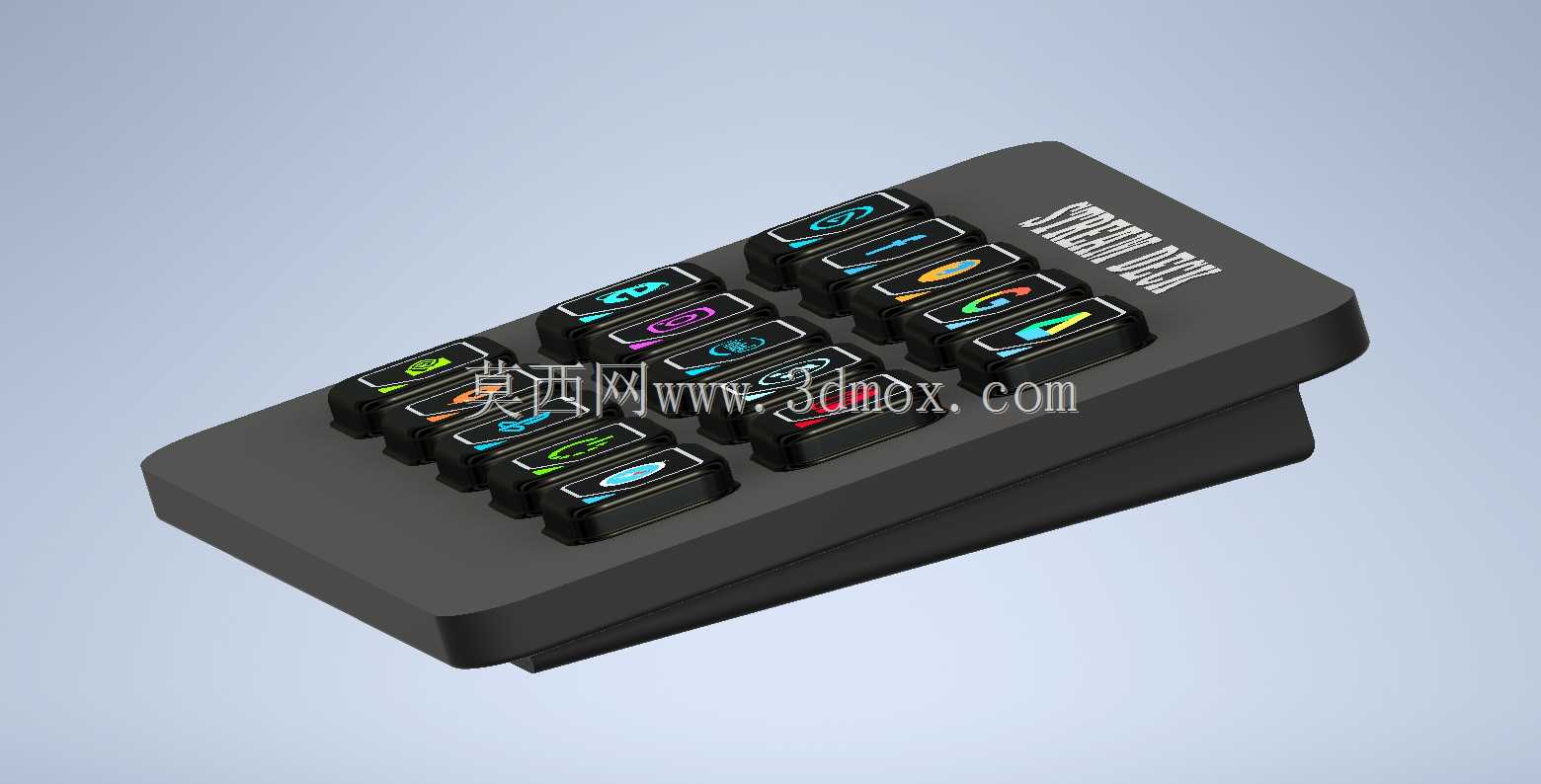

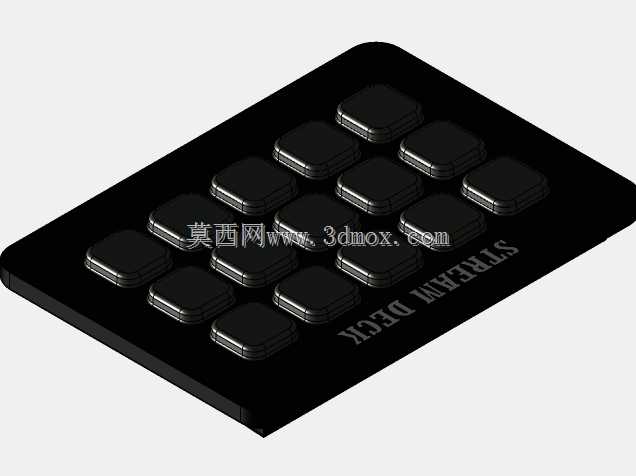

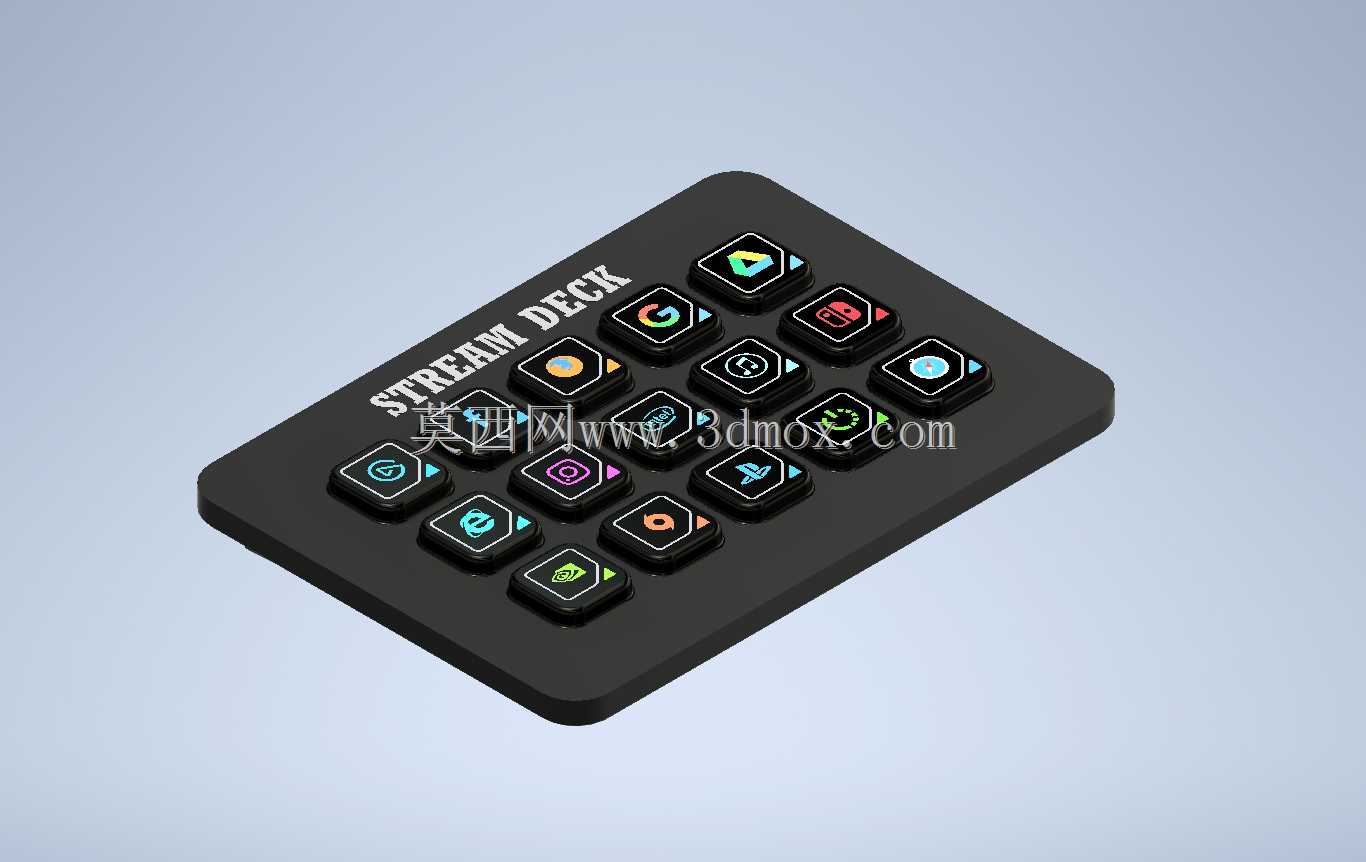

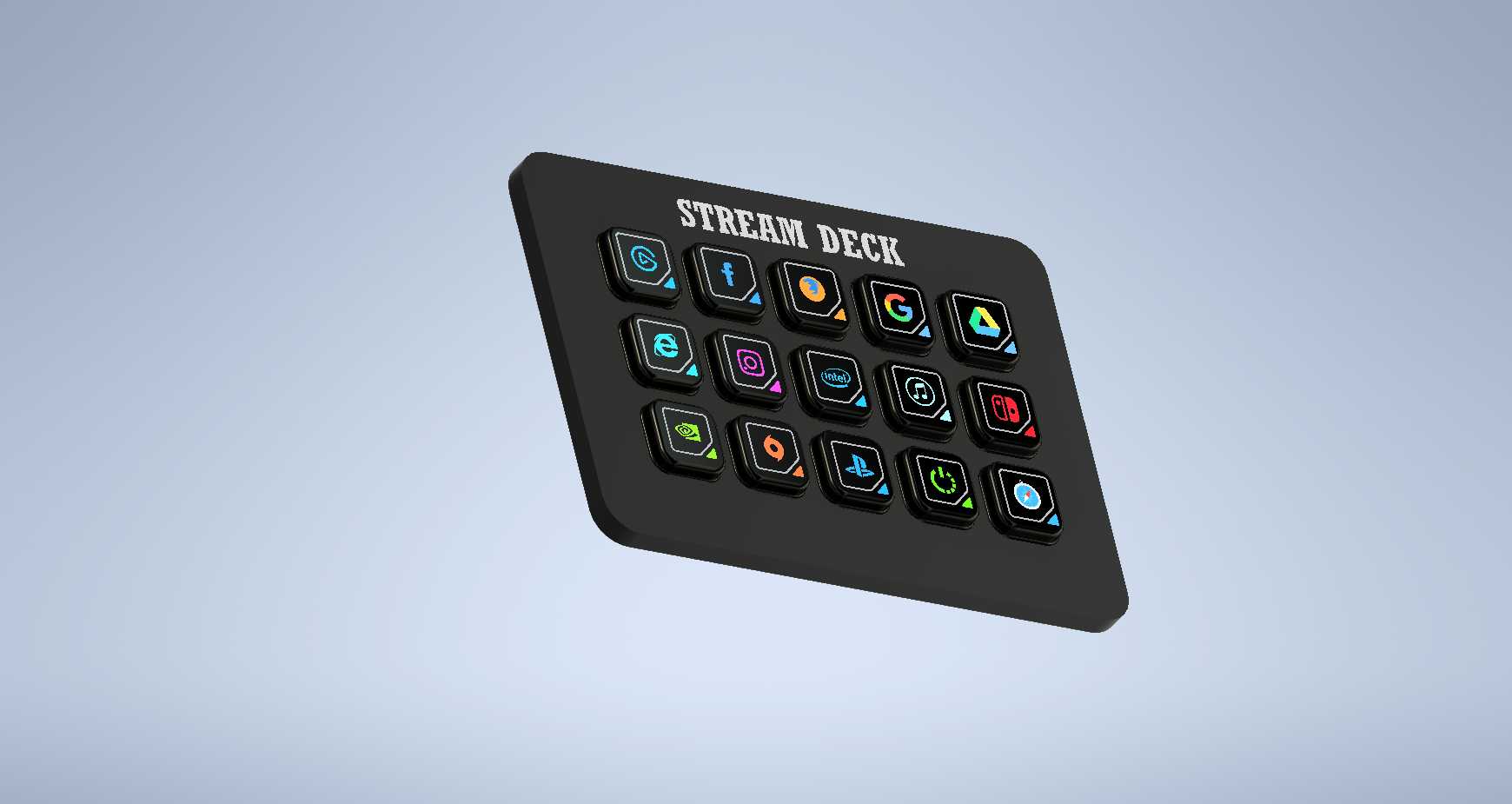

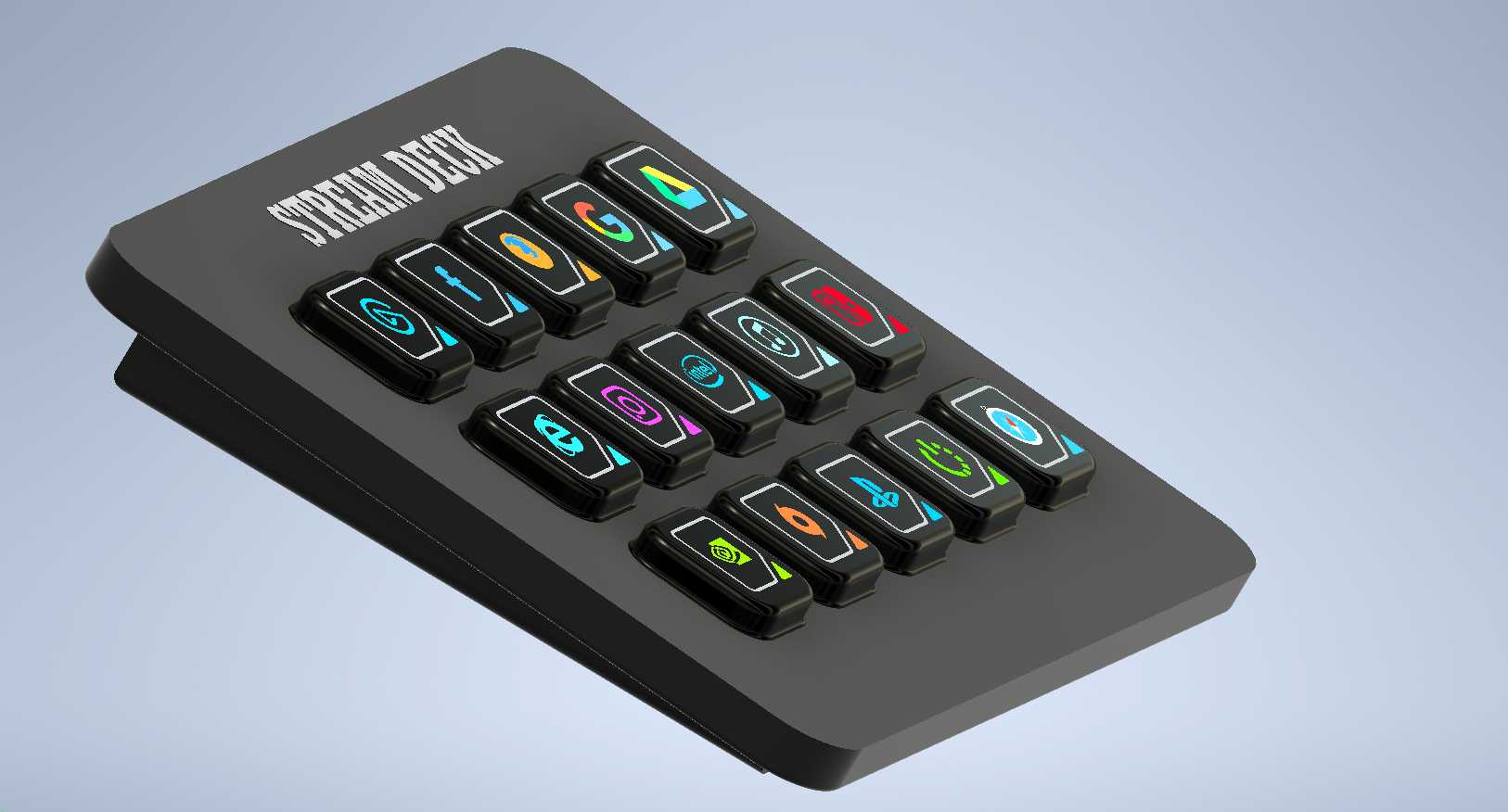

做这款直播导播快捷控制键盘的数模时，最先要明确的是它的实际使用场景——不管是个人主播的桌面工位，还是专业演播室的导播台边，这类设备都需要在高频操作下保持按键反馈清晰、布局顺手，不会因为误触打断直播流程。先从外形边界定尺寸，整体做带圆角的方形薄壳体，边缘做1.5mm的倒角过渡，避免直角硌手，整体厚度控制在20mm以内，放在桌面不会遮挡后方的显示器视线，底部预留1mm深度的防滑胶条安装槽，四个角的胶条位置避开内部PCB的安装柱，保证放置时的稳定性。建模的时候先做整体壳体的基体，先拉伸出主体的外壳轮廓，拆分上下盖的止口结构，止口配合做0.2mm的间隙，方便后期注塑装配时的合模，不会出现卡滞。按键区域的布局是核心，15个按键按4行排布，前三行每行4个，最后一行3个居中对齐，每个按键的键帽做15mm见方的尺寸，键帽表面做0.3mm的内凹弧面，贴合指腹按压的触感，按键之间留3mm的间距，避免相邻按键的误触，每个按键下方预留对应轻触开关的安装位，定位柱的尺寸和开关的定位孔做0.1mm的过盈配合，保证开关安装后不会晃动。壳体正面上方预留品牌标识的蚀刻区域，做0.2mm的下沉面，方便后续做丝印或者镭雕标识。建模过程中先完成内部结构的排布，PCB板的安装柱做3mm直径的圆柱，高度根据上下盖的合模高度确定，每个安装柱顶部预留1.2mm的螺丝孔柱，对应M1.2的自攻螺丝固定。侧边预留Type-C接口的开孔，开孔位置距离底边8mm，开孔尺寸和接口的公头外轮廓做0.3mm的间隙，方便插拔线材不会卡壳。按键的图标区域做单独的分层，每个键帽表面的图标位置做0.1mm的下沉，方便后期做透光处理，配合内部的LED灯珠实现按键背光，灯珠的安装位在每个按键的正下方，预留2mm的灯珠放置空间，避免灯珠顶到键帽底部。整个建模过程先做整体的布局草绘，确定所有按键、接口、安装位的相对位置后再逐个拉伸特征，先做实体切除再做圆角细节，避免过早添加圆角导致后续特征修改时出现报错，所有的壁厚统一做1.8mm，保证壳体强度的同时不会因为壁厚不均出现注塑缩痕，转角位置的内R做0.5mm，对应注塑工艺的脱模要求，不会出现应力集中的问题。
