大型粮仓专用径向离心通风机结构设计

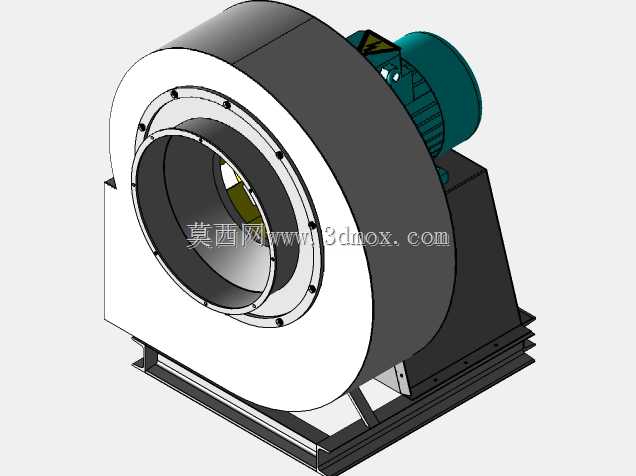

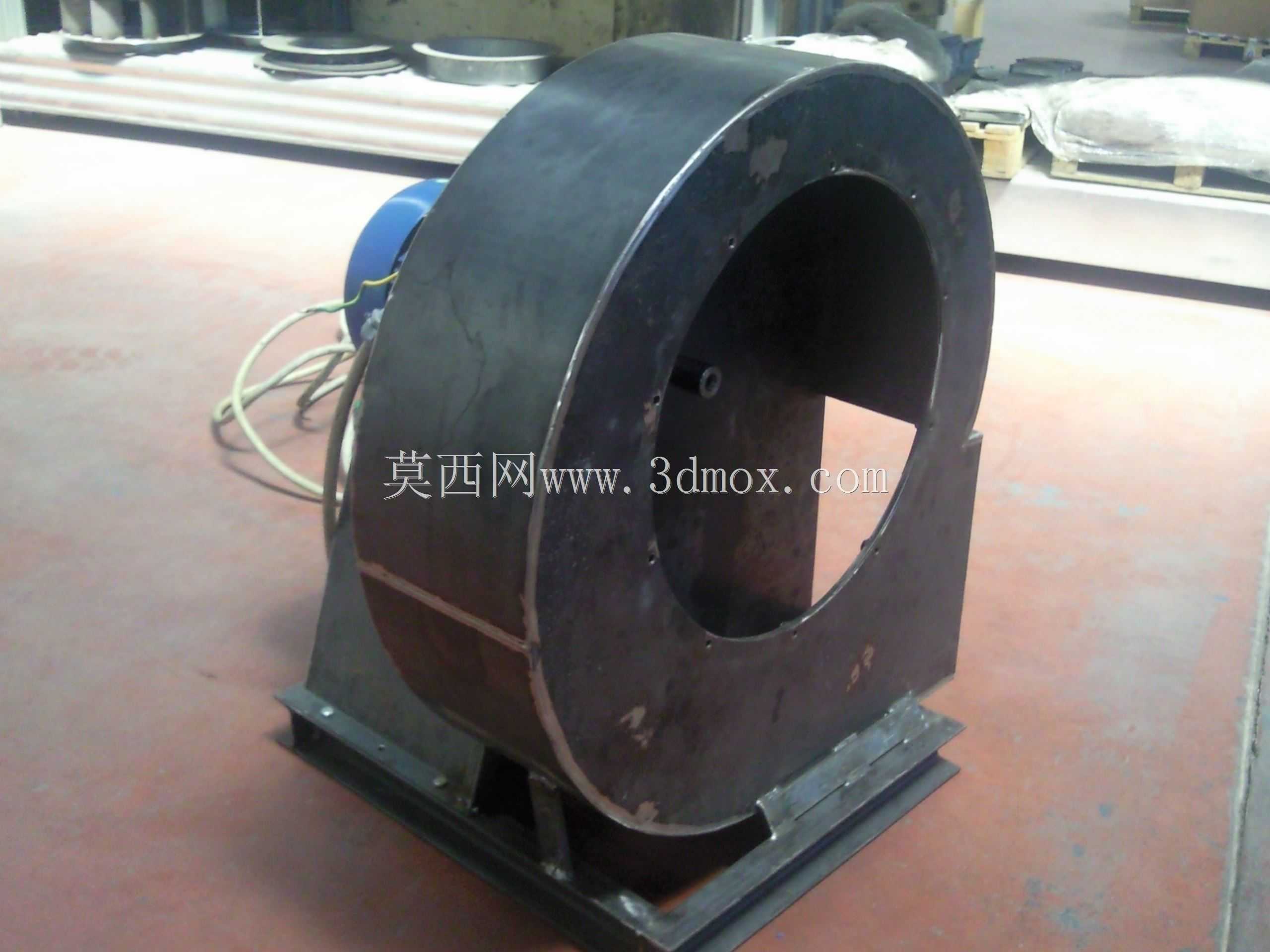

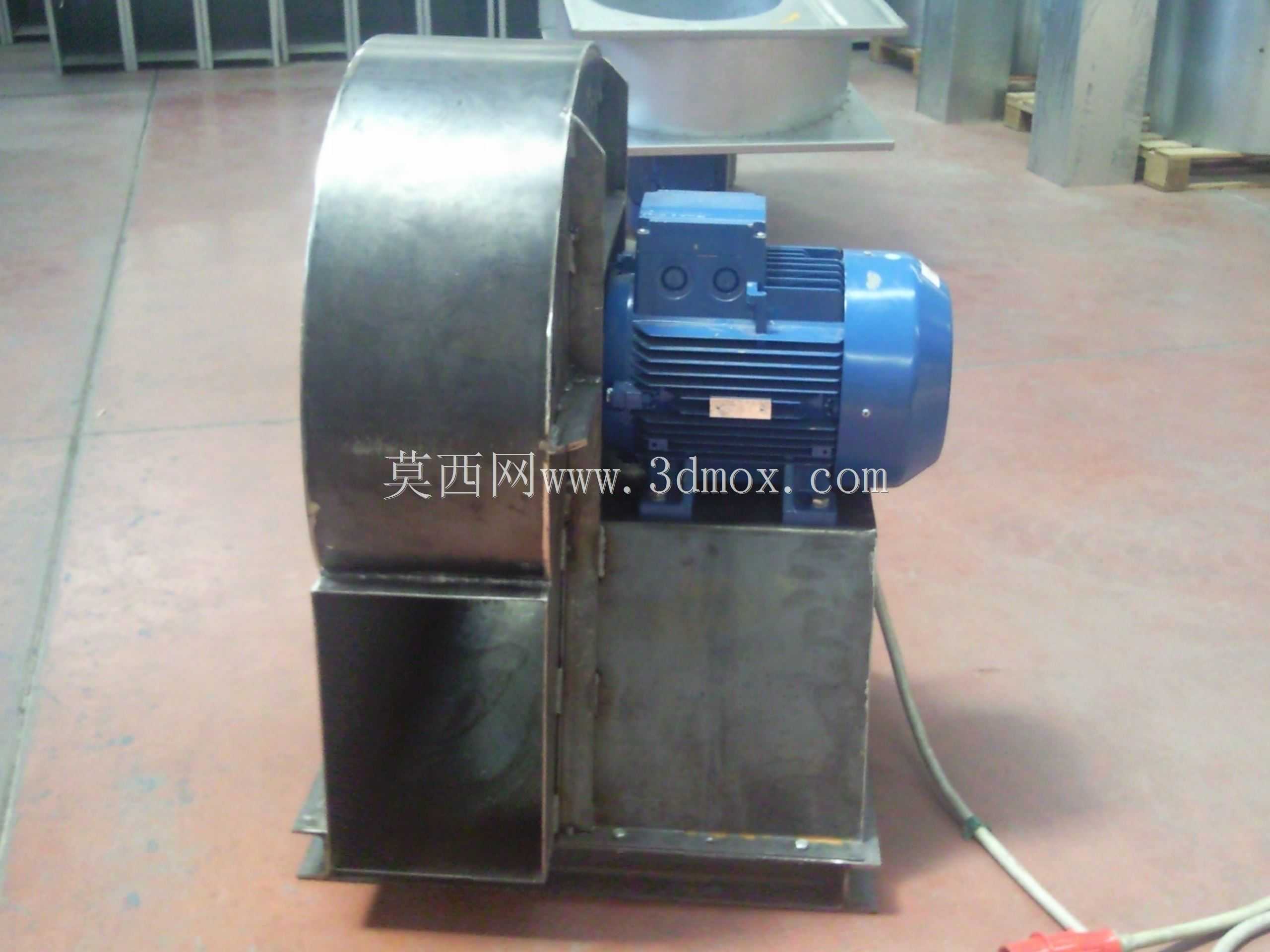

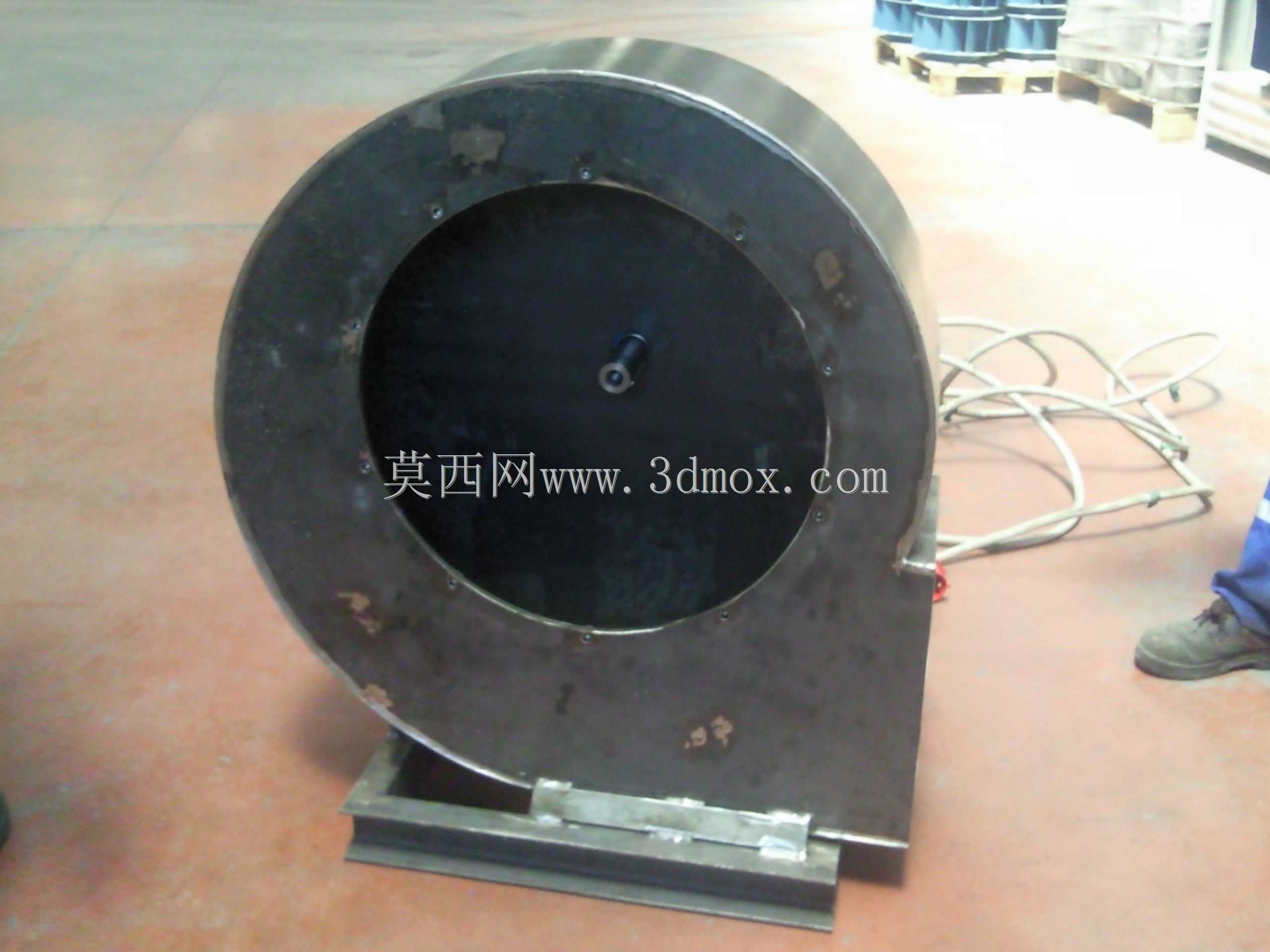

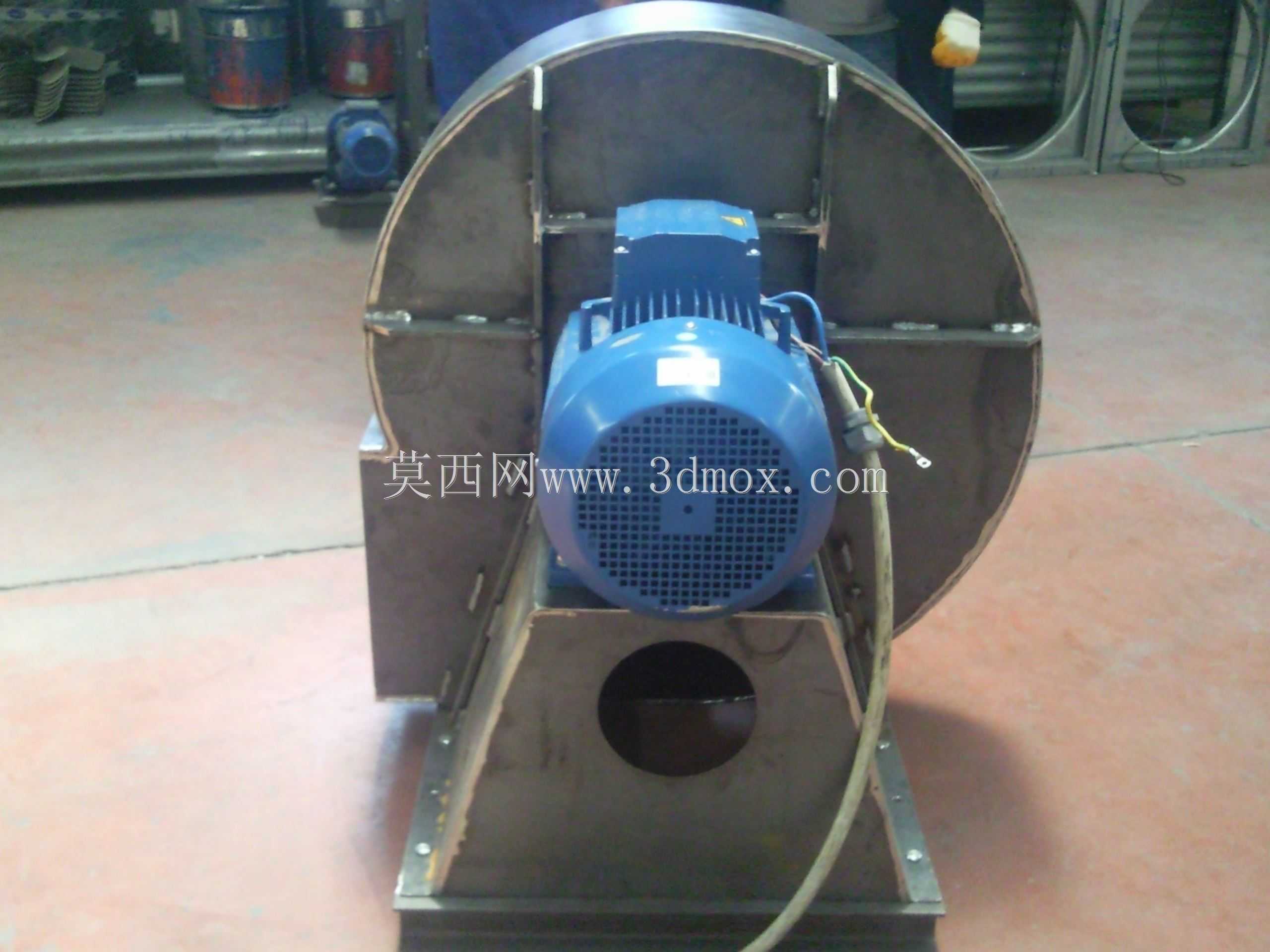

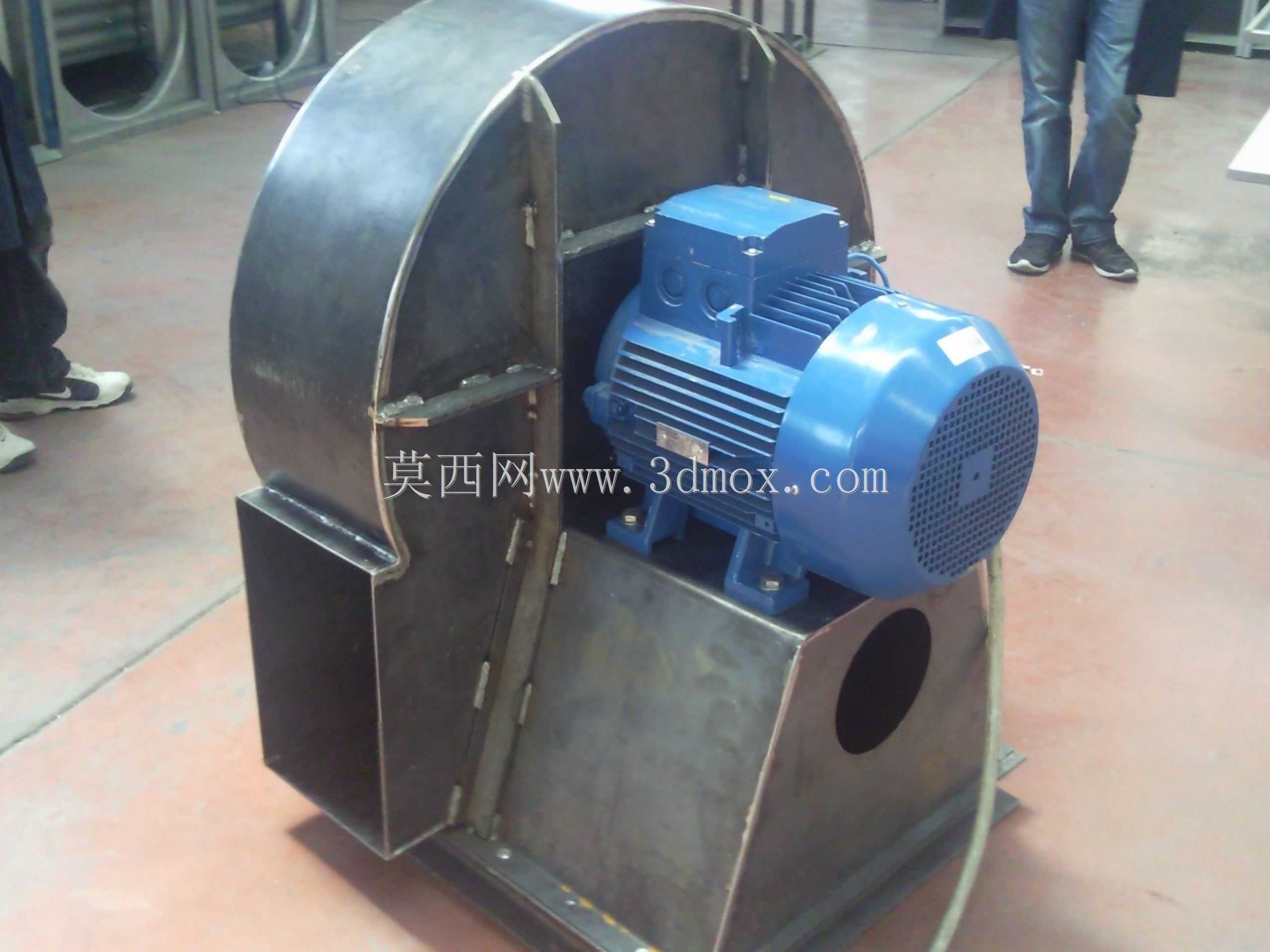

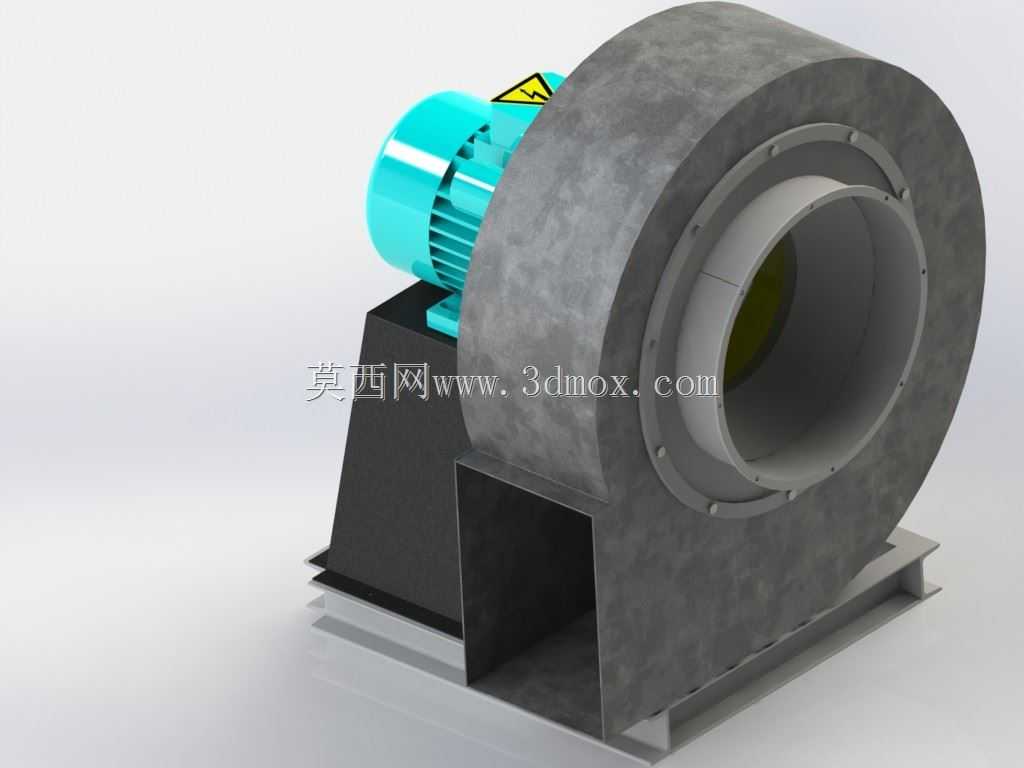

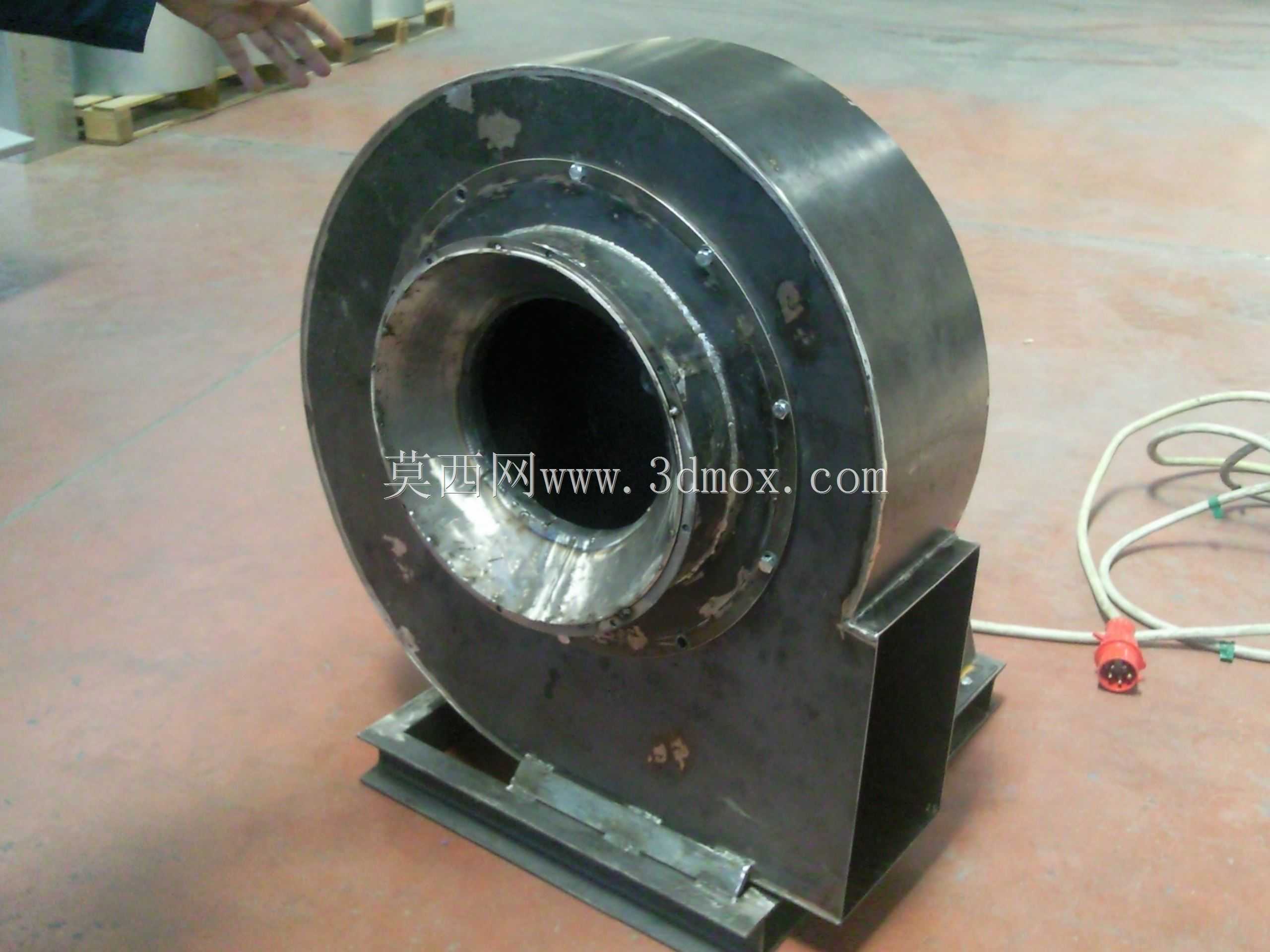

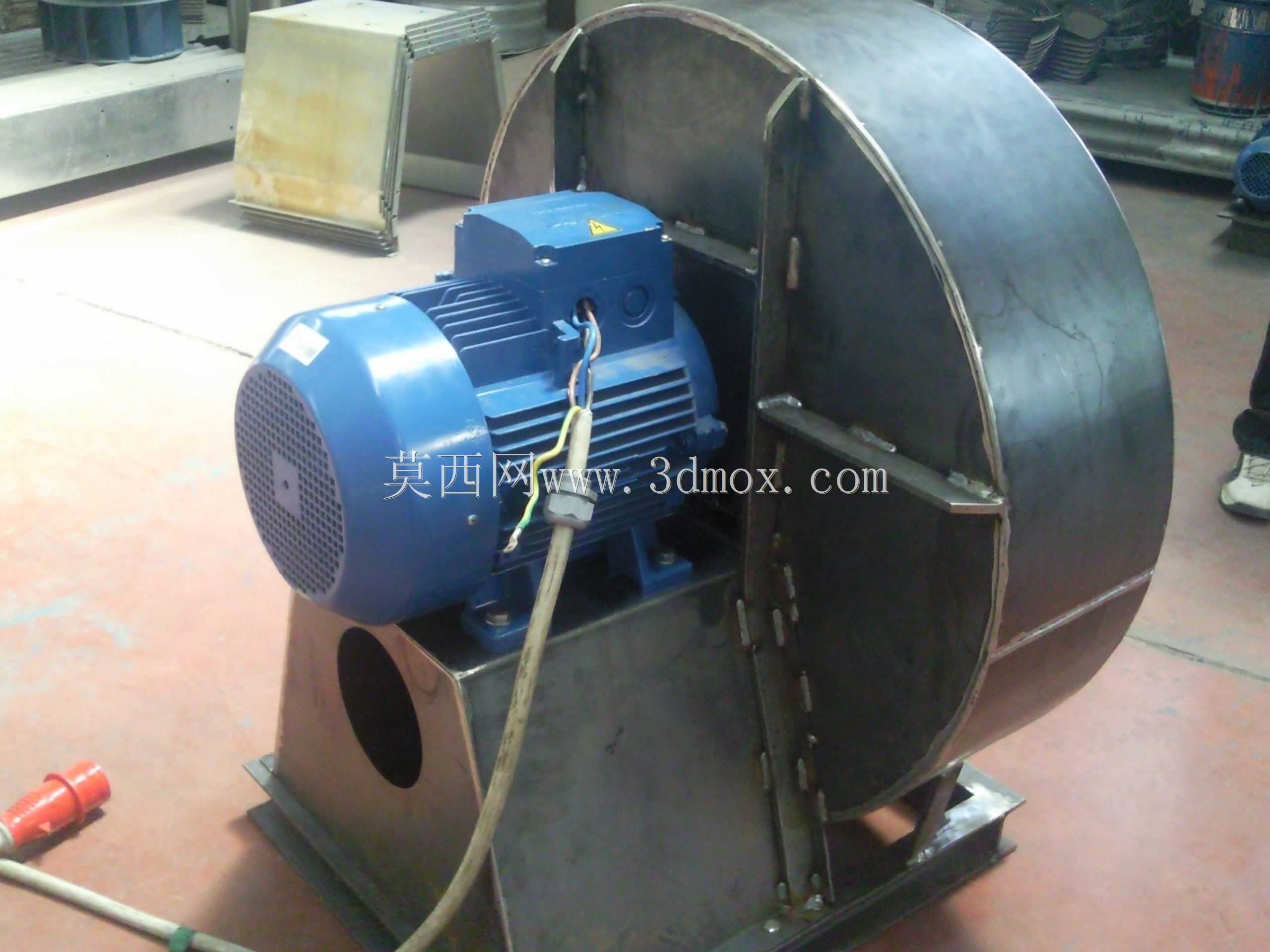

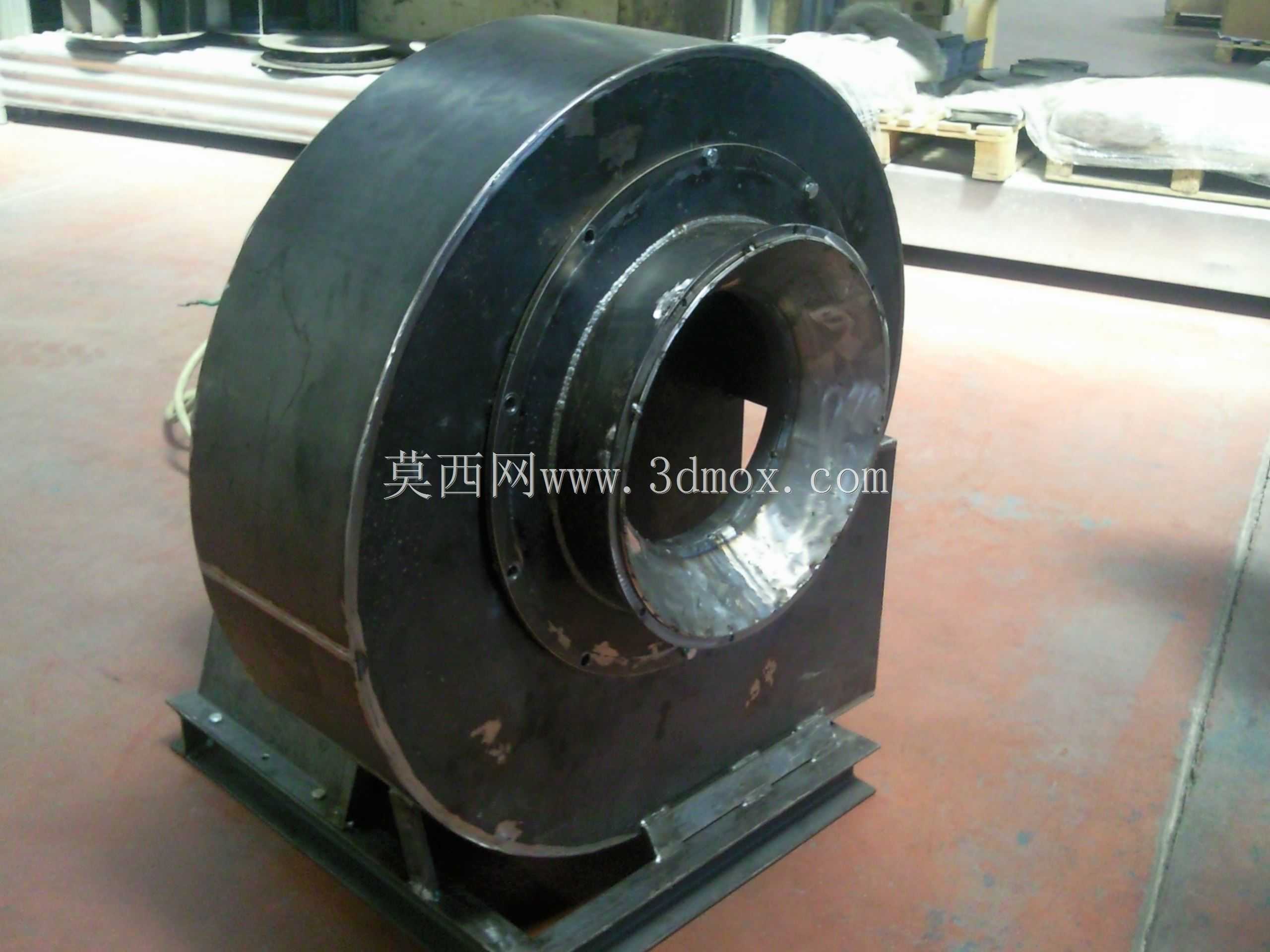

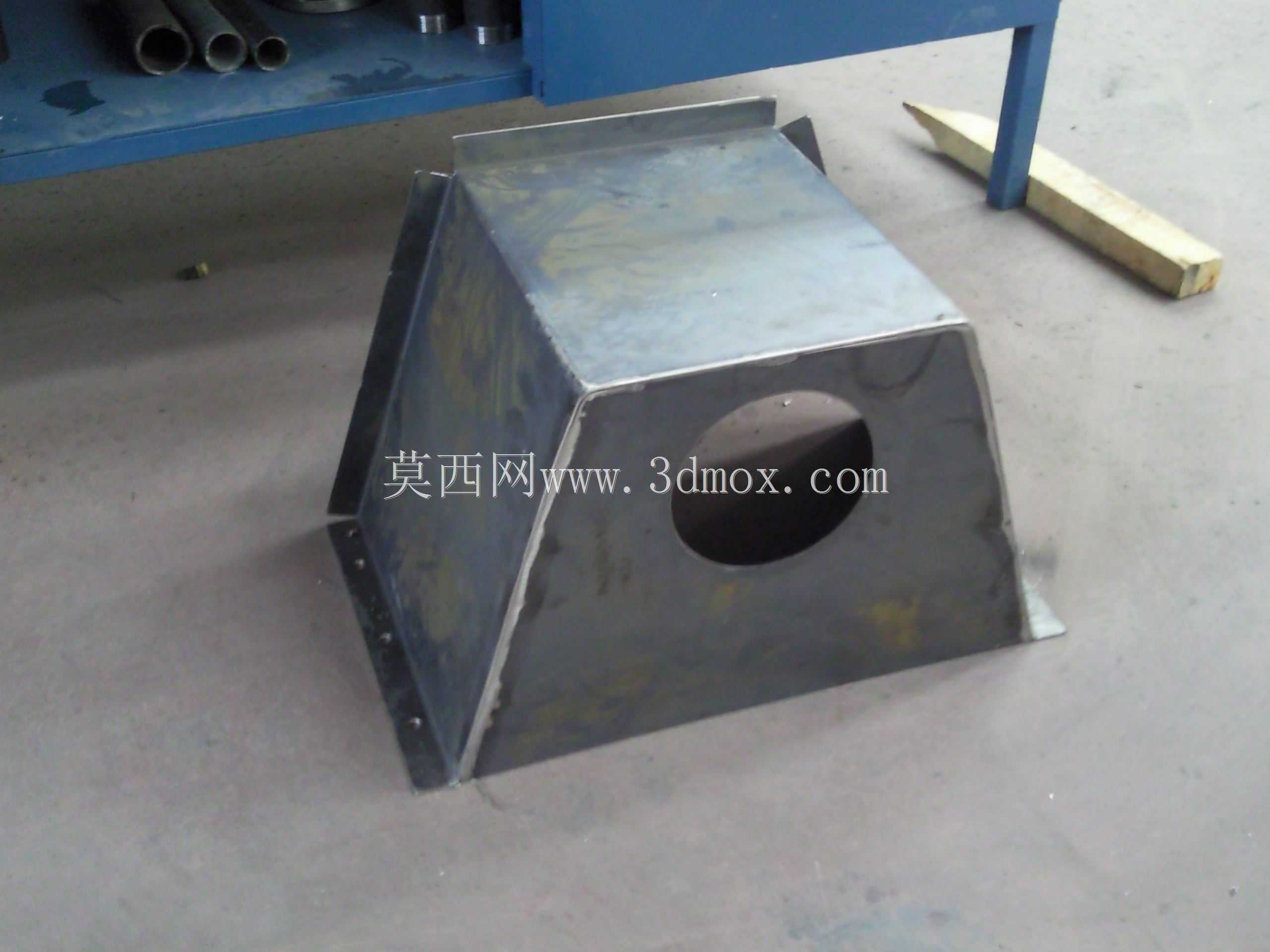

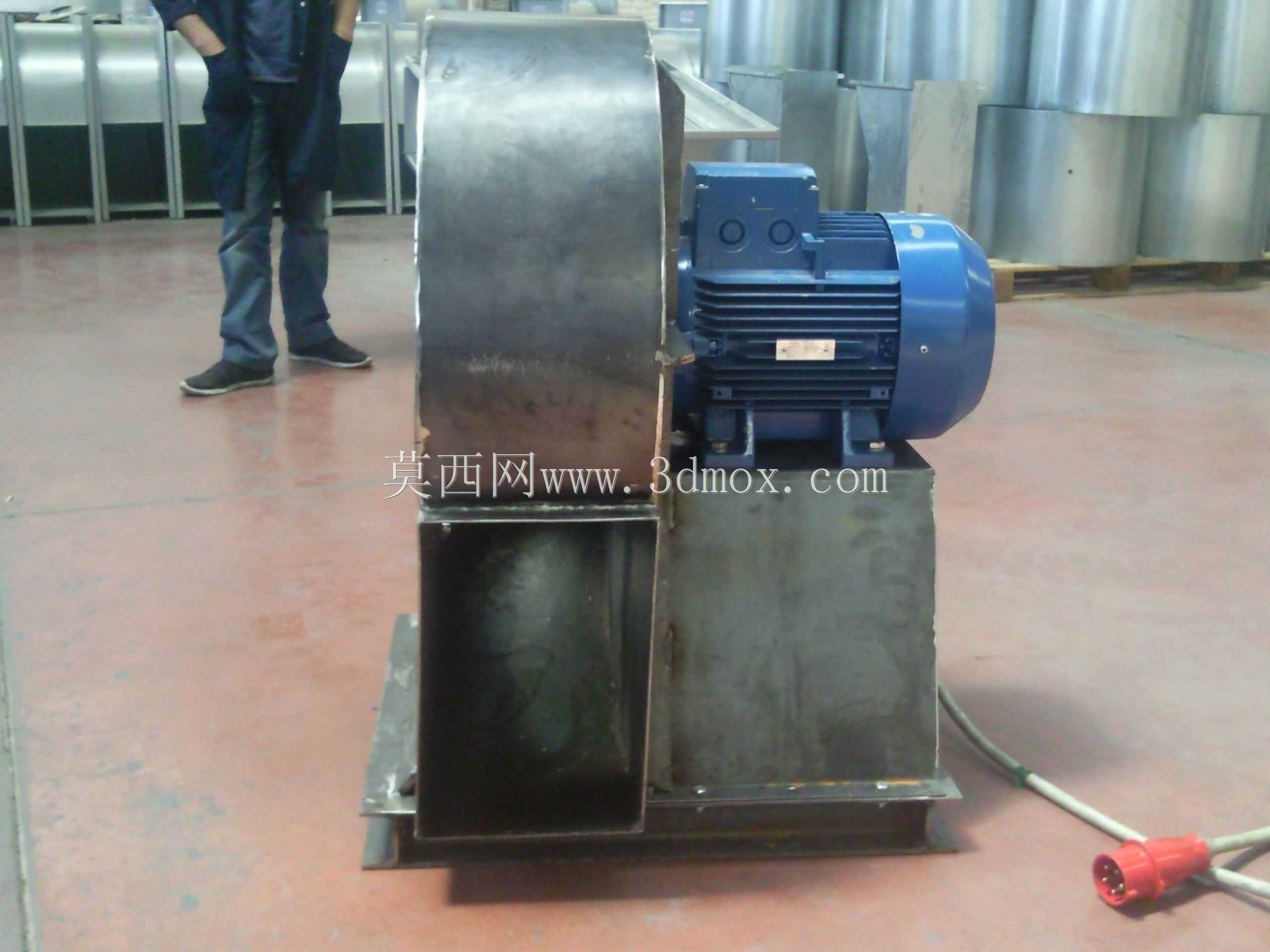

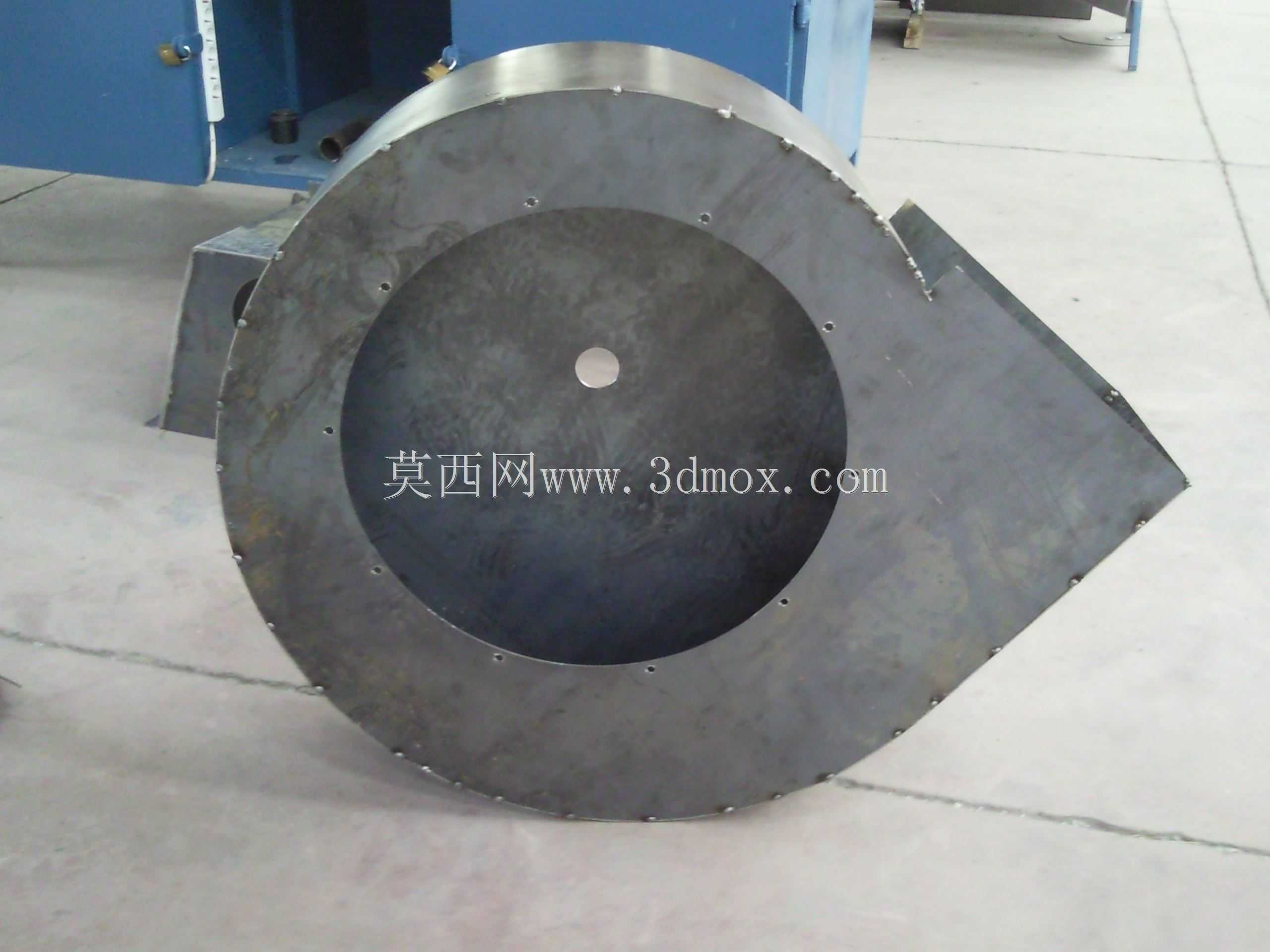

在粮库仓储运维环节，粮堆内部的温湿度调控是避免粮食发热霉变、保障储粮安全的核心环节，这款径向风机正是针对大型平房仓、浅圆仓的通风系统需求设计的专用送风设备，主要负责将外界干燥低温空气通过地笼风道均匀送入粮堆内部，带走粮堆内的积热与多余水汽，也可配合谷物冷却机、环流熏蒸系统完成低温储粮、药剂均匀分布的作业需求。从结构设计来看，该风机采用直联式传动布局，将驱动电机与离心叶轮直接同轴连接，省去了皮带传动的张紧结构与传动损耗，整体结构更紧凑，安装时不需要额外预留皮带更换的操作空间，适配粮库通风机房狭窄的安装场景。蜗壳采用碳钢焊接成型的对数螺旋线型流道，设计时通过反复调整蜗舌间隙与流道扩张角，减少气流在蜗壳内部的涡流损失，出风口采用下向方口结构，可直接与粮库地面的通风风道法兰对接，不需要额外加装转向弯头，降低风路沿程阻力。叶轮采用前向多翼式离心结构，叶片做了动平衡校正，运行时振动小、噪音低，可满足粮库连续长时间通风的作业需求，电机端加装了防护外罩，避免粮库内的粉尘进入电机绕组影响绝缘性能，底座采用槽钢焊接的一体式机架，安装时直接通过地脚螺栓固定在混凝土地基上即可，不需要额外制作安装支架。建模过程中，首先绘制叶轮的旋转截面草图，通过圆周阵列生成所有叶片后做曲面缝合与实体化，再根据叶轮的出口尺寸推导蜗壳的螺旋线轨迹，通过扫掠生成蜗壳的流道实体，之后拆分出进风口法兰、出风口法兰的安装结构，再匹配对应功率的直联电机模型，装配时校准电机轴与叶轮的同轴度公差，最后添加底座的焊接结构、电机防护罩等附属部件，所有安装孔位都按照通用通风设备的法兰标准预留，方便现场安装对接。设计时也充分考虑了设备的维护便利性，蜗壳侧面预留了检修口，不需要完全拆解风机即可清理叶轮上附着的粉尘杂物，电机的接线盒设置在机座侧方，接线操作不会被蜗壳结构遮挡，整体安装边界尺寸适配现有多数大型粮仓的通风机位尺寸，不需要对现有风道做大规模改造即可替换原有老旧通风设备。
