落地式家用空气循环送风风扇结构设计

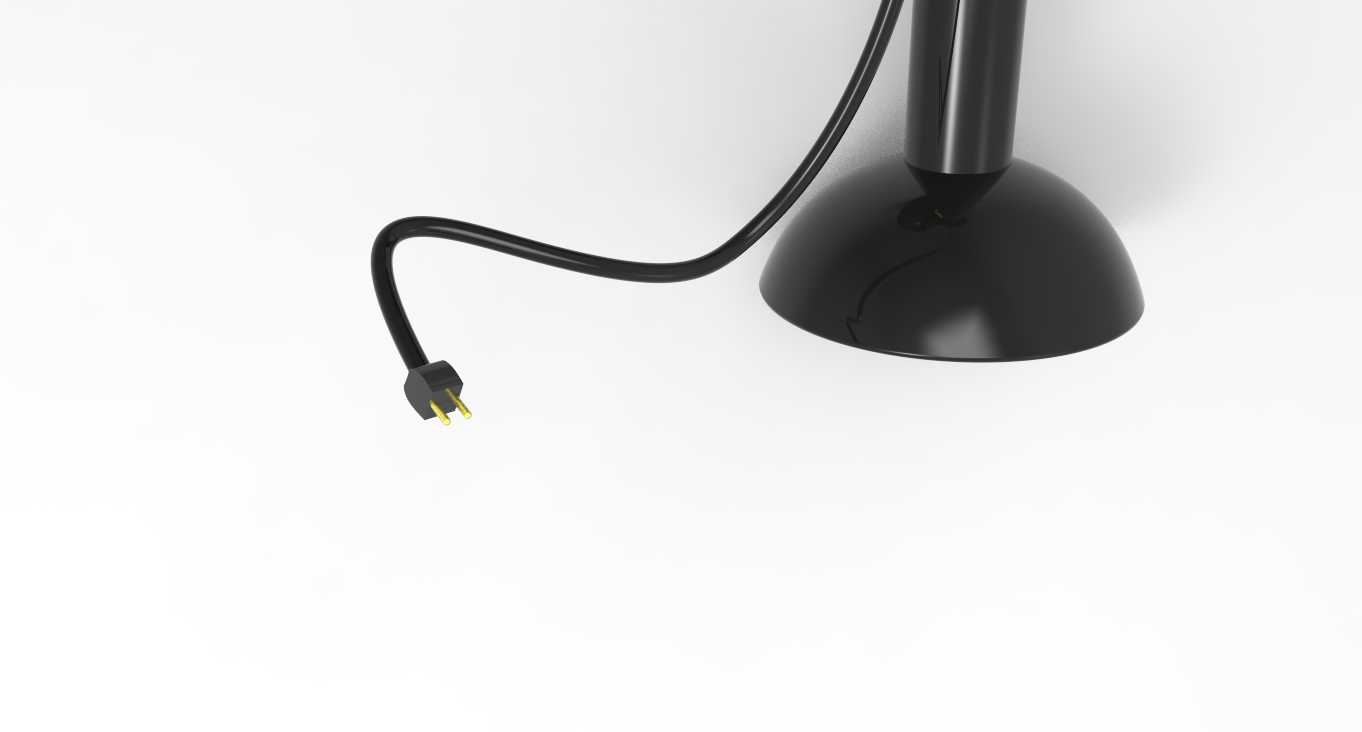

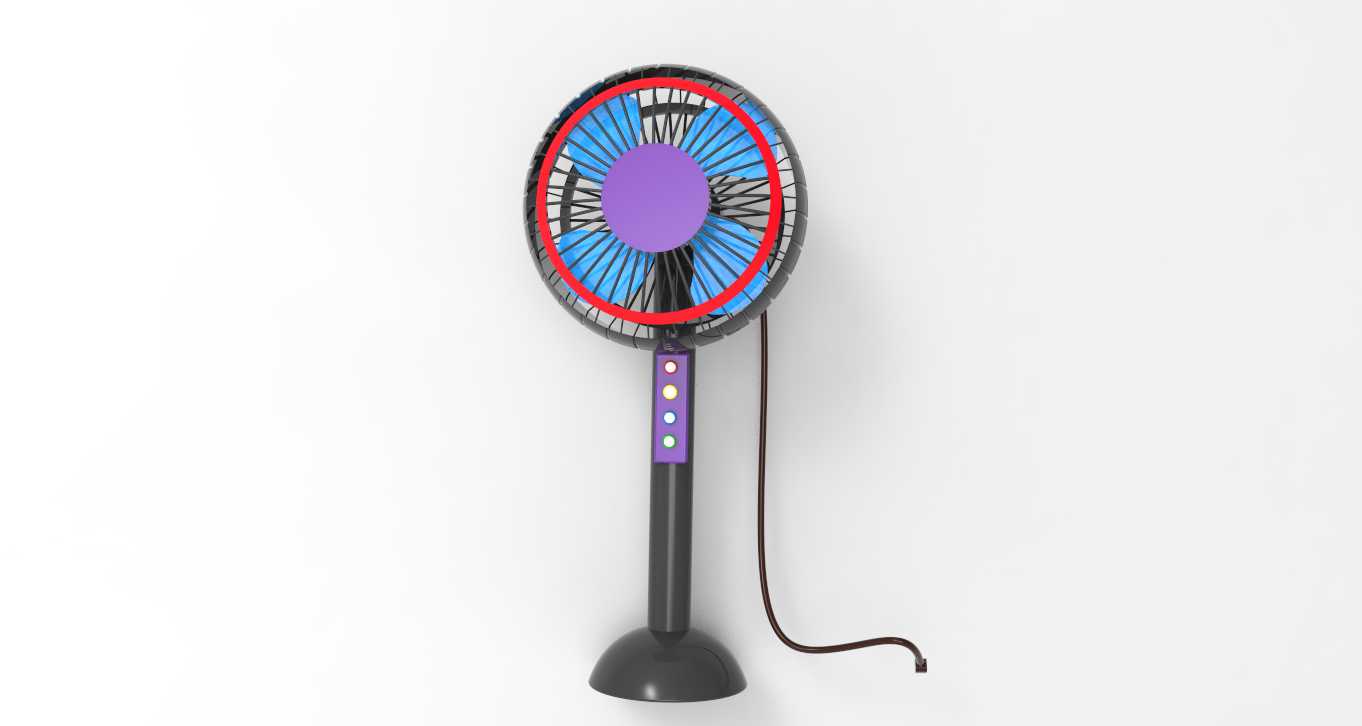

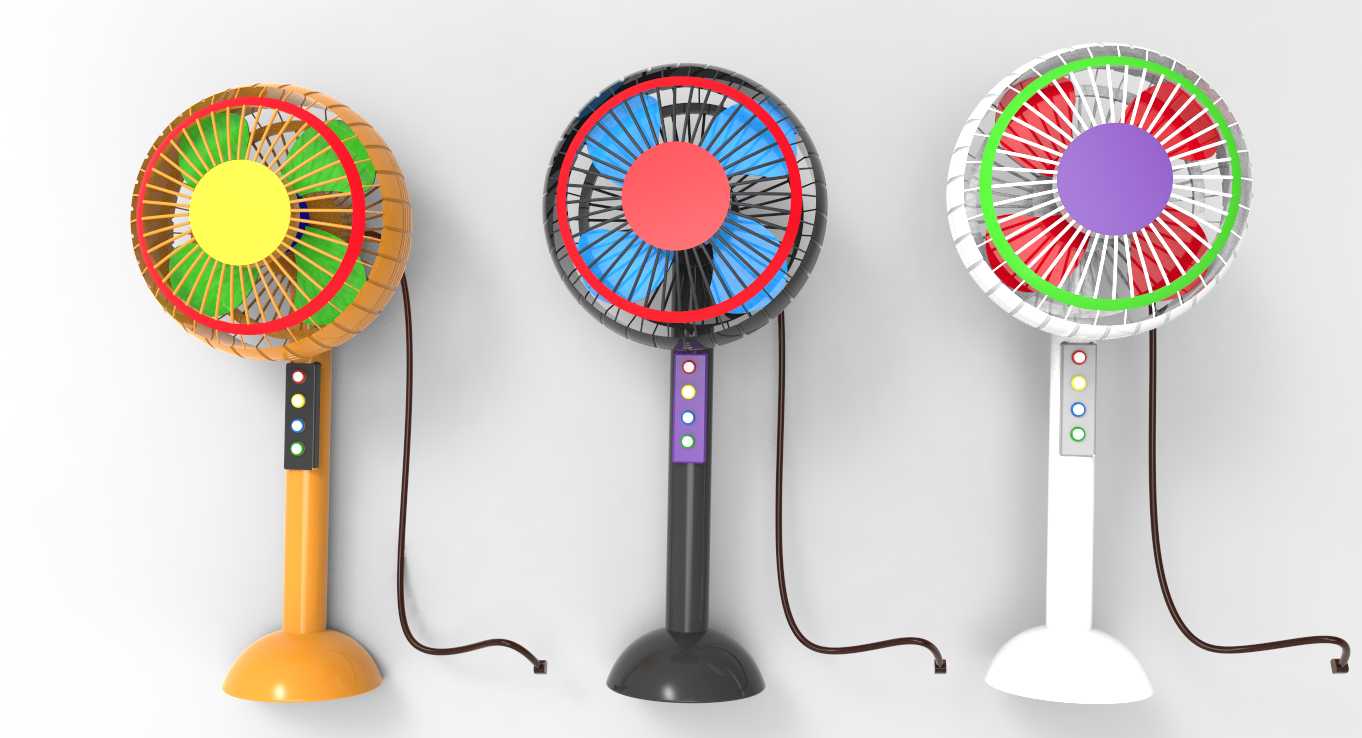

日常居家、小型办公场景的通风降温需求里，落地式风扇是覆盖场景最广的送风设备，区别于壁挂扇的固定安装限制、台扇的送风范围局限，这类立式风扇可灵活调整摆放位置，适配客厅、卧室、独立办公位等不同空间的送风需求，核心作用是通过叶轮旋转推动空气形成定向气流，在合理送风距离内实现空气流通、体感降温，避免密闭空间空气滞闷。从结构设计逻辑来看，这款风扇采用分体式装配思路，底部配重底座采用大接触面积的圆盘造型，通过自身重量降低整机重心，避免日常触碰、轻微外力作用下出现倾翻，底座内部预留电源线收纳空间，出线位置做圆角防割处理，避免长期弯折出现线皮破损。中间支撑立柱采用薄壁圆管结构，在满足整机高度支撑强度的前提下尽可能降低自重，立柱与底座、机头的连接位置均采用止口定位加螺丝锁紧的装配结构，既保证装配同轴度，也方便后期拆解维护。机头部分是核心功能区，前网罩采用密辐条格栅结构，栅条间隙控制在安全范围内，避免使用过程中手指误入触碰运转的扇叶，后网罩通过锁圈与电机端盖固定，扇叶采用多叶大弦角设计，相比传统三叶扇，相同转速下能推动更大体积的空气，同时降低气流切割产生的风噪。扇叶中心的装饰盖做流线型弧面处理，减少气流经过中心区域的紊流产生。控制模块集成在机头下方的操作面板上，按键布局符合日常操作的人机高度，不同功能按键做尺寸区分，无需低头观察即可通过触感完成档位切换、摇头控制操作。建模过程中先通过旋转特征完成底座、立柱、前后网罩的基础轮廓，扇叶部分先绘制单个叶片的截面草图，通过环形阵列完成整组扇叶的结构搭建，再对网罩辐条、操作面板按键、电源线等细节结构做逐一细化，装配阶段通过同轴、重合等配合关系完成各部件的定位，同时预留各部件的装配间隙，避免实际生产中出现装配干涉，整机的外形尺寸适配常规居家空间的摆放需求，底座直径控制在稳定支撑的合理范围，整机高度覆盖坐姿到站姿的送风高度区间，摇头机构可实现水平方向的大角度送风覆盖，满足多人场景下的送风需求。
