路德维希Atlas圈套支架结构设计

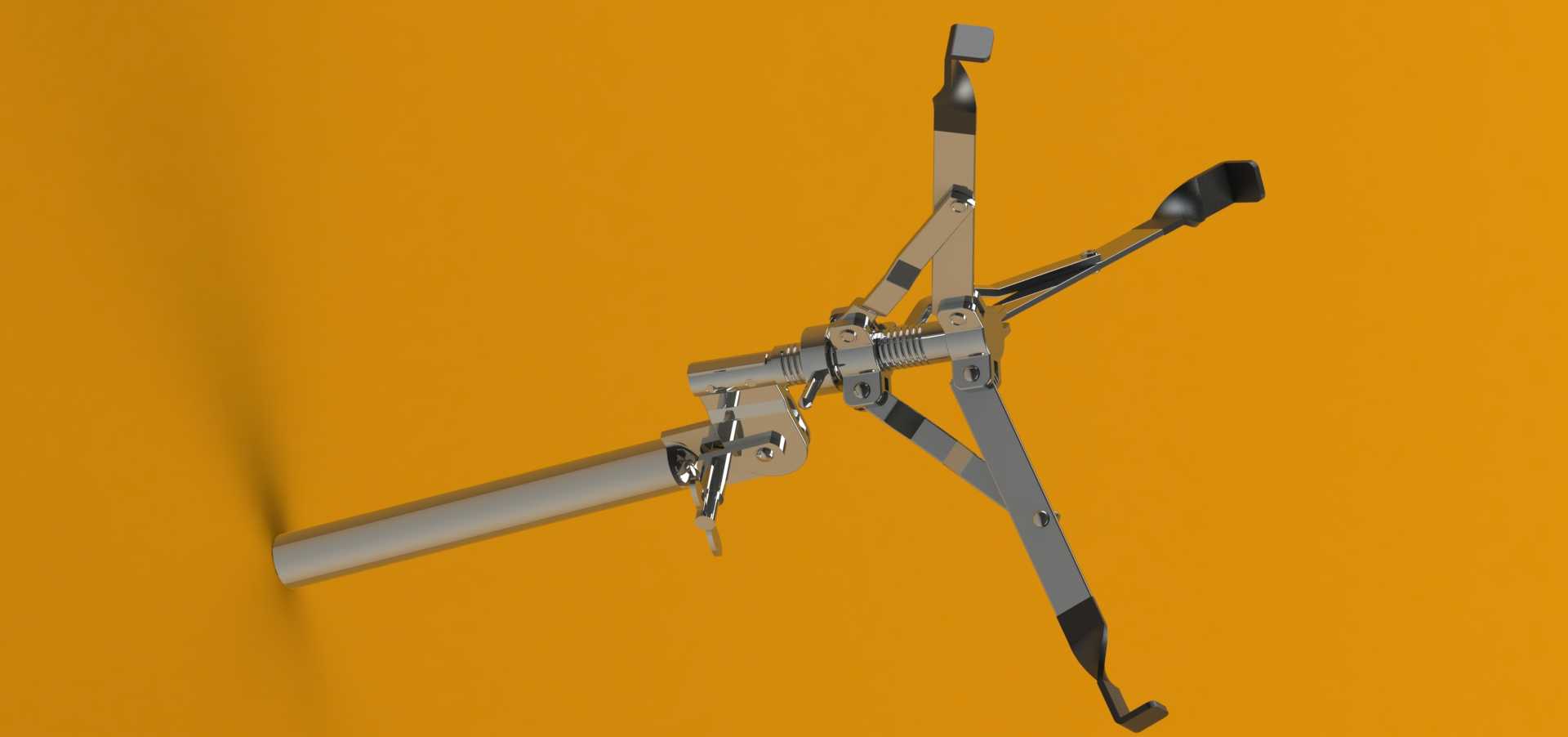

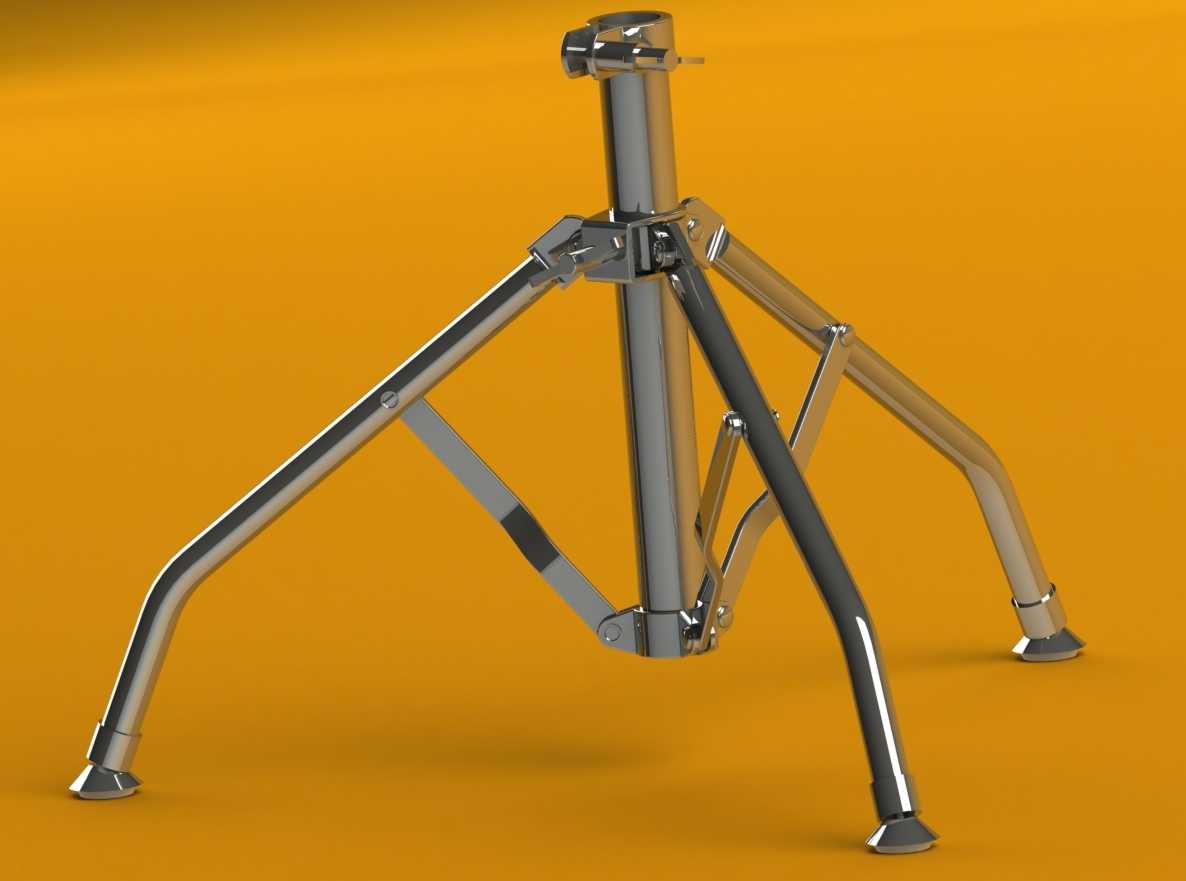

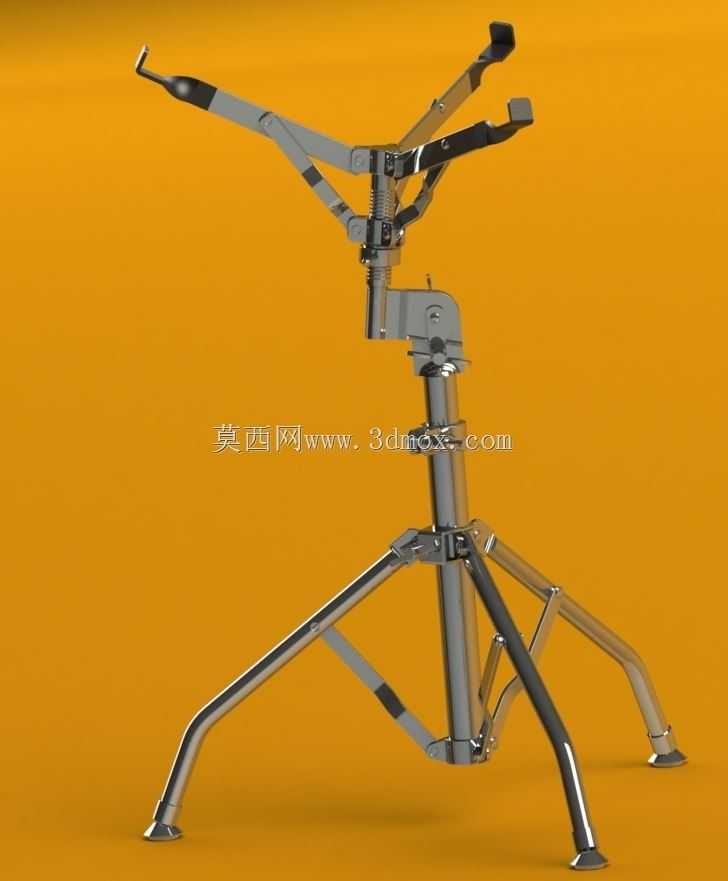

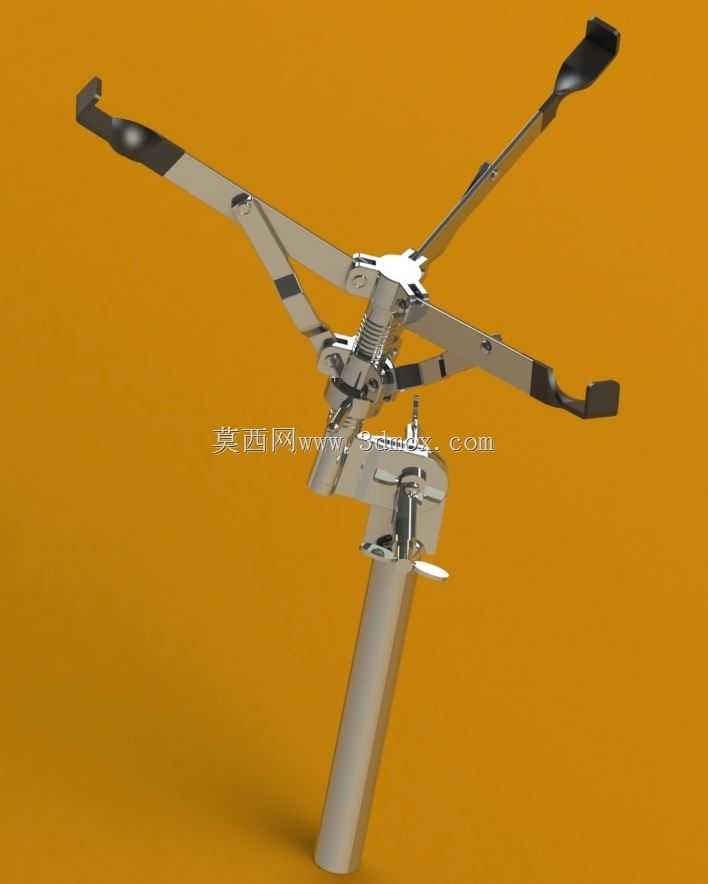

这款圈套支架主要服务于现场演出、录音棚拾音、日常练习等打击乐使用场景，核心作用是稳定承托军鼓类圈套乐器，为鼓手提供符合演奏姿态的支撑高度与角度，避免演奏过程中乐器移位、晃动影响击打精度。从功能特性来看，支架采用三足落地式支撑结构，三个支脚采用向外倾斜的展开角度，支脚末端配置防滑橡胶脚垫，接触地面时能增大摩擦力，即使鼓手在演奏中施加较大的击打力度，或是地面存在轻微不平整的情况，也能保证整体支撑的稳定性，不会出现侧翻、滑移的问题。上部的夹持机构采用多爪式环抱设计，爪臂带有软质防护垫层，夹紧圈套鼓腔时不会刮伤乐器漆面，同时可以通过调节爪臂的开合范围适配不同尺寸的圈套乐器，夹持力度可通过中部的锁紧旋钮按需调整，既保证装夹牢固，又不会因夹持力过大损伤鼓腔木质结构。中部的升降立柱采用套管式伸缩结构，配合快拆锁紧结构，鼓手可以根据自身坐姿、演奏习惯快速调整支撑高度，调整范围覆盖常规坐姿演奏的全部高度区间，调整到位后锁紧即可消除立柱间隙，避免击打时出现立柱窜动的问题。在建模过程中，首先从支撑底座开始绘制，先确定三个支脚的展开夹角与支脚长度，绘制单根支脚的折弯轮廓后通过圆周阵列生成三足结构，再完成支脚与立柱连接座的配合结构，保证支脚可以在非使用状态下向内收拢，减少收纳占用空间。之后处理中部升降立柱的套管配合，绘制内外管的导向结构与锁紧机构的螺纹、卡扣特征，保证伸缩动作顺畅无卡滞，锁紧后配合面无多余间隙。上部夹持爪的建模需要先确定夹持范围的上下限，绘制单根爪臂的折弯形态与铰接结构，再通过阵列生成多爪夹持结构，同时添加爪臂上的防滑垫层特征，还原实际产品的防护设计。建模过程中需要重点关注各活动部件的运动干涉检查，比如支脚收拢时不会与立柱发生碰撞，夹持爪开合调整时不会互相剐蹭，升降立柱伸缩到上下极限位置时都有对应的限位结构，避免部件脱出。整体结构的尺寸边界充分考虑了实际使用需求，展开状态下支脚最大外接圆直径满足稳定支撑的力矩要求，收拢状态下的整体尺寸适配常规乐器包的收纳空间，立柱最低与最高高度差覆盖不同身高鼓手的使用需求，所有铰接位置的转轴都做了同轴度约束，保证转动调节时的顺畅度。
