路德维希超音圈小军鼓结构设计

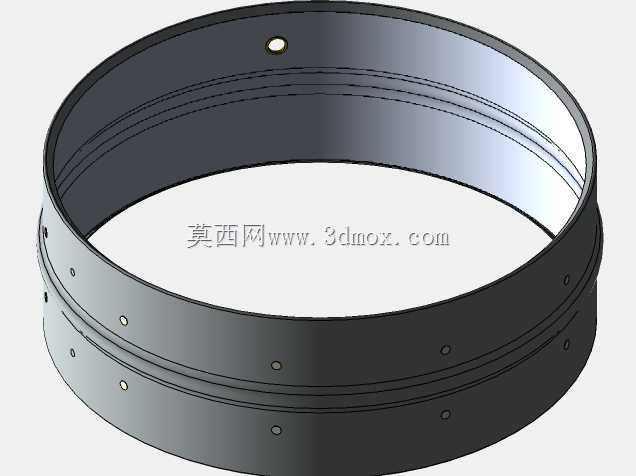

　　这套鼓具的结构设计围绕打击乐演奏的实际声学需求展开，核心的5-1/2英寸鼓腔深度是经过多轮声学测试确定的尺寸边界，既保证了中高频响应的脆度，又能留存足够的腔体共鸣空间，避免浅腔军鼓常见的音色干瘪问题。鼓腔采用多层金属卷压成型工艺，腔体壁厚控制在1.2mm，在保证结构刚性的同时不会过度抑制腔体振动，金属材质的泛音特性刚好匹配超音圈系列追求的明亮穿透音色，适合在大型演出场地中穿透乐队的整体混音，让军鼓的颗粒感清晰传递到观众席。

　　鼓圈部分采用了加宽的压铸压圈设计，相比传统冲压压圈，压铸结构的平面度公差可以控制在0.05mm以内，保证鼓皮安装后张力均匀，不会出现局部张力偏差导致的鼓皮振动异音。压圈上的张力螺栓孔位采用等距10孔排布，每个螺栓对应的拉力调节范围覆盖0-80N，演奏者可以根据演奏风格调整鼓皮松紧度，适配爵士、摇滚、流行等不同音乐风格的音色需求，螺栓底部配套的尼龙减震垫圈可以避免金属硬接触产生的杂音，同时防止演奏过程中螺栓因为振动出现松动移位。

　　响弦部分的设计是这套军鼓的核心功能模块，响弦固定座采用快拆结构，不需要额外工具就可以快速更换不同规格的响弦，响弦张力调节拨杆的行程经过优化，拨杆扳动到锁定位置时的阻尼感清晰，不会出现卡位或者虚位问题，响弦与下鼓皮的接触压力可以通过端部的微调旋钮精确调节，最小调节精度可以达到0.1mm级，方便演奏者精准控制响弦的灵敏度，实现从紧凑的军鼓点到宽松的共鸣音色切换。

　　从安装适配角度看，这套鼓具的底部支架连接位采用标准的12mm孔径通用接口，可以适配市面上绝大多数主流的军鼓支架，不需要额外加工转接件，鼓身整体的重心经过配平设计，安装到支架后不会出现前倾或者侧偏问题，即使是大力演奏时的冲击载荷也能保证支架的稳定性。鼓身表面的金属镀层采用多层镍铬复合电镀工艺，镀层厚度控制在20μm，既保证了金属外观的质感，又能抵御日常使用中的汗液腐蚀和轻微磕碰，延长设备的使用寿命。

　　在实际演出场景中，这套军鼓的结构可靠性经过了大量现场验证，所有活动连接部位都做了防松设计，连续3小时以上的高强度演奏也不会出现部件松动或者音色偏移问题，鼓皮的安装定位槽设计可以让更换鼓皮的操作在5分钟内完成，不需要反复调整鼓皮位置，大幅降低现场演出的设备维护成本。鼓腔两端的鼓皮压合面做了精密车削处理，表面粗糙度达到Ra1.6，保证鼓皮与腔体端面完全贴合，不会出现漏气导致的音色发散问题。

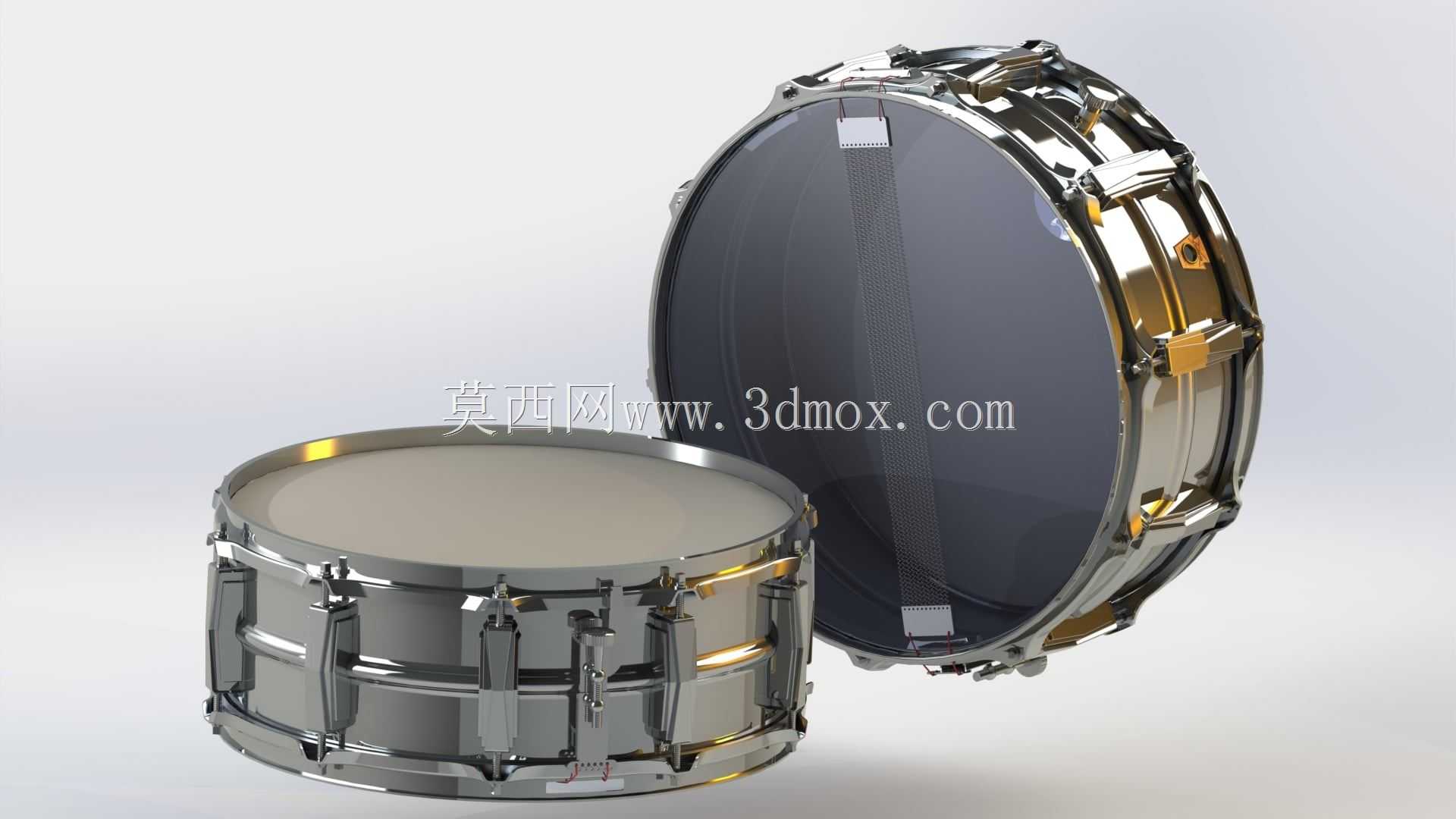

　　从建模设计的角度看，整个模型的所有配合面都按照实际加工公差做了间隙预留，压圈与鼓腔的配合间隙控制在0.1mm，张力螺栓与孔位的配合间隙控制在0.08mm，完全符合实际生产的装配要求，每个零部件的倒角、退刀槽等工艺结构都完整还原，没有出现建模过程中常见的工艺缺失问题，可以直接作为生产加工的参考模型，也可以用于打击乐设备的结构教学演示，帮助设计人员理解军鼓类产品的声学结构与机械结构的匹配逻辑。
