HO比例燃气电力轨道车车体结构设计

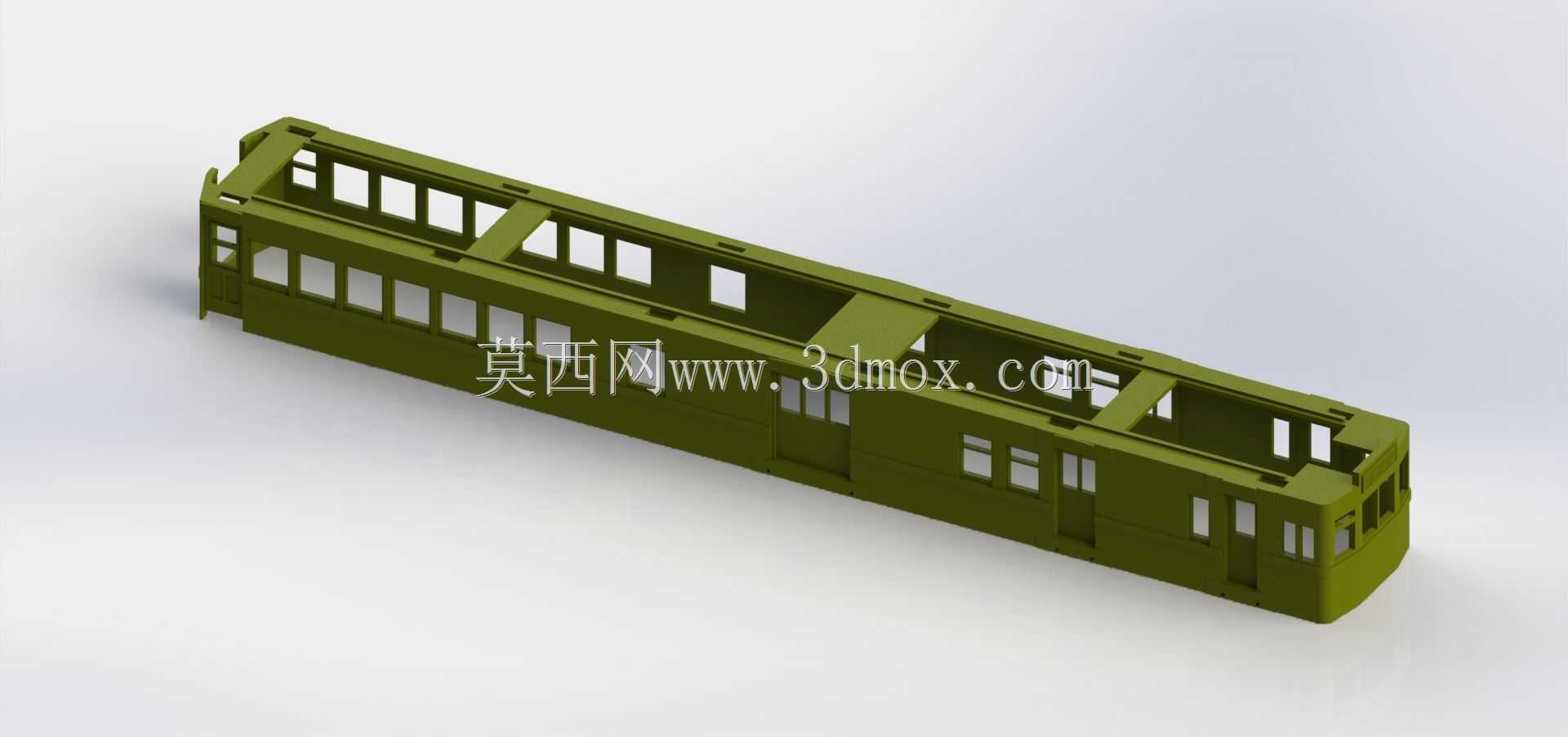

　　铁道模型领域中，HO比例是受众最广的仿真比例之一，这类比例的模型既可以适配常规家居场景的沙盘布局，又能保留足够的细节还原度，满足爱好者对真车结构的复刻需求。本次设计的燃气电力轨道车车体，针对明尼阿波利斯与圣路易斯线路的GE#1型轨道车特征进行还原，在设计之初就明确了适配现有市售动力总成的核心方向，避免爱好者需要额外改造动力底盘的繁琐工序。从实际应用场景来看，这类车体外壳主要用于静态沙盘展示、动态轨道运行两类场景，静态展示场景下需要还原真车的车窗排布、车门分区、车顶结构细节，动态运行场景下则需要严格控制车体壁厚、安装卡扣位置，保证运行过程中不会出现车体晃动、卡轨的问题。设计过程中首先梳理了Bachmann同类型动力框架的安装边界，

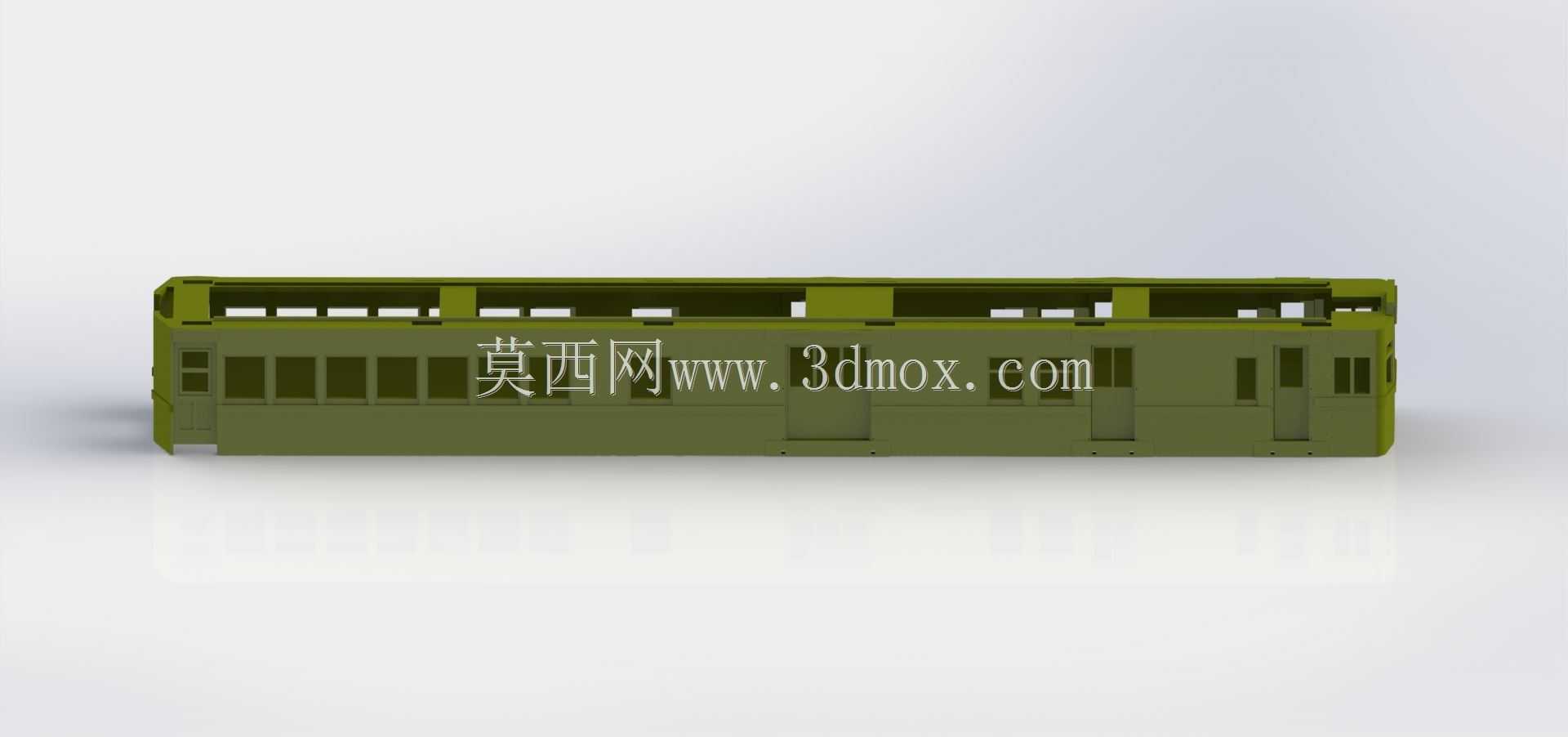

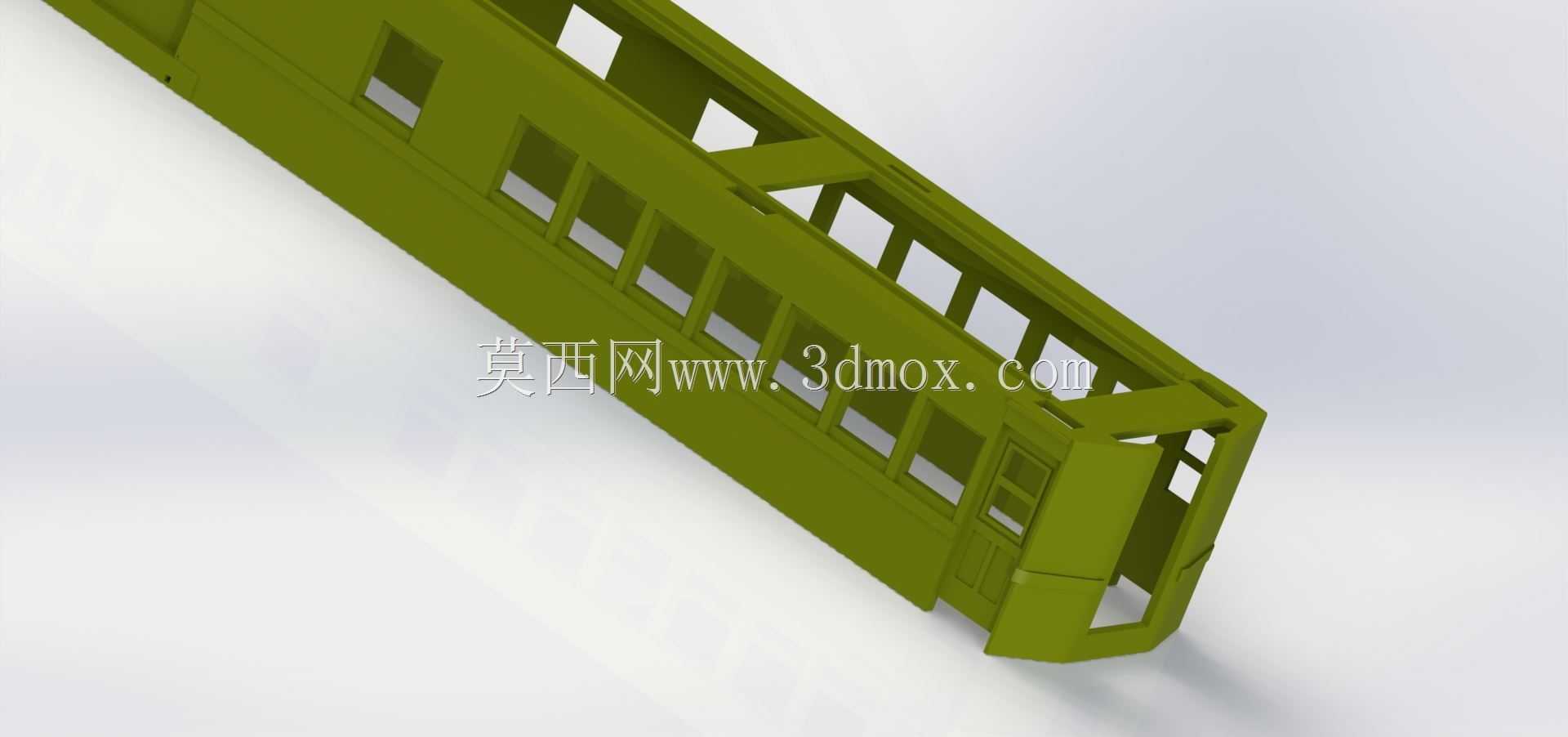

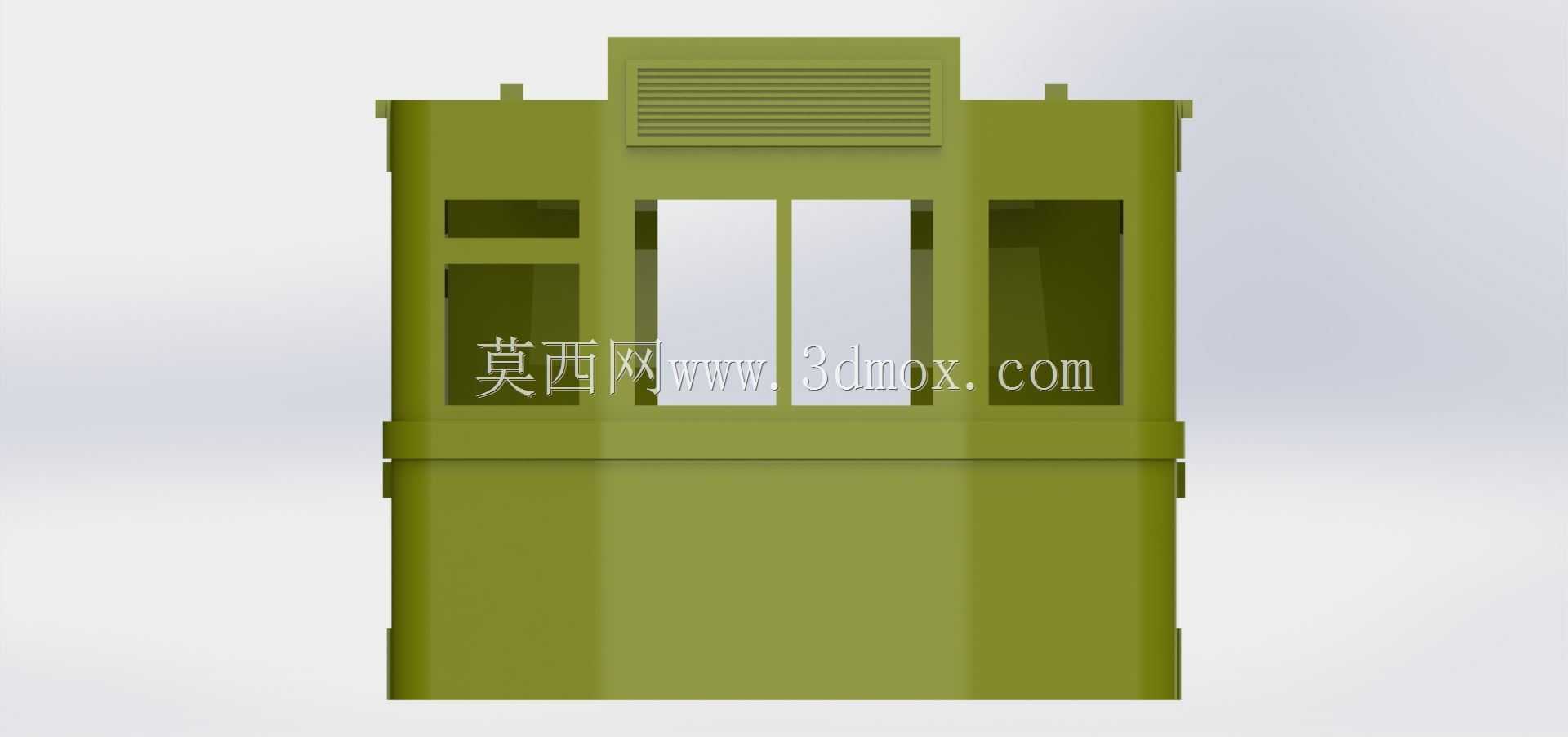

　　包括底盘安装柱的间距、车钩的安装高度、转向架的活动余量，所有车体内部的加强筋、定位柱都避开了动力框架的运动部件，同时预留了车顶部件、车窗玻璃的安装卡槽，可直接复用同品牌车型的车顶冲压件与透明车窗零件，降低爱好者的拼装成本。车体侧面的窗口排布完全参照真车的客室布局，区分了普通客室窗、车门观察窗、端部驾驶室窗的尺寸差异，其中客室区域的窗口采用等距排布，车门位置的窗口做了收窄处理，端部驾驶室的窗口根据真车的瞭望视角做了角度倾斜，还原真车的视觉特征。车体上还预留了邮局舱、行李舱的结构分区，对应真车承担客货混运的功能属性，这两个区域的内部空间做了平整化处理，方便爱好者后续加装内部细节零件、灯光组件。从安装边界来看，车体整体的长度、宽度、

　　高度严格匹配HO比例的限界要求，车体外宽控制在适配常规HO轨道的安全范围内，车体下部的裙边结构与转向架之间预留了足够的间隙，保证车辆通过小半径曲线时不会出现干涉。壁厚设计上，主体壁厚采用均匀的1.5mm厚度，既保证3D打印后的结构强度，又不会因为壁厚过大导致整体重量超标，增加动力底盘的负载；窗口边缘、车门棱线位置做了0.2mm的圆角过渡，避免打印过程中出现锐边翘曲的问题，同时提升拼装后的手感。车体两端的车钩安装位完全匹配标准NEM车钩的安装尺寸，不需要额外打磨改造即可直接安装标准车钩，兼容现有HO比例的各类车辆连挂需求。车顶部分的卡槽深度控制在1mm，刚好卡住配套的车顶零件，不需要额外使用胶水即可固定，同时预留了受电弓、

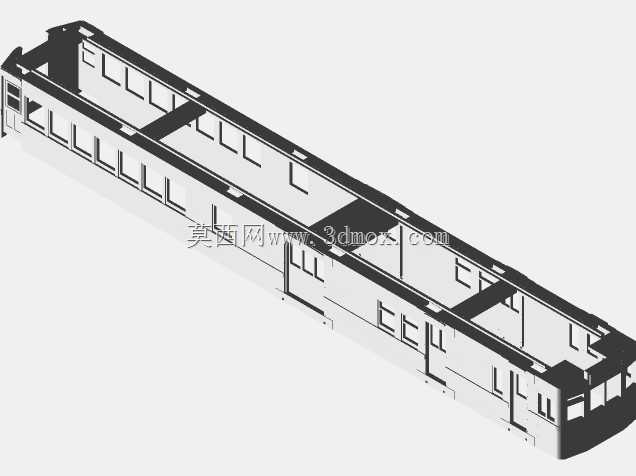

　　排气管等细节零件的安装孔位，方便爱好者根据真车的不同配置选装对应零件。设计过程中还考虑了3D打印的工艺特性，所有结构都采用自支撑角度设计，避免打印过程中需要添加大量支撑，减少后期打磨处理的工作量，车体内部的加强筋采用十字交叉布局，在不增加过多重量的前提下提升车体的抗扭强度，避免长时间存放出现车体变形的问题。针对动态运行的需求，车体内部预留了配重块的安装空间，爱好者可以根据运行需要添加合适重量的配重，提升车辆的轨道附着力，避免爬坡时出现打滑的问题。车门位置的细节做了凹凸处理，还原真车的车门接缝、门把手结构，不需要额外蚀刻片即可呈现足够的细节层次，对于追求更高仿真度的爱好者，也可以在预留的位置加装独立的门把手、雨刮等细节零件。
